Desoutter CVI3 Essential - Page 82

6159932290_13
82 / 144 06/2020
中文
(Chinese)
差动断路器差动断路器
电压
200-240 V
最大电流
16 A
曲线
D
差动灵敏度
30 mA
相关信息：
- 待机功耗为 17 W。
- 通过 24 V 电源可提供的最大功率(I/O 连接
器的针脚 2 和 3 之间)：
CVI3 Essential/CVI3 Vision/CVI3
Function： 1 A (24 V)
TWINCVI3： 2 A (24 V)。
功耗功耗
视在功耗仅为所需信息。
S = 视在功率以 Volt-Amps (VA) 测量
S = U
rms
x I
rms
视在功率峰值为 6 kVA。
峰值持续时间小于 0.5 秒。
CVI3 Essential/CVI3 Vision/CVI3 Function
平均视在功率始终小于等于 1 kVA。
单相位 200-240 V I
rms
≤ 4.35 A
单相位 100-120 V I
rms
≤ 8.7 A
TWINCVI3
平均视在功率始终小于等于 2 kVA。
单相位 200-240 V I
rms
≤ 8.7 A
单相位 100-120 V I
rms
≤ 17.4 A
外部功耗外部功耗
是否安装外部差动断路器，取决于客户工厂中内
部电网的类型。
本设备可检测网络的某一相与地线之间的任何绝
缘缺陷，可通过自动切断电源立即停机，并可保
护操作员避免触电。
如果断路器安装在线路最前端，我们建议您选择
以下规格的设备:
- 单相 240 V 16 A - 曲线 D
- 单相 110 V 32 A - 曲线 D。
控制器功耗： 电流输入控制器功耗： 电流输入

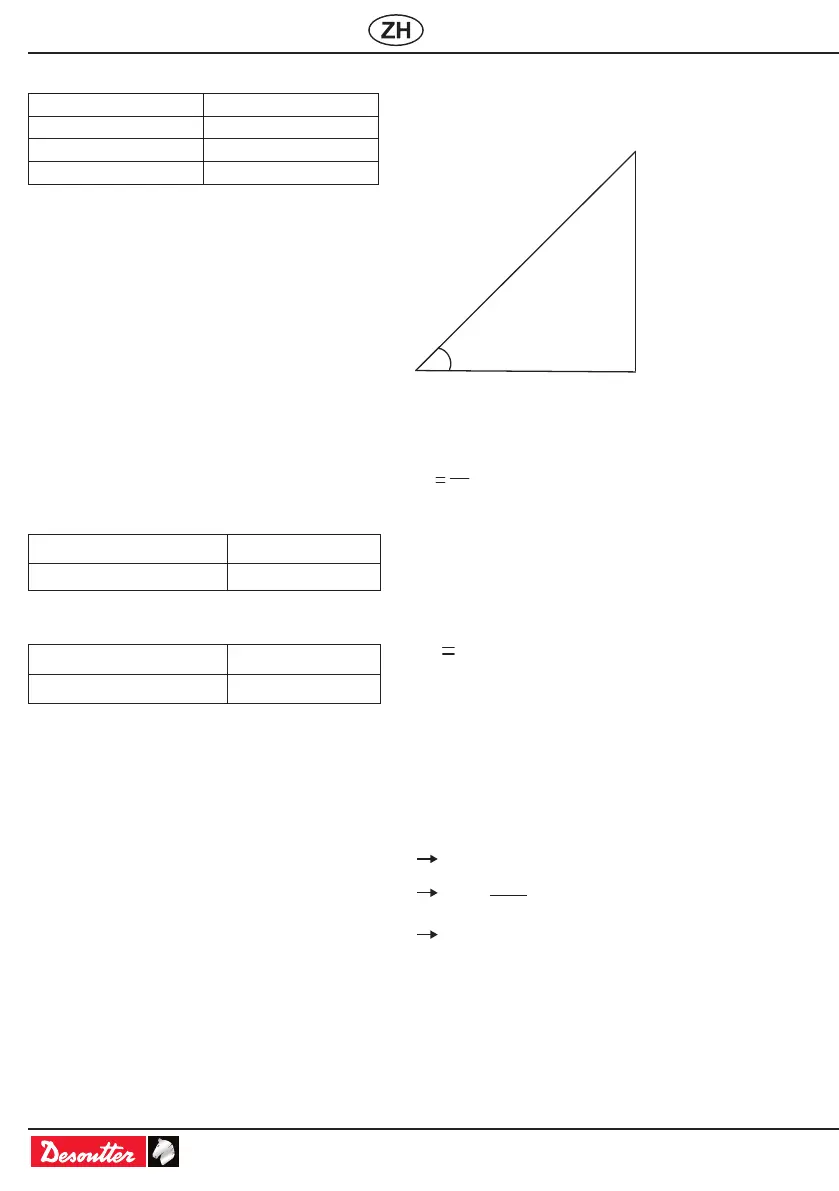

Apparent power (S)
measured in VA
The “Power triangle”
Impedance
phase angle
True power (P)
measured in Watts
Reactive power (Q)
measured in VAR
P = 有效功率用瓦特单位测量
P
u(t) x i(t)dt
1
T
0
∫
T
其中 T 表示信号期
在 CVI3 控制器中，功率峰值为 5kW。
要确定电气装置规格，视在功耗仅为所需信息。
S = 视在功率
S U
rms
x I
rms
以 Volt-Amps (VA) 测量
视在功率峰值为 6kVA 峰值持续时间小于 0.5 s
平均视在功率始终小于等于 1 kVA。
单相位 230 V
At 230 V
I
rms
x
≤ 1 kVA
230
I
rms
≤
I
rms
≤ 4.35 A
230 A
1000
