98 / 144 06/2020
Polski
(Polish)

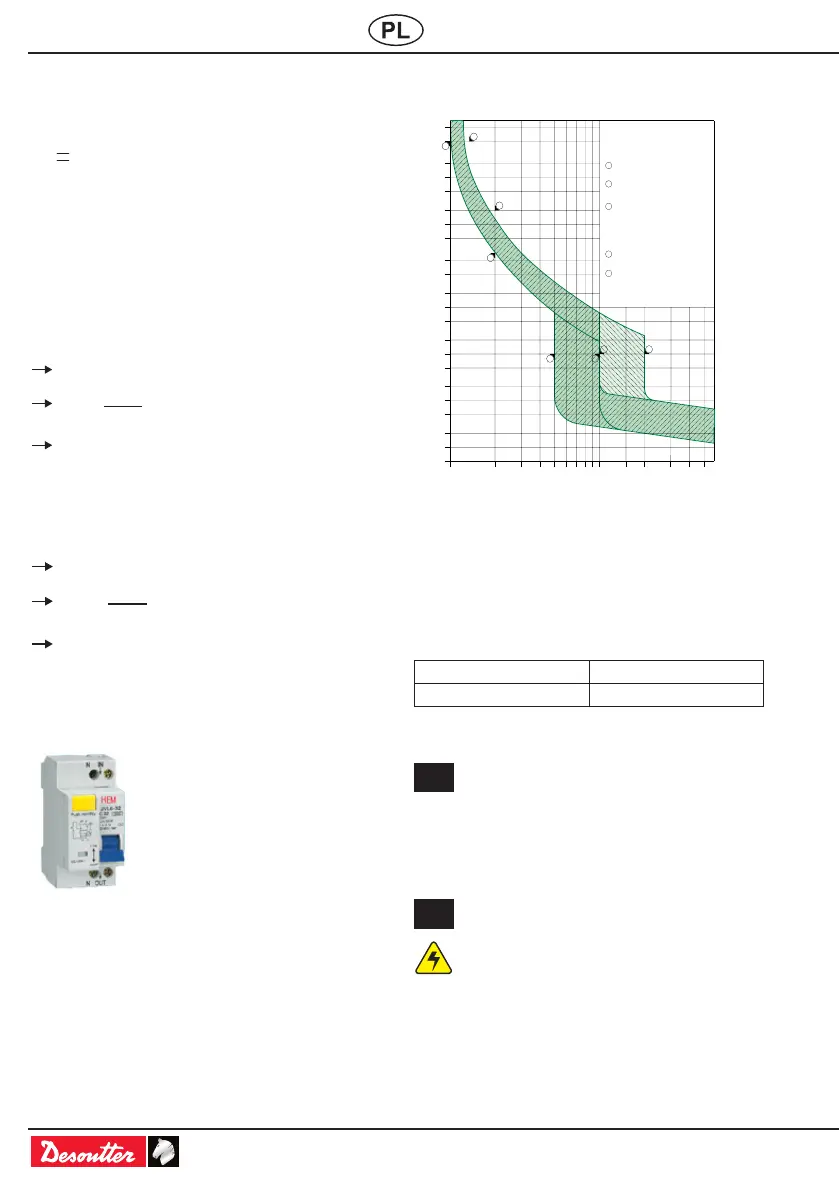

Dla wielkości instalacji jedyną wymaganą
informację stanowi pozorny pobór mocy.
S = pozorny pobór mocy
S U
rms
x I
rms
mierzony w woltoamperach (VA)
Wartość szczytowa mocy pozornej wynosi 6 kVA;
czas trwania wartości szczytowej wynosi < 0,5 s
Wartość średnia mocy pozornej wynosi zawsze
≤ 1 kVA.
JEDNOFAZOWE 230 V
At 230 V
I
rms
x
≤ 1 kVA
230
I
rms
≤
I
rms
≤ 4.35 A
230 A
1000
Wówczas zalecamy zastosowanie wyłącznika
różnicowego 10 A z krzywą charakterystyki D.
At 110 V
I
rms
x
≤ 1 kVA
110
I
rms
≤
I
rms
≤ 8.7 A
110 A
1000
Wówczas zalecamy zastosowanie wyłącznika
różnicowego 20 A z krzywą charakterystyki D.
Wyłącznik różnicowo-prądowy JVL6-32
Sterowniki CVI3 posiadają wyłącznik różnicowo-
prądowy JVL6-32 z zabezpieczeniem
nadprądowym chroniącym przed usterkami prądu
upływowego (30 mA), przeciążeniami, zwarciami
i przetężeniem w instalacji (I = 16 A, patrz krzywa
charakterystyki).
Zabezpieczenie nadprądowe wyłącznika JVL6-32
wykorzystuje charakterystykę wyłączeniową „D“
0.0005
rT gnippi tim te ]ces[
7200
3600
1200
600
300
120
60
30
10
5
2
1
0.5
0.2
0.1
0.05
0.02
0.005
0.01
0.002
0.001
03 04 0551 02
2 3 4 5 6 7 8 9 01
1
acc. to IEC 60898-1
instantaneous tripping
5
4
5
4
3
1
2
N
N
1
2
t
nt
N
N
N
N
4
6
N
3
I = 1.0 I (T=40 °C )
I = 1.35 I : t <1h (T=25 °C )
2.0 I : t = 12- 12 0 s (T=25 °C )
10 I : t < 0.1 s
20 I : t < 0.1 s
conventional non-tripping current
conventional tripping current
type C: 5 I : t > 0.1 s
type D: 10 I : t > 0.1 s
tripping characteristic
acc. to UL 489 / CSA 22.2 No. 235
3
D
C
Multiples of I
n
Rysunek 1 – krzywa charakterystyki C i D
Narzędzia
Nadmierna temperatura wewnętrzna silnika
elektrycznego narzędzia zo󰀬aje wykryta przez
󰀬erownik i na󰀬ępuje zatrzymanie silnika narzędzia.
Silnika można uruchomić ponownie po spadku
temperatury.
Wartości graniczne temperatury
narzędzia ręczne 60 °C
narzędzia stałe 100 °C
MONTAŻ
● Patrz strona 11.
A Podłączenie szybkiego zatrzymania
● Wyłączyć niebieski przerywacz
zabezpieczenia ziemnozwarciowego GFI.
● Postępować zgodnie z instrukcją podłączenia
bocznika.
● Podłączyć złącza w przedstawiony sposób.
B Mocowanie
● Umieścić sterownik tak, by można było
łatwo wyłączyć niebieski przerywacz
zabezpieczenia ziemnozwarciowego GFI.
● Zainstalować sterownik w przedstawiony
sposób lub użyć opcjonalnego wyposażenia
wymienionego na stronie 9.
