DeWalt D25733

PORTUGUÊS
14

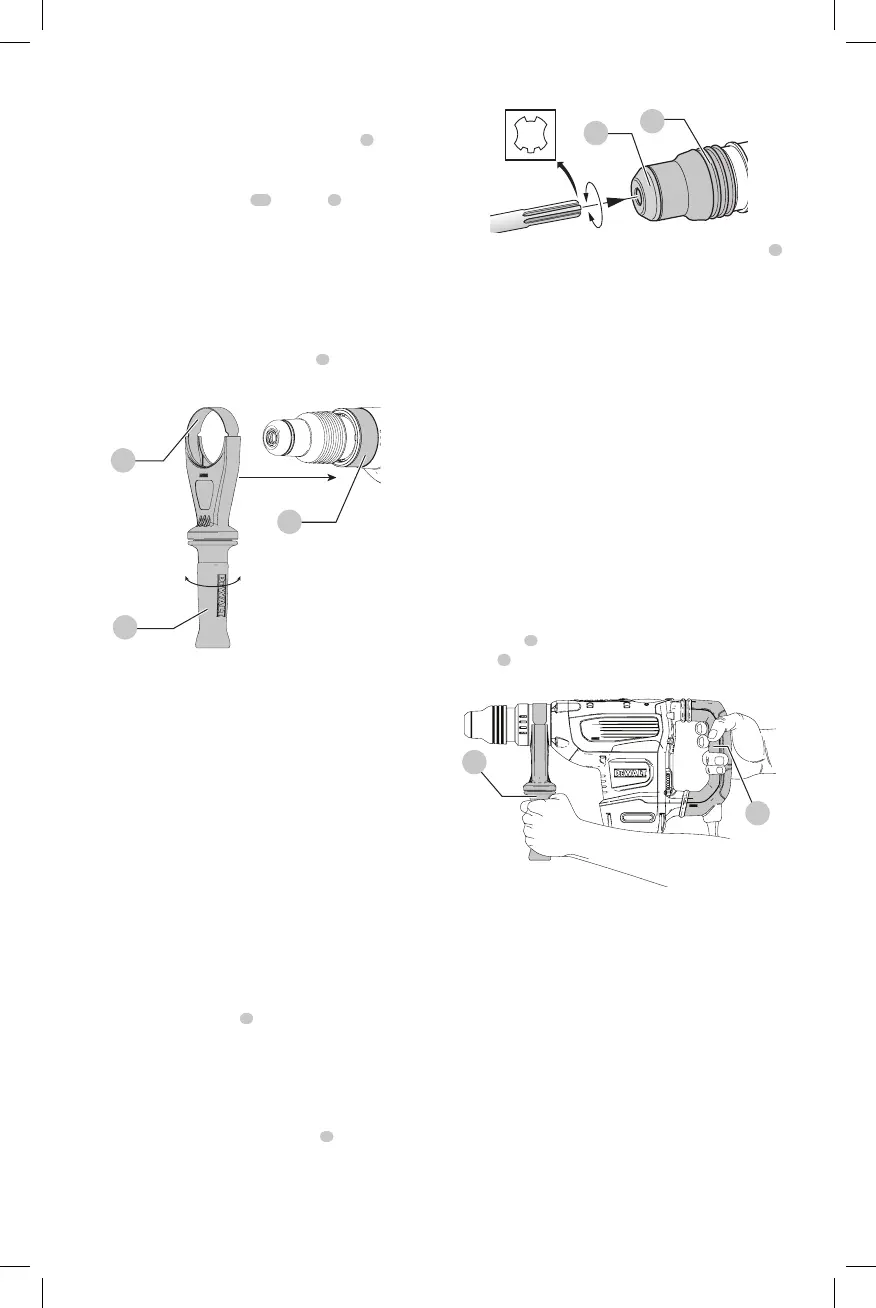

Montagem da Alça Lateral Direita
(Fig. B)
1. Alargue a abertura do anel da alavanca lateral 2
girando-a no sentido anti-horário.
2. Deslize o conjunto na direção do nariz da ferramenta
passando pelo anel de aço
12
, pelo aro
3
depois do
suporte do cinzel e daluva.
3. Gire o conjunto da alça lateral para a posição desejada.
Para perfuração horizontalmente com uma broca
pesada, coloque o conjunto do punho lateral em um
ângulo de aproximadamente 20° na ferramenta para
obter o controleideal.
4. Bloqueie o conjunto de montagem do punho lateral no
lugar segurando firmemente o punho 2 e girando-o no
sentido horário para que o conjunto nãogire.
Fig. B
3
2
12
Porta-Broca e Broca

ATENÇÃO: Risco de queimadura. SEMPRE use
luvas ao trocar as brocas. As partes metálicas
acessíveis sobre a ferramenta e peças podem ficar
extremamente quente durante a operação. Pequenos
fragmentos de materiais podem lesionar mãosnuas.

ATENÇÃO: Não tente apertar ou soltar as brocas
de perfuramento (ou qualquer outro acessório)
ao segurar a parte frontal do mandril e ligue
a ferramenta. Isso pode danificar o mandril e
causarlesões.
O martelo giratório pode ser usado com várias brocas de
cinzel dependendo da aplicação desejada. Use apenas
brocas de perfuraçãoafiadas.
Inserir e Remover Brocas SDS MAX
(Fig. C)
1. Insira o suporte de broca
6
e aplique pressão para baixo
ao girar para fixar a broca no lugar. A haste da broca
precisa estarlimpa.
2. Tenha certeza de que a broca está encaixada
corretamente.
NOTA: A broca precisa se mover vários centímetros para
dentro e para fora do suporte da broca
6
quando estiver
corretamenteencaixado.
6
7
Fig. C
3. Para remover a broca, puxe a manga de travamento 7
para trás e puxe a broca parafora.
OPERAÇÃO

ATENÇÃO: Respeite sempre as instruções de
segurança e os regulamentosaplicáveis.

ATENÇÃO: Para reduzir o risco de lesões
graves , desligue a ferramenta e desconecte a
ferramenta da fonte de alimentação antes fazer
quaisquer ajustes ou remover/colocar anexos ou
acessórios. Um partida acidental pode causarlesão.
Posição Adequada da Mão (Fig. D)

ATENÇÃO: Para reduzir o risco de lesão pessoal
grave, USE sempre a posição correta da mão
conformemostrado.

ATENÇÃO: Para reduzir o risco de danos pessoais
sérios, segure SEMPRE com segurança para evitar
uma reaçãosúbita.
A posição adequada da mão requer uma mão no
punho lateral 2 montado e a outra mão sobre o punho
principal5.
Fig. D
2
5
Sistema SHOCKS Active Vibration
Control® (Controle de Vibração Ativo
Contra Choque)
Para obter um melhor controle da vibração, segure a
ferramenta conforme descrito em Posição correta da
mão e aplique pressão suficiente para que o dispositivo de
amortecimento no punho principal fique aproximadamente
a meio do curso. O martelo só precisa de pressão suficiente
para ativar o controle de vibração ativa. Aplicar muita
pressão não vai fazer a broca ou a ferramenta funcione
mais rapidamente e ative o controle de monitoramento
devibração.
