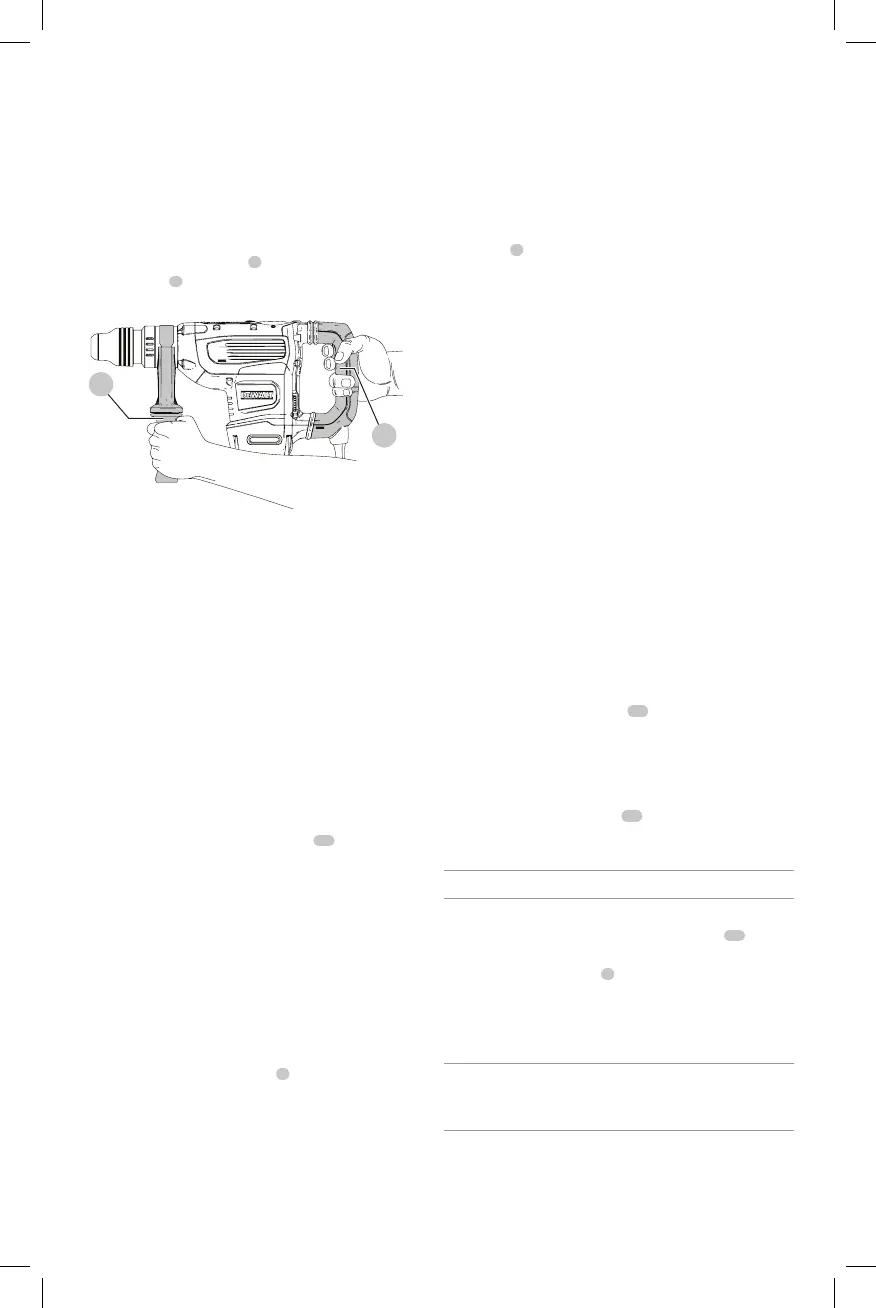

Posición Adecuada de las Manos (Fig. D)
ADVERTENCIA: Para reducir el riesgo de lesión
personal, tenga SIEMPRE las manos en una posición
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesión
personal, sujete SIEMPRE bien en caso de que haya una
reacciónrepentina.
Para tener una posición adecuada de las manos, ponga
una mano en el mango lateral
2
montado y la otra en el
mangoprincipal
5
.
Fig. D
2
5
Sistema de Control Activo de
Vibraciones SHOCKS®
Para un mejor control de la vibración, sujete la herramienta
como se describe en Posición adecuada de las manos
y aplique suficiente presión para que el dispositivo de
amortiguación del mango principal esté aproximadamente
a mitad del recorrido El martillo sólo necesita la suficiente
presión para accionar el control activo de vibraciones. El
aplicar demasiada presión no hará que la herramienta
funcione más rápido y el control activo de vibraciones no
seaccionará.
Etiqueta de Herramienta
Lista
(Fig. A)
Accesorio opcional
Su martillo viene con orificios de montaje
11
y sujetadores
para instalar una etiqueta de herramienta
.
Necesitará una punta de broca T15 para instalar la etiqueta.
Sólo use los tornillos incluidos. La Etiqueta de herramienta
está diseñada para rastrear y ubicar herramientas,
equipos y máquinas eléctricas profesionales con la
aplicación
Tool Connect™. Para una instalación
y uso correctos de la Etiqueta de herramienta
,
consulte el manual de Etiqueta de herramienta
.
Botón de Bloqueo en Encendido (Fig. A)
Sólo Modo de Martilleo
El botón de bloqueo en encendido
8
ofrece más confort
en aplicaciones de uso prolongado. Para bloquear
la herramienta en encendido, presione el botón de
bloqueo en encendido mientras la herramienta esté en
funcionamiento. La herramienta continuará funcionando
después de que se suelte el interruptor. Para desbloquear y
apagar la herramienta, presione y suelte elinterruptor.
NOTA: El botón de bloqueo no funcionará en modo
deperforación.
Control Electrónico de la Velocidad y el
Impacto (Fig. A)
El control electrónico de la velocidad y el impacto permite
usar brocas más pequeñas sin riesgo de romperlas; taladrar
con percusión en materiales ligeros y frágiles sin astillarlos, y
tener un control óptimo para un cinceladopreciso.
Para fijar el selector de control, gire el regulador de
velocidade
9
al nivel deseado. Cuanto más alto sea el
número, mayores serán la velocidad y la energía de impacto.
Los valores del selector permiten que la herramienta sea
extremadamente flexible y adaptable a muchas aplicaciones
distintas. El valor adecuado depende del tamaño de la broca
y la dureza del materialtaladrado.
Embrague de Sobrecarga
En caso de bloqueo de una broca, se interrumpe el impulso
del eje del taladro por el embrague de sobrecarga. Debido a
las fuerzas resultantes, sostenga siempre la herramienta con
ambas manos y mantenga una postura firme. Después de la
sobrecarga, suelte y presione el gatillo para volver a activar
elimpulsor.
ADVERTENCIA: El taladro puede atascarse si se
sobrecarga y provocar una torsión repentina. Siempre
anticipe que esto suceda. Sujete firmemente el taladro
para controlar la acción de torsión y evitarlesiones.
Sistema E-Clutch® (Fig. A)
Además del embrague integral (mecánico), el sistema
E-Clutch® anti-rotación de
, ofrece tecnología capaz
de detectar el movimiento de la herramienta. Esta función
detecta el movimiento de la herramienta y la apaga si es
necesario. El LED indicador rojo
10
se ilumina cuando el
Sistema E-Clutch® está activado.
E-Clutch® y LEDs de Indicador de Servicio
(Fig. A)
Su rotomartillo tiene dos LEDs
10
, que indican la función
E-Clutch® (ADC) y un indicador de servicio. Consulte la tabla
para más información sobre la funcionalidad del LED.
Función de LED Descripción
Rojo
(parpadeando)
Bloqueado/Servicio
El LED indicador rojo
10
se
ilumina si el botón de bloqueo
8
se usa en cualquier modo,
excepto en el modo de
cincelado o si hay una falla en
la herramienta o si las escobillas
se desgastaron por completo
Rojo
(encendido
permanentemente)
E-Clutch®
E- Clutch® activado.
