DeWalt D25733 Instruction Manual

ESPAÑOL
7
Función de LED Descripción
Amarillo
(encendido
permanentemente)
Servicio de cepillo
El LED indicador de desgaste
de escobillas amarillo
10
se ilumina cuando las
escobillas de carbón están casi
desgastadas, lo que indica que
la herramienta necesita servicio
en las próximas 8 horas de uso.
Modalidades de Funcionamiento (Fig. E)

ADVERTENCIA: No seleccione la modalidad
de funcionamiento cuando la herramienta esté
enfuncionamiento.

ATENCIÓN: No la use nunca en modalidad de
Taladrado rotativo o Martilleo rotativo con una broca
de cincelar en el portabrocas. Pueden producirse
lesiones corporales y daño a laherramienta.
Su herramienta está equipada con un dial selector de
modalidad
4
para seleccionar la modalidad apropiada para
la operacióndeseada.
Símbolo Modo Solicitud
Rotatorio martilleo
La perforación de
hormigón y madera
Sólo golpeando
La fragmentación
de la luz
Ajuste de Broca
Ajuste de posición
de broca de cincel
Para seleccionar una Modalidad de
Funcionamiento
1. Rote el dial selector de modalidad
4
para que
la flecha apunte al símbolo correspondiente a la
modalidaddeseada.

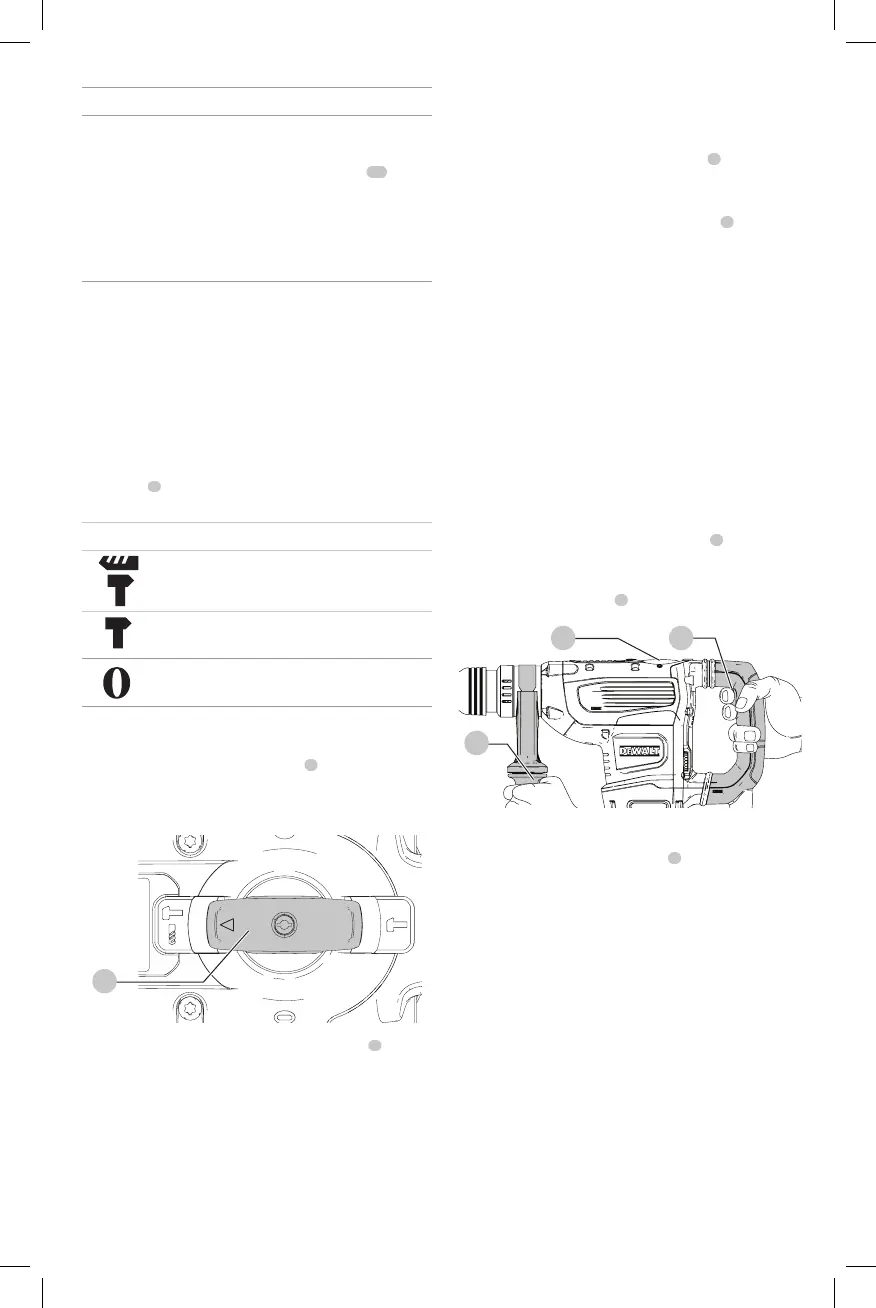

Fig. E
4
NOTA: La flecha en el dial selector de modalidad
4
debe
apuntar a un símbolo de modalidad en todo momento.
No hay posiciones de funcionamiento entre las posiciones.
Puede ser necesario hacer funcionar brevemente el motor
después de haber cambiado de los modos ‹martilleo
únicamente› a ‹giratorio› para alinear los engranajes o para
colocar la punta del cincel.
Indexación de Posición de Cincel (Fig. A)
El cincel se puede indexar y bloquear en 24 posiciones
diferentes.
1. Gire el interruptor de selector de modo
4
hasta que
apunte hacia la posición.
2. Gire el cincel en la posición deseada.
3. Ajuste el interruptor de selector de modo
4
a la
posición “Hammering Only”(Sólo martillo).
4. Gire el cincel hasta que se bloquee en posición.
Realización de una Aplicación (Fig. A, F)

ADVERTENCIA: PARA REDUCIR EL RIESGO DE
LESIONES CORPORALES COMPRUEBE, SIEMPRE
que la pieza de trabajo esté asegurada o sujeta con
abrazaderas firmemente. Si va a perforar un material
delgado, use un bloque de madera como “respaldo”
para evitardañarlo.

ADVERTENCIA: Siempre espere hasta que el motor
se haya parado por completo antes de cambiar la
dirección de larotación.
1. Elija e instale en la herramienta el mandril, adaptador
y/o broca apropiados. Consulte Broca yportabrocas.
2. Utilizando el dial selector de modalidad
4
, seleccione
la modalidad apropiada para la aplicación deseada.
Consulte la sección Modalidades defuncionamiento.
3. Ajuste el mango lateral
2
según seanecesario.
Fig. F
2
4 1
4. Coloque la broca/cincel en el lugardeseado.
5. Presione el interruptor de gatillo
1
.
6. Para detener el martillo, suelte elinterruptor.
Recomendaciones Para el
Funcionamiento de la Herramienta
• Pueden hacerse orificios grandes [de 7,9mm a 12,7 mm
(de 5/16" a 1/2")] en acero más fácilmente si se taladra
primero un orificio guía [de 4 mm a 4,8 mm (5/32"
a3/16")].
• Al taladrar, ejerza siempre presión en línea recta con
la broca, pero no empuje tan fuerte como para que
el motor se atasque o la broca se desvíe. Un flujo
uniforme y suave de material indica que se taladra a la
velocidadadecuada.
• Si va a taladrar un material delgado o un material
propenso a astillarse, use un bloque de madera como
“respaldo” para evitar dañar la pieza detrabajo.

DeWalt D25733 Specifications

General

Reverse	-
Drilling	Yes
Chuck type	SDS Max
Product color	Yellow
Idle speed (max)	355 RPM
Sound power level	109 dB
Impact energy (max)	13.3 J
Sound pressure level	98 dB
Vibration level (chiseling)	9 m/s²
Vibration level (hammer drilling)	9.6 m/s²
Drilling diameter in concrete (max)	48 mm
Vibration level uncertainty (hammer drilling)	1.5 m/s²
Input power	1600 W
Power source	AC

Weight and Dimensions

Depth	544 mm
Width	115 mm
Height	292 mm
Weight	9500 g
