ESPAÑOL
5
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
Uso Debido
Su martillo para trabajos pesados está diseñado para
aplicaciones profesionales de taladrado de concreto
ycincelado.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Su martillo para trabajos pesados es una herramienta
eléctricaprofesional.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.

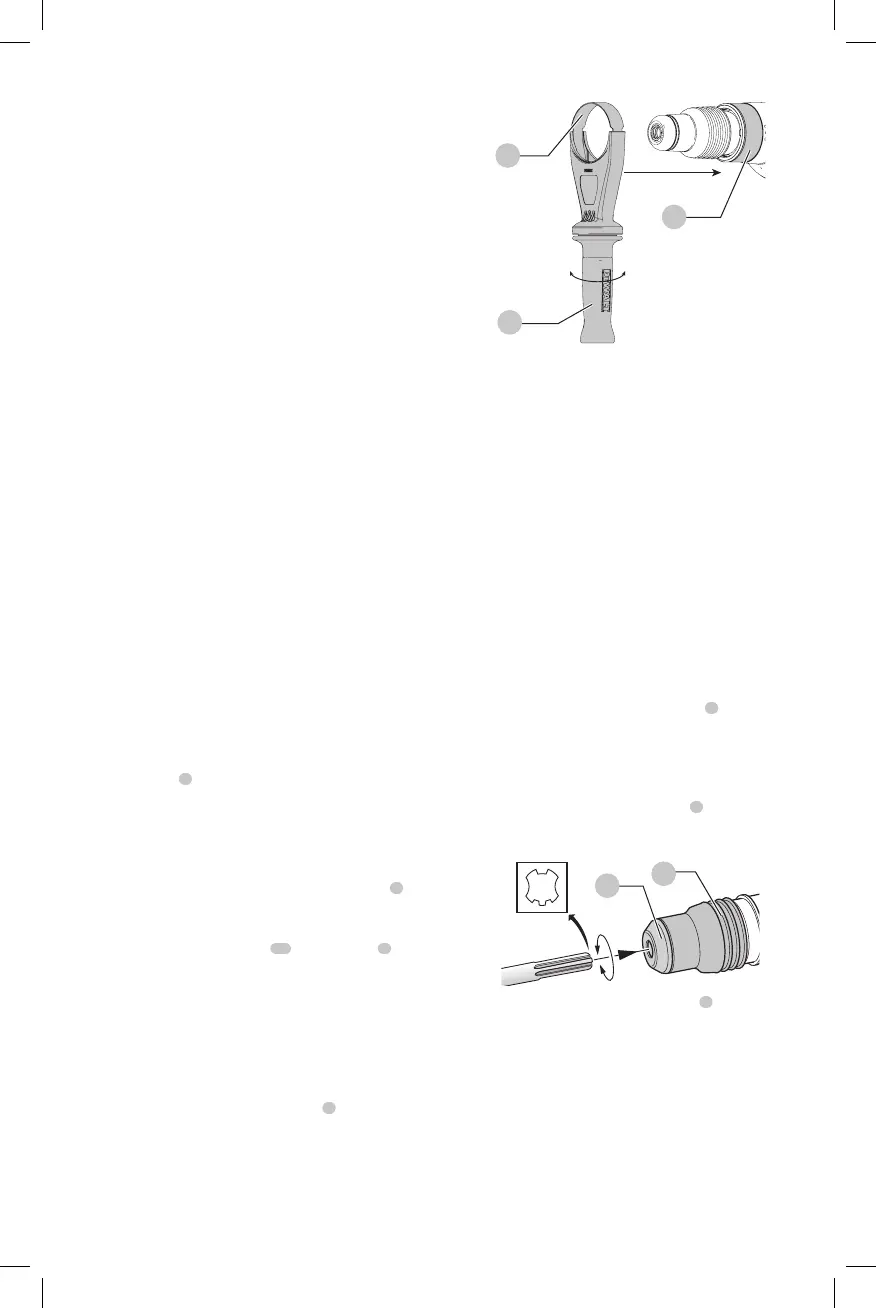

Mango Lateral (Fig. B)
ADVERTENCIA: Para reducir el riesgo de lesión
personal, opere SIEMPRE la herramienta con el
mango lateral instalado adecuadamente. De lo
contrario, el mango lateral puede deslizarse durante
el funcionamiento de la herramienta y ocasionar
la pérdida de control. Sostenga la herramienta con
ambas manos para maximizar elcontrol.
El mango lateral
2
se sujeta al lado delantero de la caja de
engranajes y puede rotarse 360º para permitir su uso con la
mano derecha e izquierda.
Montaje del Mango Lateral Recto
(Fig. B)
1. Ensanche la apertura del anillo del mango lateral
2
girándolo en sentidohorario.
2. Deslice el ensamble sobre la punta de la herramienta,
colocando el anillo de acero
12
sobre el collar
3
,
después del soporte del soporte de broca y la camisa
3. Gire la unidad del mango lateral hasta la posición
deseada. Para taladrado de percusión horizontalmente
con una broca pesada, coloque la unidad del mango
lateral a un ángulo de aproximadamente 20° con
respecto a la herramienta para un controlóptimo.
4. Bloquee la unidad de montaje del mango lateral en su
sitio ajustando firmemente el mango
2
girándolo en
sentido horario de manera que la unidad nogire.
Fig. B
3
2
12
Broca y Portabrocas
ADVERTENCIA: Riesgo de quemaduras. Use
SIEMPRE guantes al cambiar las brocas. Las partes
metálicas de la herramienta accesibles y las brocas
pueden calentarse mucho durante el funcionamiento.
Los trozos pequeños de material roto pueden dañar
las manosdesnudas.
ADVERTENCIA: No intente ajustar o soltar las brocas
(ni ningún otro accesorio) sujetando la parte frontal
del broquero y encendiendo la herramienta. Esto
podría dañar el broquero y causar lesionescorporales.
El rotomarillo puede utilizarse con varias brocas de
cincel dependiendo de la aplicación deseada. Utilice
exclusivamente brocasafiladas.
Inserción y Desmontaje de Accesorios
SDS MAX (Fig. C)
1. Inserte el cincel en el soporte de cincel
6
y aplique
presión descendente mientras gira para asegurar el
cincel en su lugar. La espiga del cincel debe estarlimpia.
2. Asegúrese que el cincel esté correctamenteconectado.
NOTA: El cincel debe moverse varios centímetros
dentro y fuera del soporte del cincel
6
cuando se
conectacorrectamente.
6
7
Fig. C
3. Para retirar la broca, tire del manguito
7
de bloqueo y
extraiga labroca.
OPERACIÓN
ADVERTENCIA: Respete siempre las instrucciones de
seguridad y la reglamentaciónaplicable.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
