FRANÇAIS
25
des accessoires. Un déclenchement accidentel du
démarrage peut causer desblessures.

AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, suspendre le
crochet de ceinture de l’outil UNIQUEMENT à
une ceinture porte-outils. Pendant l’utilisation, NE
PAS utiliser le crochet de ceinture pour arrimer l’outil
à une personne ou à un objet. NE PAS suspendre
l’outil au-dessus de la tête, ou suspendre des objets au
crochet deceinture.

AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, s’assurer que
la vis maintenant le crochet de ceinture est
bienresserrée.
IMPORTANT: pour rattacher ou remplacer le crochet de
ceinture
20
, utiliser systématiquement la vis
21
fournie à
cet effet. S’assurer de serrer fermement lavis.
Si vous ne désirez pas utiliser le crochet, il peut être
complètement retiré del’outil.

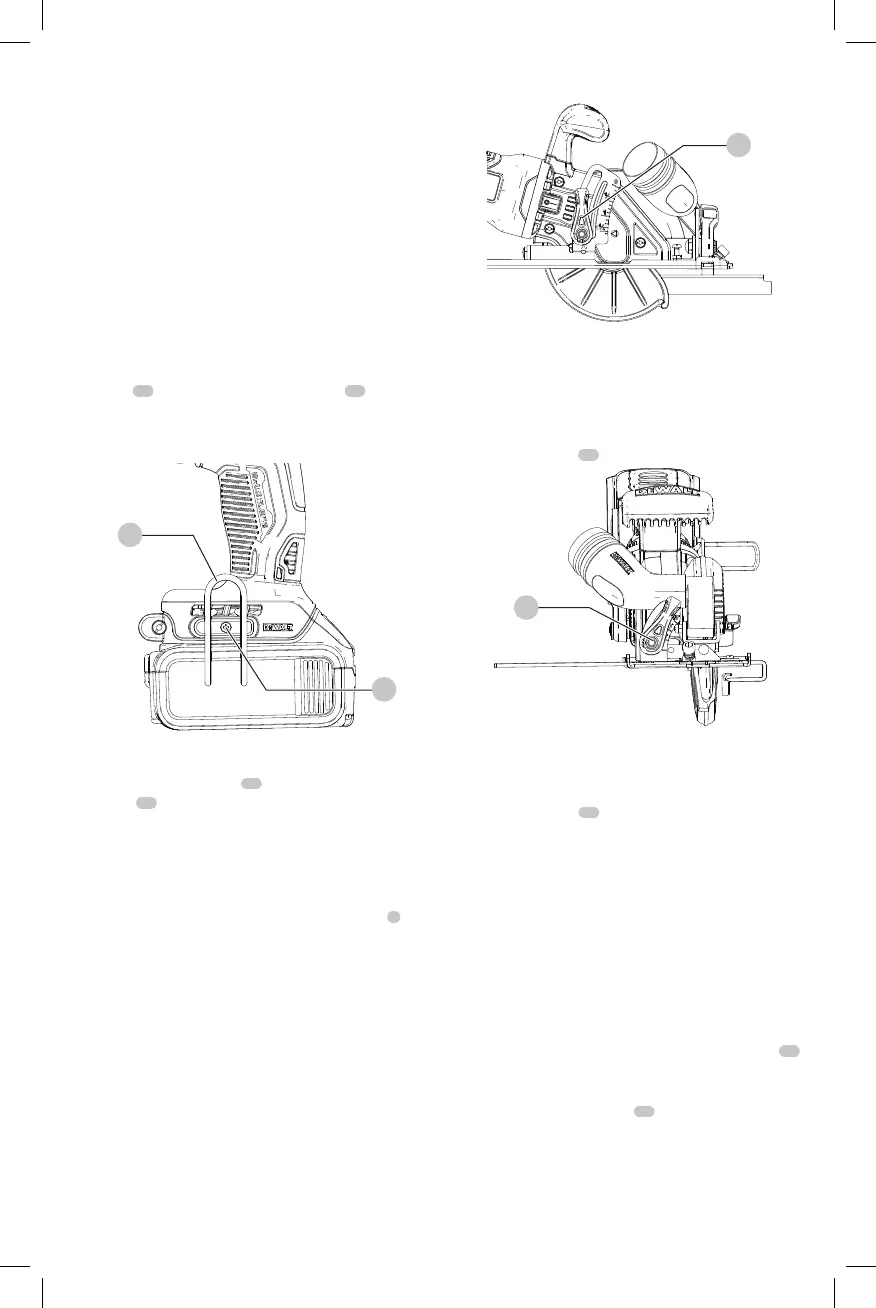

Fig. E
20
21
Installer la poignée auxiliaire (Fig. A)
À l’aide de la clé pour lame
14
fournie, vissez la poignée
auxiliaire
13
en place comme illustré dans la Figure A. La
scie peut être utilisée avec ou sans la poignée auxiliaire
enplace.
Réglage de la profondeur de coupe (Fig. F)
1. Tenir fermement la scie et desserrer (dans le sens
antihoraire) le bouton de réglage de profondeur
5
, puis
déplacer le patin afin d’obtenir la profondeurvoulue.
2. S’assurer de bien resserrer le bouton (dans le sens des
aiguilles) avant de faire fonctionner l’outil.
Pour une coupe optimale, réglez le réglage de profondeur
de façon à ce qu’une demi-dent de lame dépasse sous le
matériau à découper. Il s’agit de la distance entre la pointe
de la dent de lames et le creux la précédant. Cela permet
de minimiser la friction de lame, d’éliminer la sciure de la
coupe, de maintenir la température de sciage basse et une
vitesse de sciage rapide tout en réduisant les risques de
rebonds. Une méthode de vérification de la profondeur
de coupe correcte est illustrée en FigureF. Posez un
morceau du matériau à découper sur le côté de la lame,
comme illustré, et vérifiez la longueur de dent dépassant
dumatériau.
Fig. F
5
Réglage de l’angle de biseau (Fig. G)
La plage complète des angles de biseau s’étend entre 0° et
45°. Le cadran est gradué en incréments de 15 °. À l’avant
de la scie se trouve le mécanisme de réglage d’angle de
biseau représenté par un cadran étalonné et un bouton de
réglage de chanfrein
11
.
Fig. G
11
Pour effectuer le réglage de l’angle
de biseau
1. Desserrer (vers la gauche) le bouton de réglage de
l’angle de biseau
11
et pencher le patin à l’angle voulu
en alignant l’indicateur avec la marquecorrespondante.
2. Resserrer fermement le bouton (vers ladroite).
Réglage du patin pour les coupes de 90 °
(Fig. G, H)
Si un réglage supplémentaire s’avère
nécessaire, on doit
1. Régler la scie à un angle de biseau de 0°;
2. Rétractez le protège-lame inférieur. Placez la scie sur le
côtélame.
3. Desserrer le bouton de réglage de l’angle de biseau
11
,
puis placer une équerre contre la lame et le patin pour
régler l’angle à 90°;
4. Tournez la vis de calibrage
19
de façon à ce que le
patin s’arrête sur l’anglevoulu.
5. Confirmer la précision du réglage en vérifiant la
perpendicularité d’une coupe qu’on a effectuée sur un
matériel deretaille.
