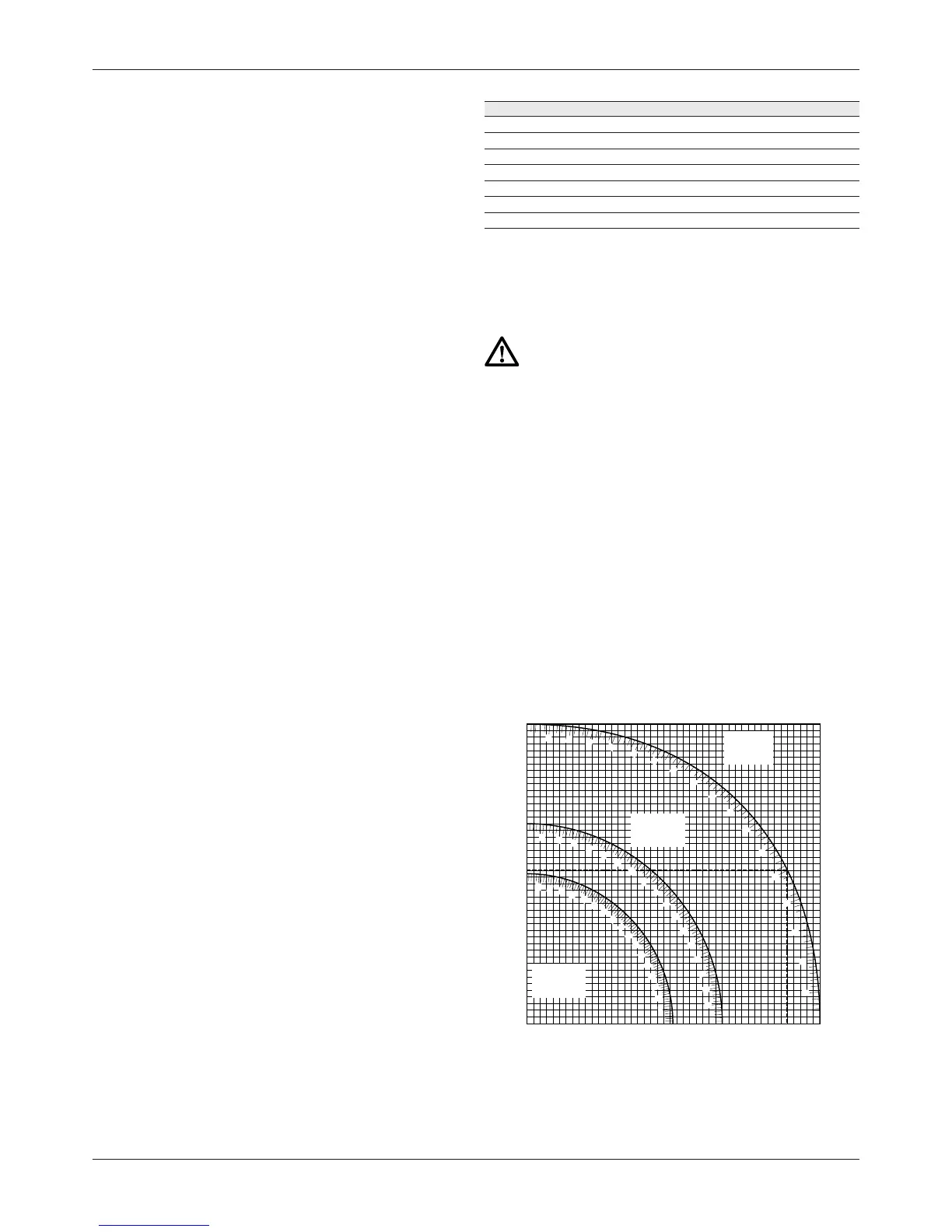

71 pt - 6
PORTUGUÊS
Posição do corpo e das mãos (fig. Q1 - Q4)
Uma posição do seu corpo e das suas mãos, durante o trabalho com a
Serra de Esquadria torna o corte mais fácil, correcto e seguro.
Nunca ponha as mão na área de corte.
Não ponha as mãos mais próximas do que 150 mm da lâmina.
Mantenha a peça a trabalhar seguramente encostada na mesa e no
apoio. Mantenha as mãos em posição, até o gatilho estar solto e a
lâmina estar completamente parada.
Faça sempre o percurso de ensaio (sem rodagem), antes de fazer os
cortes, para poder controlar a trajectória da serra.
Não cruze as mãos como indicado (fig. Q4).
Mantenha os pés firmemente no chão e o corpo em equilíbrio.
Se mover o braço da serra para a esquerda e para a direita,
siga-o e esteja um pouco ao lado da lâmina.
Olhe através dos postigos (60), quando seguir uma linha do lápis.
Fixação da peça a trabalhar (fig. V1 - V4)
Utilize sempre um grampo do material quando estiver cortando metais
não-ferrosos.
Sempre que possível, fixe a madeira à serra.
Para melhores resultados use o torno de fixação (31) feito para ser
usado com a sua serra (pode ser adquirido no seu concessionário,
como opção). Fixe a peça ao apoio sempre que possível.
Pode fixar a ambos os lados da lâmina; lembre-se de colocar o torno
contra uma superfície sólida e plana do apoio.
Apoio para peças longas (fig. B3)
Apoie sempre peças compridas.
Para melhores resultados, use o suporte de extensão (29) para as
peças, para ampliar a superfície da mesa da sua serra (pode ser
adquirido no seu concessionário com opção). Apoie peças compridas,
usando qualquer meio conveniente como uma bancada ou coisa
semelhante, para evitar que a extremidade tombe.
Serragem de molduras, caixas e outros objectos rectangulares
(fig. R1 & R2)
Molduras de esquadria e outras armações
Exercite-se com trabalhos simples usando restos de madeira, até apanhar
o jeito com a sua serra. A sua serra é uma ferramenta perfeita para fazer
cortes angulares, como indicado na fig. R1. A junta mostrada pode ser
feita usando tanto um ajuste em bisel (DW705), como um ajuste em
esquadria.
DW705 - Usando um ajuste oblíquo
A inclinação das duas peças feita em 45° cada, produz um ângulo de
90°. O braço foi colocado na posição zero. A madeira foi colocada com o
lado largo sobre a mesa e a face mais estreita contra o apoio.
Usando um ajuste angular
O mesmo corte pode ser feito cortando em ângulo à direita e à esquerda,
com a superfície larga contra o apoio (fig. R1).
Os dois desenhos (fig. R1 & R2) são só para objectos com quatro lados.
Se o número de lados muda, mudam-se também os ângulos de bisel e
de esquadria. A tabela abaixo dá os ângulos correctos para uma
variedade de modelos, partindo-se de que todos os lados têm o mesmo
comprimento. Para modelos não indicados na tabela, divida 180° pelo
número de lados a determinar o ângulo em esquadria ou em bisel.
Nº. de lados Ângulo de esquadria ou de bisel
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
DW705 - Para cortar meia-esquadrias compostas (fig. S1 & S2)
Uma meia-esquadria composta é um corte em que se usa ao mesmo
tempo um ângulo de esquadria (fig. R2) um ângulo de bisel (fig. R1).
Este é o tipo de corte usado para fazer armações e caixas com lados
inclinados, como apresentado na fig. S1.
Se o ângulo de corte varia de corte para corte, controle se o
botão do grampo do ângulo em bisel e o botão de engate do
ângulo de esquadria estão bem seguros. Estes botões devem
estar bem fixos, depois de fazer qualquer modificação no bisel
ou na esquadria.
A tabela apresentada abaixo pode ajudá-lo na escolha das posições
apropriadas de inclinação e de ângulo de esquadria para os cortes
comuns da meia-esquadria composta. Para usar a tabela, escolha o
ângulo “A” (fig. S2) desejado do seu projecto e coloque esse ângulo no
arco apropriado na tabela. A partir desse ponto siga a tabela
precisamente para encontrar o ângulo correcto da inclinação e passe
para o outro lado para encontar o ângulo devido da esquadria.
Ponha a sua serra nos ângulos descritos e faça uns cortes de experiência.
Experimente juntar as peças cortadas.
Por exemplo: Para fazer uma caixa de 4 lados com 30 ângulos
exteriores (ângulo “A”, fig. S2), use o arco de cima à direita. Procure
30 na escala do arco. Siga a linha de intersecção horizontal de cada
lado, para obter a posição do ângulo de esquadria na serra (23).
Igualmente, siga a linha de intersecção vertical até ao topo ou ao
fundo, para obter a posição do ângulo em bisel na serra. Experimente
sempre os cortes em pedaços de madeira, para verificar as posições
na serra.
0 5 10 15 20 25 30 35 40 45
0 5 10 15 20 25 30 35 40 45
5
10
15
20
25
30
35
40
45
5
10
15
20
25
30
35
40
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
COLOQUE ESTE ÂNGULO DE BISEL NA SERRA
ÂNGULO DO LADO DA CAIXA (_NGULO “A”)
COLOQUE ESTE ÂNGULO DE ESQUADRIA NA SERRA
CAIXA, 4
LADOS
CAIXA, 6
LADOS
CAIXA, 8
LADOS
