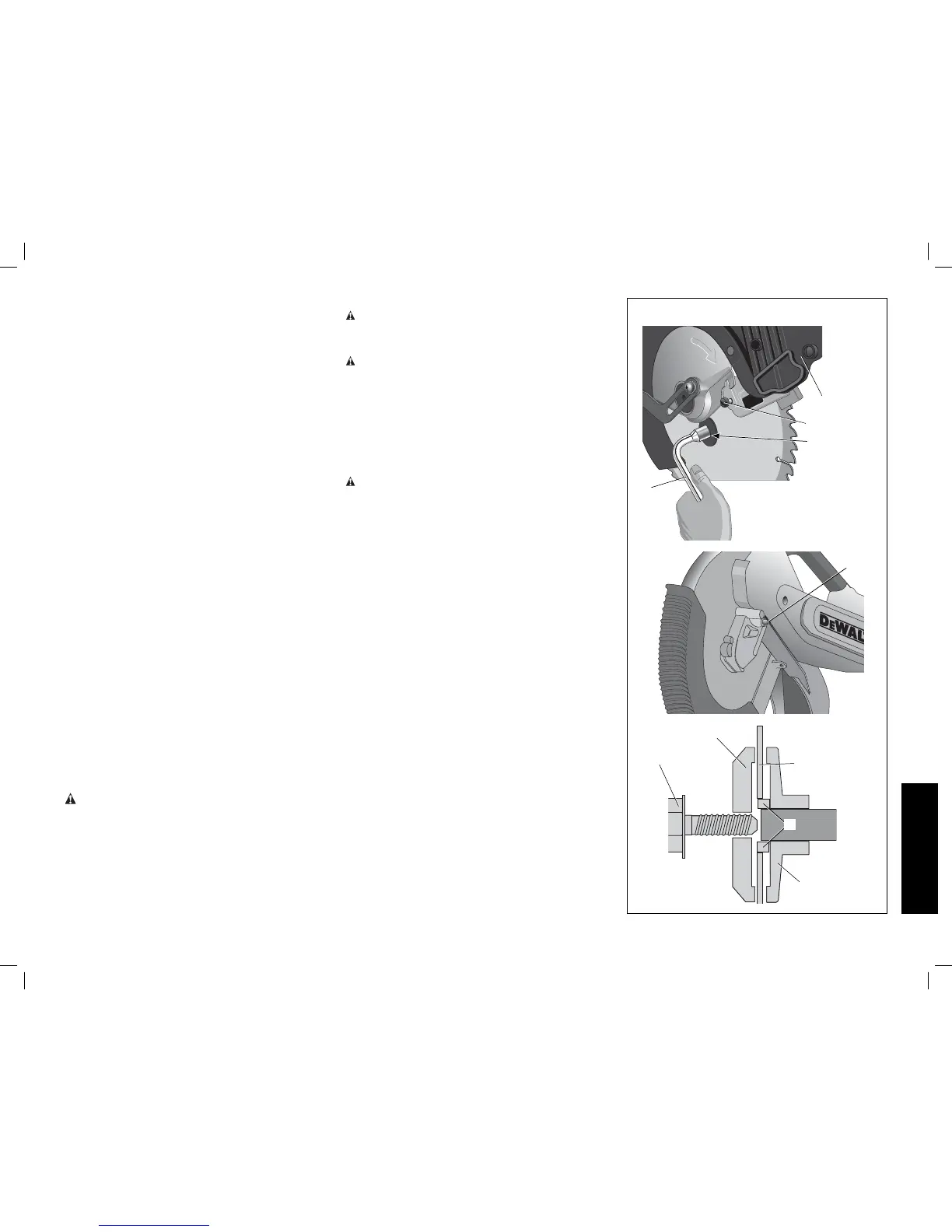

Retiro de la hoja (Fig. 3)
1. Desenchufe la sierra.
2. Levante el brazo hasta la posición superior y levante el
protector inferior (A) todo lo que sea posible.
3. Afloje, pero no retire el tornillo del soporte del protector
(B) hasta que se pueda levantar suficientemente el
soporte como para tener acceso al tornillo de la hoja (E).
El protector inferior permanecerá levantado debido a la
posición del tornillo del soporte del protector.
4. Oprima el botón de bloqueo del eje (C) mientras gira
cuidadosamente la hoja de la sierra a mano hasta
enganchar la traba.
5. Manteniendo el botón oprimido, utilice la otra mano y la
llave proporcionada (D) para aflojar el tornillo de la hoja.
(Gire en sentido de las agujas del reloj, roscas de mano
izquierda)
6. Retire el tornillo de la hoja (E), abrazadera externa de la
hoja (F), la hoja (G) y el adaptador de hoja (H), si se utiliza.
La abrazadera interna de la hoja (I) pueden dejarse en el
eje.
NOTA: El adaptador de hoja de 25,4 mm (1") (H) no se utiliza
en las hojas que tienen un orificio de 15,88 mm (5/8").
Instalación de la hoja (Fig. 3)
1. Desenchufe la sierra.
2. Con el brazo levantado, el protector inferior abierto y el
soporte del protector, coloque la hoja en el eje, sobre
el adaptador de hoja (si utiliza una hoja con orificio de
25,4 mm [1"] de diámetro) y contra la abrazadera interna
de la hoja, con los dientes de la parte inferior de la hoja
apuntando hacia la parte trasera de la sierra.
3. Monte la arandela de sujeción externa sobre el eje.
4. Instale el tornillo de la hoja y, enganchando el bloqueo
del eje, ajuste el tornillo firmemente con la llave provista
(gire en sentido contrario a las agujas del reloj, roscas de
mano izquierda).
NOTA: Cuando se utilizan hojas con un diámetro del
orificio del disco de 15,88 mm (5/8 pulg.), no se utilizará
el adaptador de la hoja y debe conservarse en un lugar
seguro para uso futuro. No todos los modelos disponen del
adaptador de la hoja.
5. Vuelva a colocar el soporte del protector en su posición
original y ajuste firmemente el tornillo del mismo para
mantenerlo en lugar.
ADVERTENCIA:
• El soporte del protector debe ser devuelto a
su posición original, y el tornillo del soporte
del protector debe ser apretado antes de la
activación de la sierra.
• Si no se cumple con esta indicación, el protector
podría tocar la hoja de la sierra en rotación,
provocando daños a la sierra y lesiones
personales graves.
C
FIG. 3
A
B
E
D
Transporte de la sierra
ADVERTENCIA: Para reducir el riesgo de lesiones,
apague la herramienta y desconéctela de la fuente
de alimentación antes de intentar moverla, cambiar
accesorios o hacer ajustes.
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves, SIEMPRE bloquee la perilla de
bloqueo de riel, la palanquita de bloqueo de inglete, la perilla
de fijación de bisel, el pestillo de seguridad y las perillas de
regulación del reborde antes de transportar la sierra.
Para llevar cómodamente la sierra ingletadora de un lugar
a otro, se han incluido una agarradera de elevación en la
parte superior del brazo de la sierra y asideros en la base,
como se muestra en la Figura 4.
CARACTERÍSTICAS Y CONTROLES
ADVERTENCIA: Para reducir el riesgo de lesiones,
apague la herramienta y desconéctela de la fuente
de alimentación antes de intentar moverla, cambiar
accesorios o hacer ajustes.
CONTROL DEL INGLETE (FIG. 5)
La palanquita de bloqueo de inglete y el botón cerrojo de
inglete le permiten hacer ingletes con su sierra a 60° a la
derecha y 50° a la izquierda. Para poner en ángulo la sierra
de inglete, levante la palanquita de bloqueo de inglete,
empuje el botón cerrojo de inglete y ajuste el ángulo de
inglete deseado en la escala de inglete. Empuje hacia abajo
la palanquita de bloqueo de inglete para bloquear el ángulo
de inglete.
INTERRUPTOR DE GATILLO (FIG. 4)
El interruptor disparador enciende y apaga su sierra. Se
provee un orificio en el gatillo para la inserción de un
candado a fin de bloquear la sierra.
PALANCA DE ANULACIÓN DEL CERROJO DE
INGLETE (FIG. 5)
La palanca de anulación del cerrojo de inglete le permite
anular los ángulos comunes de parada de su sierra. Para
anular los ángulos comunes de parada, presione el botón
cerrojo de inglete y de vuelta a la palanca de anulación del
cerrojo de inglete a la posición vertical.
PERILLA DE FIJACIÓN DE BISEL (FIG. 4)
El bloqueo del bisel permite biselar la sierra 49° a la
izquierda o a la derecha. Para fijar el ajuste de biselado,
gire la perilla en sentido anti horario. La cabeza de la sierra
queda sesgada con facilidad hacia la izquierda o hacia la
derecha una vez que se hala la perilla de anulación del
bisel de 0°. Para apretar, gire la perilla de fijación de bisel
en sentido horario.
ANULACIÓN DEL BISEL DE 0° (FIG. 4)
La anulación del tope de bisel le permite sesgar la sierra a
la derecha más allá de la marca de 0°.
H
G
F
E
I
