29
Français

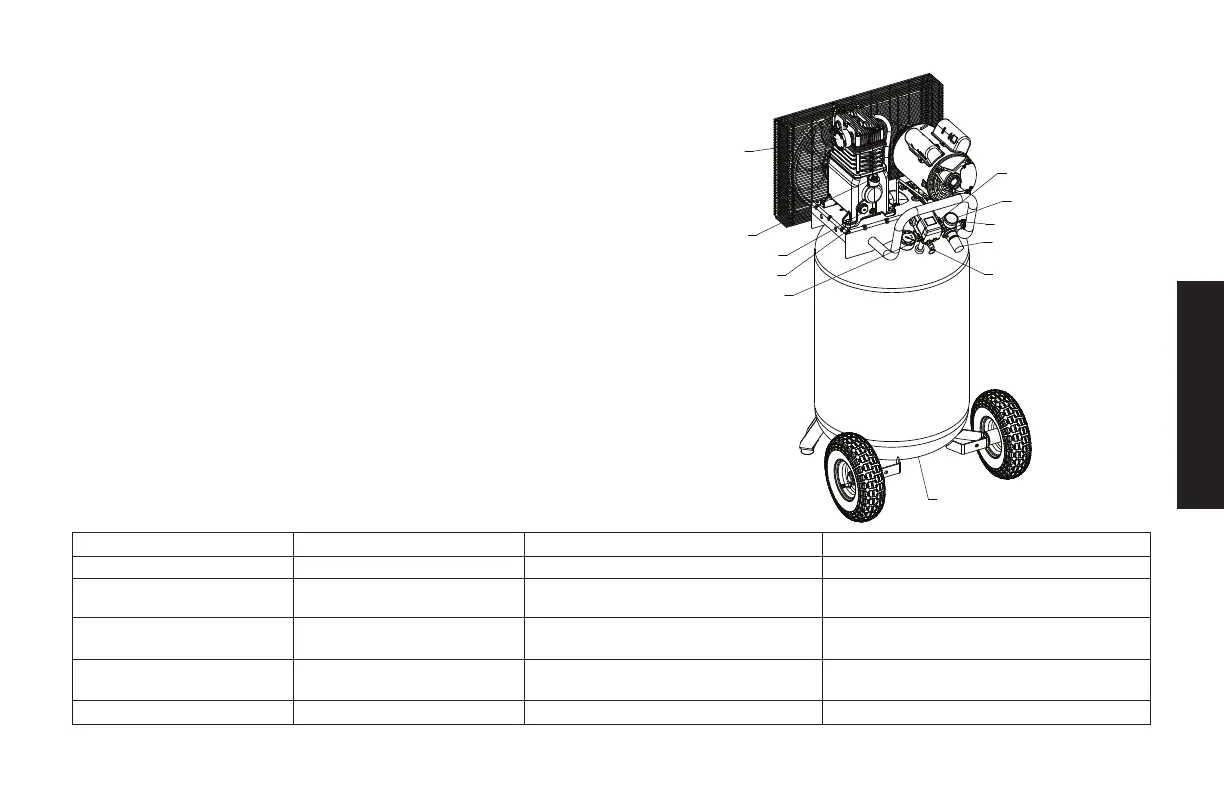

A. Filtre d’admission d’air de la pompe
B. Interrupteur Auto [AUTO)] / Off (ARRÊT]
C. Manomètre du réservoir d’air
D. Manomètre régulé
E. Régulateur de pression
F. Sortie d’air
G. Soupape de sûreté
H. Soupape de purge du réservoir d’air
I. Jauge graduée de l’huile de la pompe/Bouchon de
remplissage d’huile
J. Bouchon de vidange d’huile de la pompe
K. Regard en verre du niveau d’huile de la pompe
L. Branchements rapides
Compresseur d’air
Caractéristiques techniques de la pompe
Deux Cylindres
Mono-étagée
Lubrifiée à l’huile
Carter en fonte et piston et culasse en aluminium
Poids : 12,2 kg. (27,0 lbs.)
Capacité d’huile : 473 mL
Fiche technique
MODÈLE DXCM303
PRESSION DE DÉCLENCHEMENT APPROX.
175 BAR
POIDS 68 KG (150 lb)
ALIMENTATION EN AIR
0,175 M3/MIN. à 6,2 BAR
HAUTEUR 124,46 CM
DURÉE DE REMPLISSAGE DU RÉSERVOIR
APPROX.
6.5 MINUTES
LARGEUR 60,96 CM
ENTRÉE
120 V, 60 HZ, C.A. MONOPHASÉ UNIQUEMENT,
15 AMPÈRES
LONGUEUR 58,4 CM
SPÉCIFICATIONS MINIMALES DU CIRCUIT
DE DÉRIVATION
15 AMPÈRES (VOIR SECTION TENSION ET
PROTECTION DE CIRCUIT)
CAPACITÉ DU RÉSERVOIR D’AIR
113,6 LITRES (30 GALLONS)
TYPE DE FUSIBLE
TEMPORISATION
