DeWalt DXCM603

Y
X
W
U
V
Fig.3 Fig.4
J
K
L
37
Français
Caractéristiques de la pompe
2cylindres
Un seul étage
Lubriée à l’huile
Carter du moteur en fonte, cylindre, tête en aluminium
Poids: 16,2kg (35,7lb)
Capacitéd’huile: 946ml (32oz liq.)

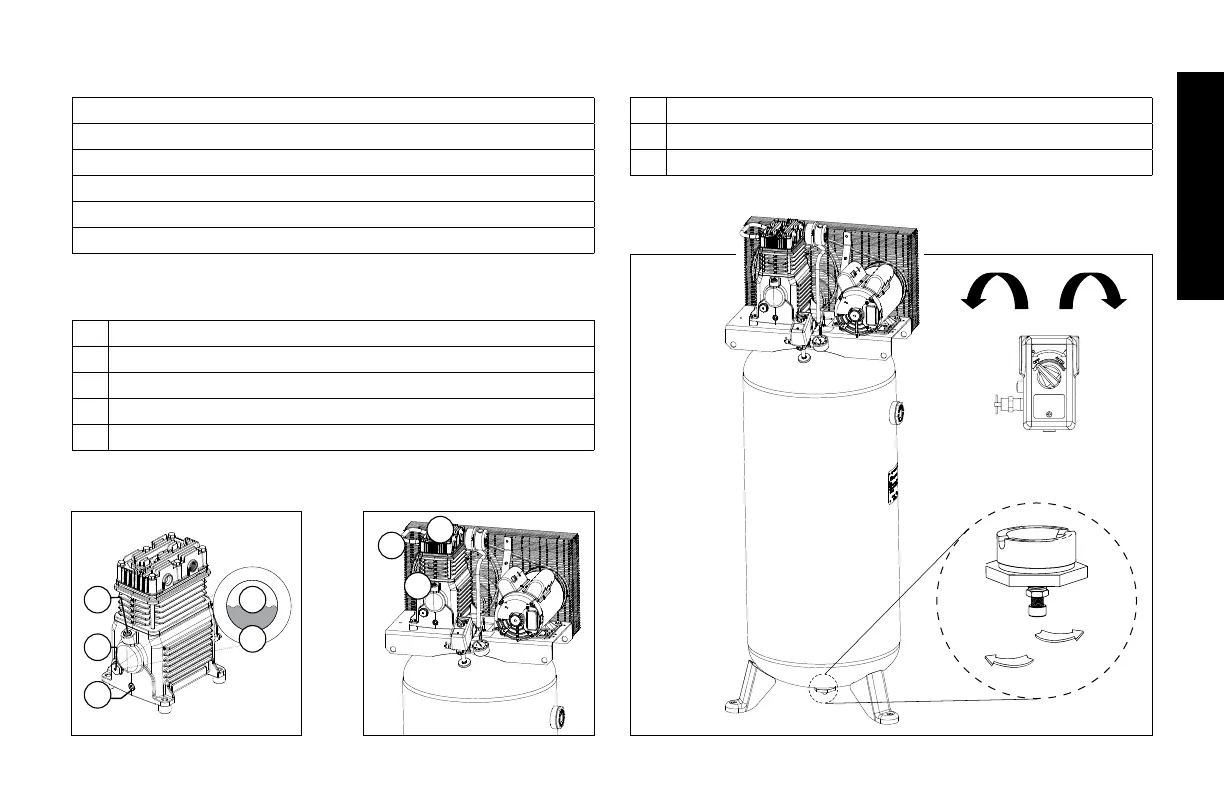

Pièce et description de la pompe (Fig.3)
U Plein
V Ajouter
W Bouchon de vidange de l’huile
X Regard en verre du niveau d’huile
Y Bouchon de remplissage de l’huile
Surfaces brûlantes (Fig.4)
J Cylindre et tête du compresseur d’air
K Tuyau de sortie
L Carter de la pompe
ARRÊT
(
0
)
AUTO MARCHE
(
1
)
FERMÉ
OUVERT
Fig.5
