Français

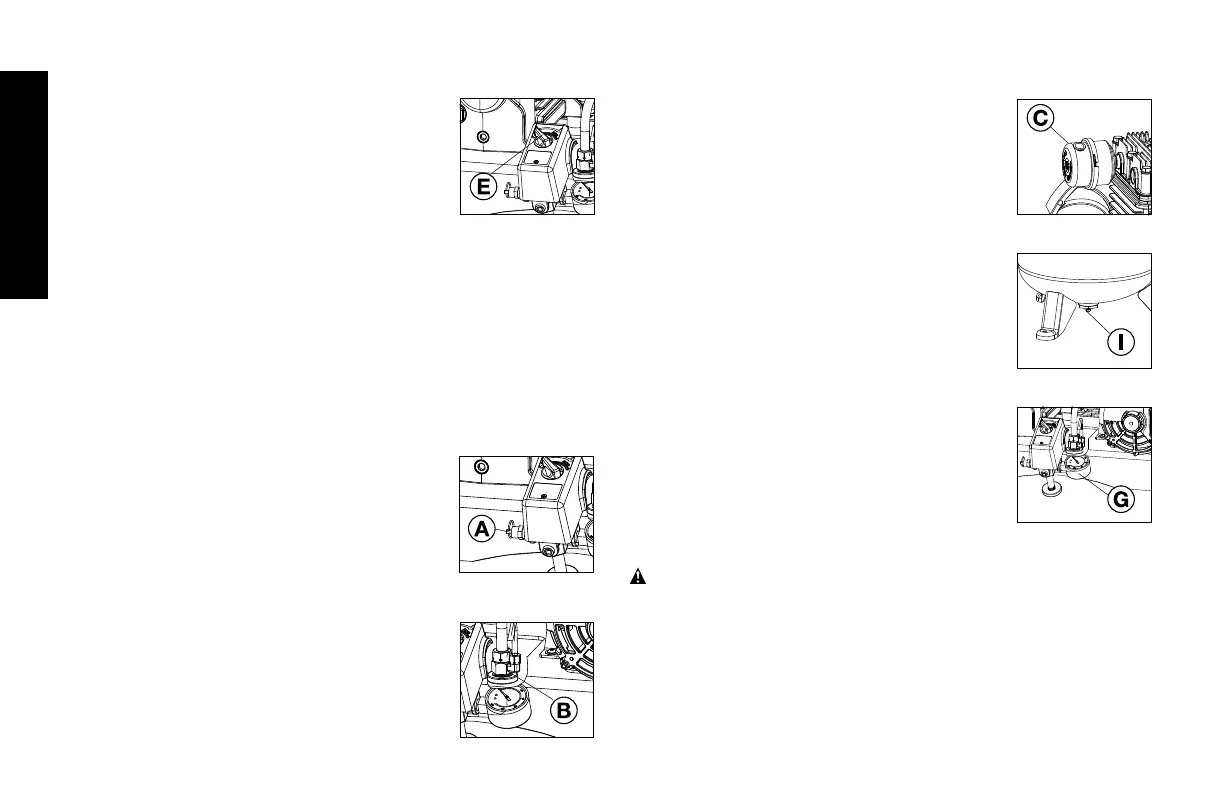

Caractéristiques
INTERRUPTEUR AUTO(1)/ARRÊT(O)
Mettez cet interrupteur (E) dans la position
«AUTO (1)» pour fournir une alimentation électrique
continue au pressostat et sur la position
«OFF (ARRÊT) (0)» pour couper l’alimentation
électrique à la fin de chaque utilisation.
AVIS: Assurez-vous que l’interrupteur (E) soit à la position
OFF (ARRÊT) (0) et que l’appareil est débranché avant d’enlever ou de
remplacer le couvercle du pressostat.
PRESSOSTAT
Le pressostat (non illustré) démarre automatiquement le moteur quand
la pression dans le réservoir d’air tombe en dessous de la pression de
marche en compression préétablie en usine. Il arrête le moteur quand la
pression du réservoir atteint la pression de coupure préétablie en usine.
SOUPAPE DE SÛRETÉ
Cette soupape (A) est conçue pour prévenir les
défaillances du système en relâchant la pression du
système lorsque l’air comprimé atteint un niveau
prédéterminé. La soupape est préréglée par le
fabricant et ne doit pas être retirée ou modiée de
quelque manière que ce soit.
CLAPET ANTI-RETOUR
Quand le compresseur d’air fonctionne, le clapet
anti-retour (B) est ouvert ce qui permet à l’air
comprimé d’entrer dans le réservoir. Quand le
compresseur d’air parvient à la pression de coupure,
le clapet anti-retour se ferme, ce qui permet de
maintenir la pression de l’air dans le réservoir.
FILTRE D’ENTRÉE D’AIR
Le ltre(C) est conçu pour purier l’air pénétrant
dans la pompe. Pour assurer que la pompe reçoit une
alimentation en air propre de manière continue,
le ltre doit toujours être propre et la prise d’air du
ltre doit être exempte d’obstructions.
ROBINET DE PURGE DU RÉSERVOIR
Le robinet de purge(I) se trouve à la base du réservoir
et sert à éliminer la condensation à la n de chaque
utilisation. Reportez-vous à Purge du réservoir
sous Entretien, page20.
MANOMÈTRE DU RÉSERVOIR
Le manomètre du réservoir(G) indique la
pression de l’air stocké dans le réservoir.
RÉGULATEUR
(Vendu séparément, non illustré) Un régulateur de
pression d’air ou un transformateur d’air séparé
qui combine les fonctions de régulation de l’air
ou d’élimination de l’humidité et de la saleté est
recommandé pour la plupart des applications.
Reportez-vous au paragraphe Système de
distribution d’air sous Installation, page15.
AVERTISSEMENT: Risque d’éclatement. Une pression d’air trop élevée peut créer
un risque dangereux d’éclatement. Vérifiez la pression nominale maximale du
fabricant pour les outils pneumatiques et les accessoires. La pression de sortie ne
doit jamais dépasser la pression nominale maximale des outils ou accessoires.
