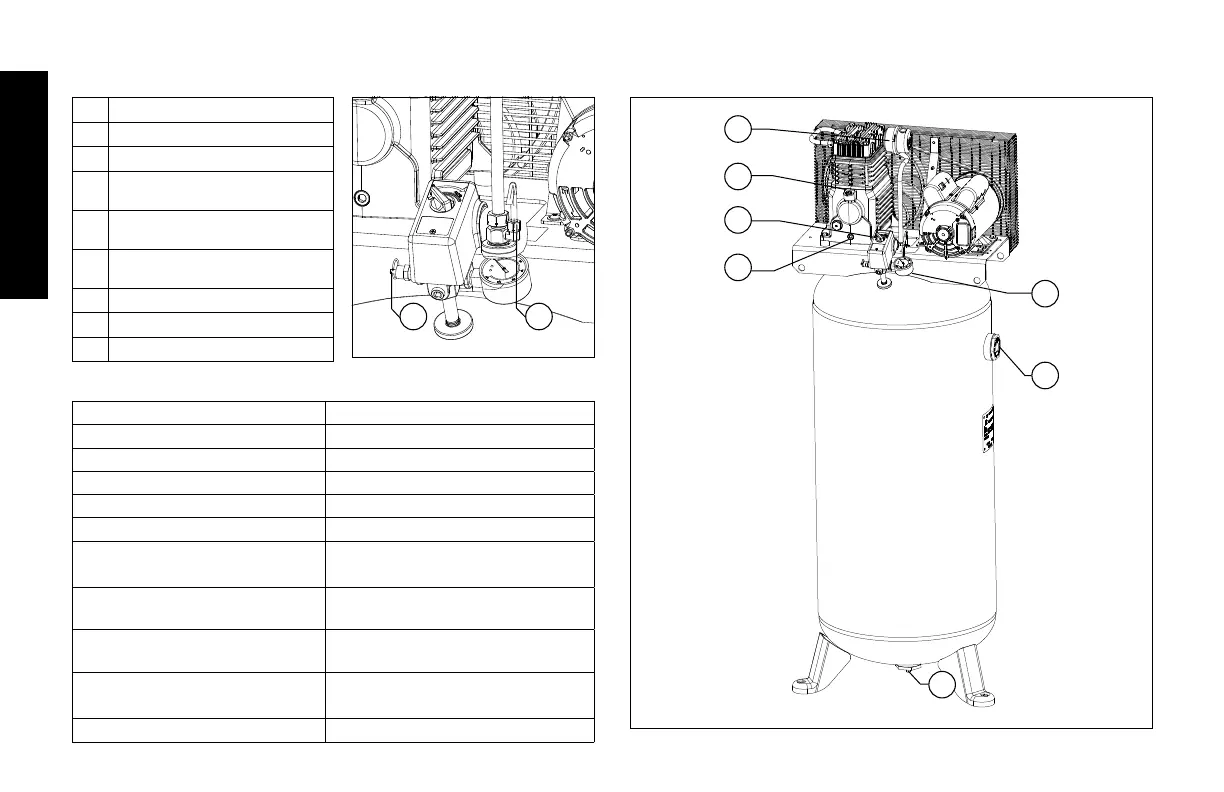

Fig. 1 Fig. 2
64
Español
Compresor de aire
A Válvula de seguridad
B Válvula de retención
C Filtro de entrada de aire de la bomba
D
Tapón de llenado de aceite de la
bomba
E
Interruptor automático (1)/de apagado
(0)
F
Tapón de drenaje de aceite de la
bomba
G Manómetro del tanque
H Salida de aire
I Válvula de drenaje del tanque
Especicaciones
MODELO DXCM603
PESO Aproximado 237 lb (107.5 kg)
ALTURA 65.25” (165.7 cm)
ANCHO 23.7” (60.2 cm)
CAPACIDAD DEL TANQUE 60 galones (227.1 litros)
Presión aprox. de EXTRACCIÓN 175 PSI
LIBERACIÓN DE AIRE
17.5 SCFM a 40 PSI
14.6 SCFM a 90 PSI
TIEMPO DE LLENADO DEL
TANQUE
5.6 MINUTOS
ENTRADA
240 V, 60 Hz, una fase
CA solamente, 20 A
REQUISITO MÍNIMO DE
CIRCUITO DERIVADO
30 A
TIPO DE FUSIBLE Retardo de tiempo
A B
G
H
C
D
E
F
I
