DeWalt DXCM603

43
Français
Pièce Description
A Canalisations de purge
B Robinets de purge
C Lubrificateur
D Outil pneumatique
E Régulateur
F Filtre/piège à humidité
G Conduites d’utilisation d’air
H Collecteurs de saleté
I Vanne d’évacuation d’air
J Pente des conduites d’alimentation selon le débit d’air
K Conduites de distribution d’air principales
L Filtre de 5microns
M Filtre de 0,01micron
N Pistolet de pulvérisation
O Adaptateur à boule
P Raccord flexible
R Débit d’air
S Sortie d’air
AVIS: Penchez la conduite dans la direction du débit d’air. Le condensat
d’eau s’écoule le long du fond de la conduite jusqu’aux canalisations de
purge, l’empêchant ainsi de pénétrer dans les conduites d’alimentation.
AVIS: Pour obtenir le meilleur rendement–La distance entre le
compresseur et le piège à humidité doit être aussi grande que possible.

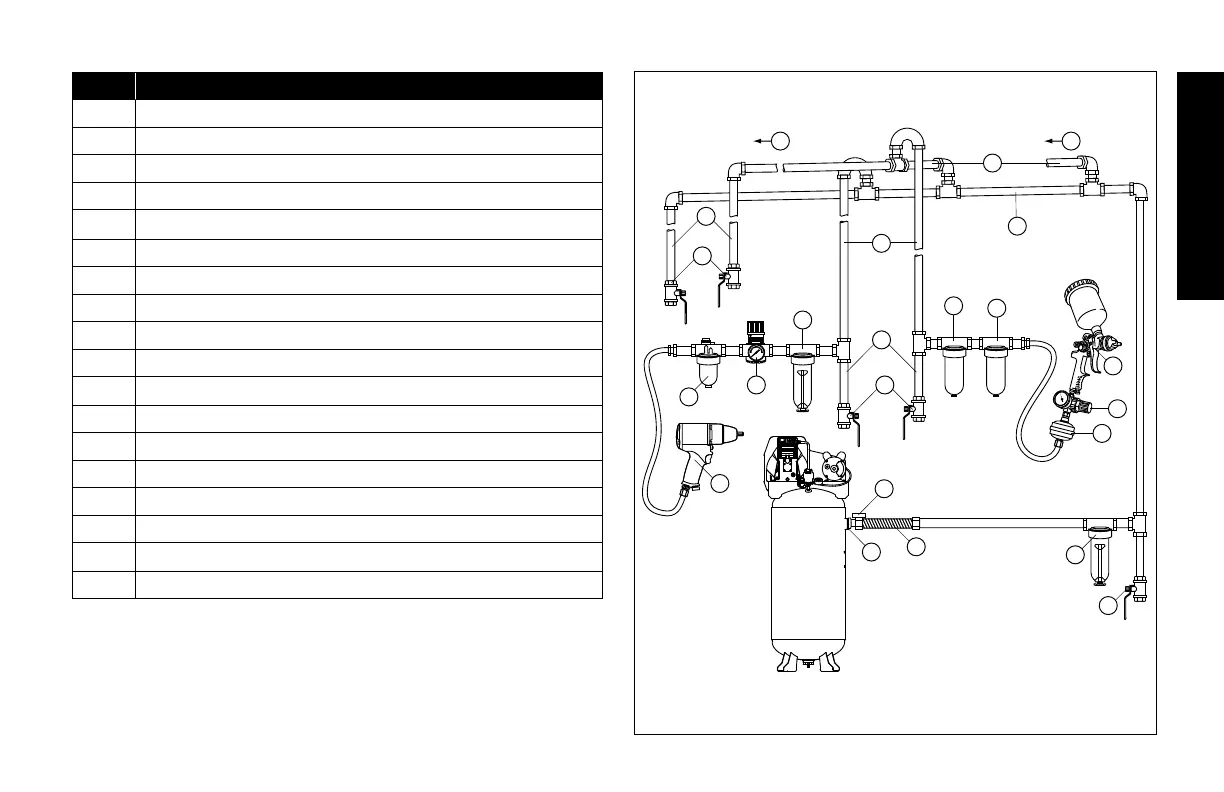

SYSTÈME TYPE DE DISTRIBUTION D’AIR COMPRIMÉ
S
P
F
B
D
R R
A
B
G
C
H
F
B
I
O
E
N
E
J
K
L
M
Fig.16
