Español
Pieza Descripción
A Patas del drenaje
B Válvulas de drenaje
C Lubricador
D Herramienta de aire
E Regulador
F Filtro / Trampa de humedad
G Líneas de uso de aire
H Patas de acumulación de suciedad
I Válvula de descarga de aire
J Pendiente de líneas de alimentación con flujo de aire
K Principales líneas de distribución de aire
L Filtro de 5 micras
M Filtro de 0.01 micra
N Pistola rociadora
O Ajustador de bolas
P Acoplamiento flexible
R Flujo de aire
S Salida de aire
AVISO: Inclina la tubería en la dirección del flujo de aire. El agua
condensada fluye a lo largo de la parte inferior de la tubería hacia las
patas del drenaje, evitando que ingrese a las líneas de alimentación.
AVISO: Para un mejor rendimiento: la distancia entre el compresor de
aire y la trampa de humedad debe ser lo más larga posible.

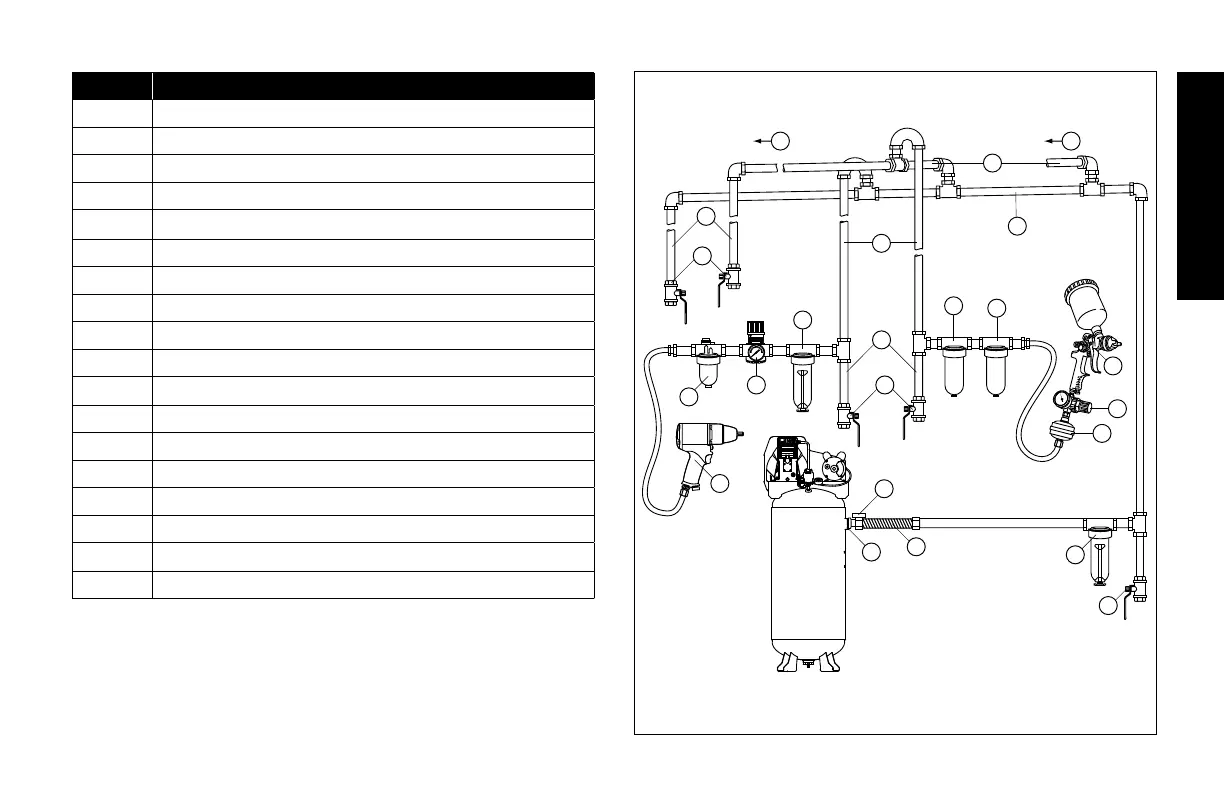

SISTEMA TÍPICO DE DISTRIBUCIÓN DE AIRE
COMPRIMIDO
S
P
F
B
D
R R
A
B
G
C
H
F
B
I
O
E
N
E
J
K
L
M
Fig. 16
