5. Maintenez le levier de verrouillage de la broche
13
abaissé et à l’aide de la clé hexagonale située sur la
poignée avant
11
, faites tourner la lame jusqu’à ce
qu’elle soitverrouillée.
REMARQUE: la lame
10
est alors verrouillée et on ne peut
plus la faire tourner à lamain.
6. À l’aide de la clé hexagonale, dévissez la vis de serrage
de lame
24
vers la gauche pour laretirer.
7. Retirez la bride externe
25
et la lame usée
10
. Installez
une lame neuve sur la bride interne
26
.
8. Réinstallez la bride externe
25
et la vis de serrage de
lame
24
. Vissez la vis vers la droite à lamain.
REMARQUE: la direction de rotation de la lame de scie et
celle de la scie sur rail DOIVENT êtreidentiques.
9. Resserrez la vis de serrage de lame fermement à l’aide
de la cléhexagonale.
10. Libérez et faites tourner à fond le levier de verrouillage
de la broche
13
vers lagauche.
11. Replacez la scie sur rail sur sa positionsupérieure.
12. Poussez le déclencheur de plongée
1
en avant, pour
sortir la scie du mode de changement delame.
Réglage du couteau diviseur (Fig. A1, D, E)
Pour régler correctement le couteau diviseur
21
, reportez-
vous à la figure E. Ajustez l’espacement du couteau
diviseur après chaque changement de lame ou chaque fois
quenécessaire.
1. Suivez les instructions 1 à 5 de la section Changement
delame.
2. Dévissez la vis de réglage du couteau diviseur
22
avec
la clé hexagonale et ajustez le couteau diviseur, comme
illustré en figureE.
3. Resserrez la vis de réglage du couteau diviseur
22
.
4. Tournez à fond le levier de verrouillage de la broche
13
vers lagauche.
5. Replacez la scie sur rail sur sa positionsupérieure.
6. Poussez le déclencheur de plongée
1
en avant, pour
sortir la scie du mode de changement delame.

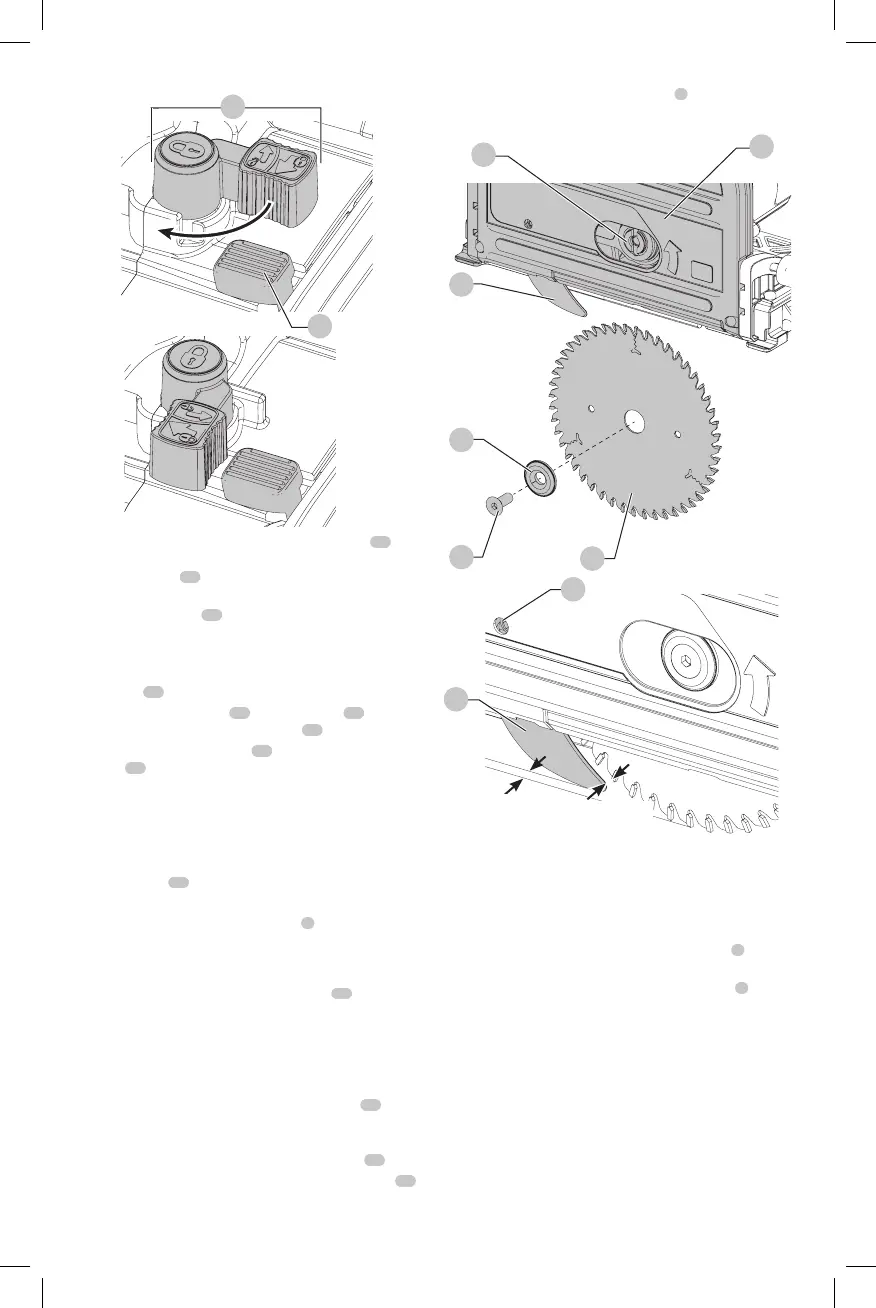

Fig. E
24
25
21
26
10
23
2–3 mm
(5/64”-1/8”)
22
21
2–3 mm
(5/64”-1/8”)
Réglage de la profondeur de coupe
(Fig. F)
Sans le rail, la profondeur de coupe peut être ajustée entre 0
et 59mm (0 et 2,3po); avec le rail: 0 et 55mm (0 et 2,2po).
1. Dévissez le bouton de réglage de profondeur
8
et
ajustez l’indicateur sur la profondeur de coupeadéquate.
2. Resserrez le bouton de réglage de profondeur
8
.
REMARQUE: pour optimiser les résultats, laisser la lame de
scie dépasser de la pièce à travailler d’environ 3mm (1/8po)
(Fig.F).
