ESPAÑOL
42
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Ajuste de bisel (Fig. A1)
El ángulo de bisel puede ajustarse entre 0° y 47°.
1. Afloje las perillas de ajuste de bisel
7
.
2. Fije el ángulo de biselado inclinando la base de la
sierra
4
hasta que la marca indique el ángulo deseado
en la escala de bisel
6
.
3. Apriete las perillas de ajuste de bisel
7
.
Cambio de la hoja de la sierra
(Fig. A1, D, E)
NOTA: No es necesario retirar la cubierta exterior de la
hoja
23
para cambiar lahoja.
1. Saque labatería.
2. Presione el botón del seguro del eje
12
.
3. Presione la sierra de incisión hacia abajo hasta que se
detenga (posición de cambio de hoja).
4. Gire la palanca del seguro del eje
13
en sentido horario
hasta que sedetenga.
5. Sujete la palanca del seguro del eje
13
hacia abajo
y utilizando la llave hexagonal que se encuentra en
el mango delantero
11
, gire la hoja hasta que se
encuentre la posición debloqueo.
NOTA: La hoja
10
está ahora bloqueada y no puede girarse
amano.
12
13

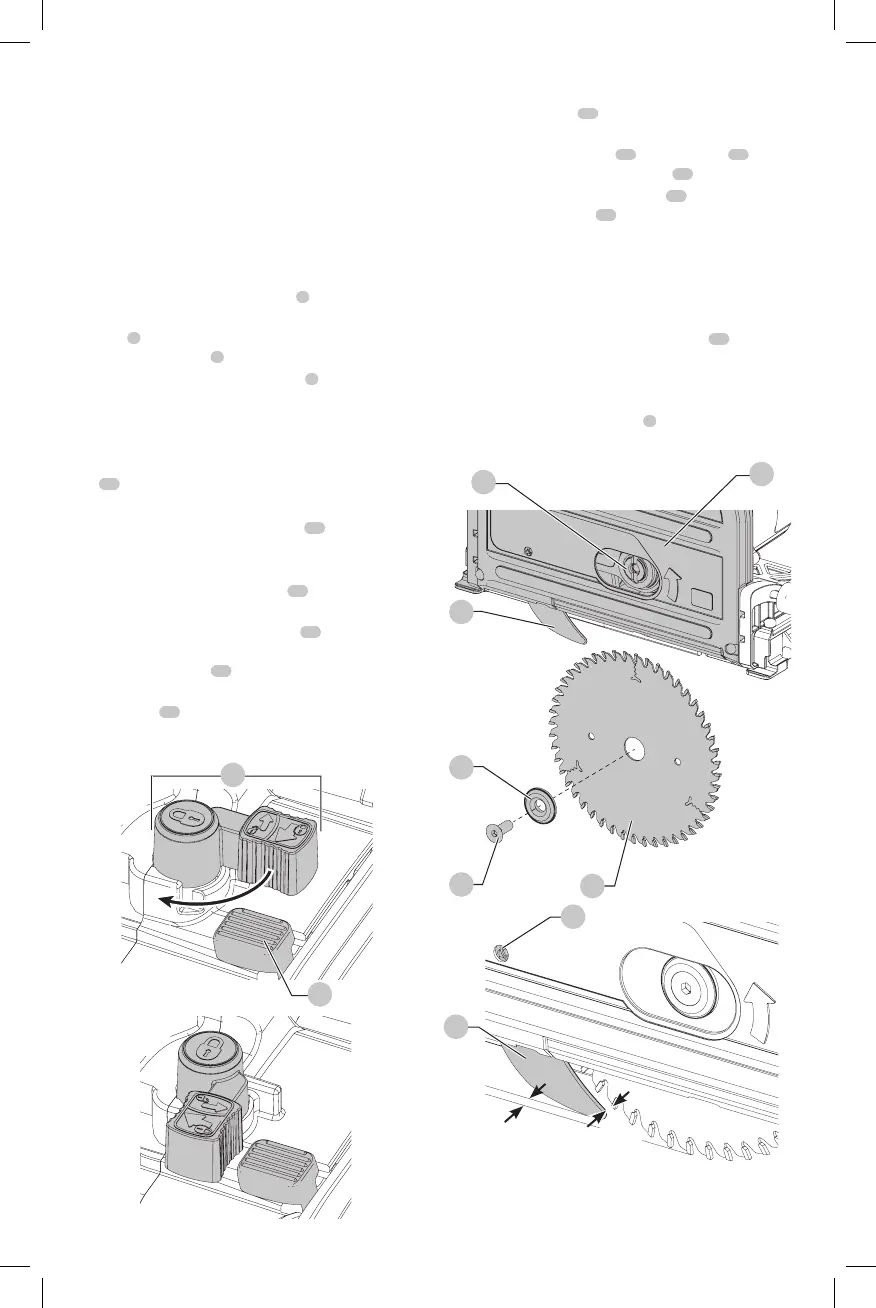

Fig. D
6. Utilice la llave hexagonal para girar el tornillo de
sujeción de la hoja
24
en sentido antihorario
parasacarlo.
7. Saque la pestaña exterior
25
y la hoja usada
10
. Ponga
la nueva hoja en la pestaña interior
26
.
8. Vuelva a poner la pestaña exterior
25
y el tornillo
de sujeción de la hoja
24
. Gire el tornillo en sentido
horario amano.
NOTA: La dirección de la rotación de la hoja de la sierra y la
rotación de la sierra de incisión DEBE ser la misma.
9. Apriete el tornillo de sujeción de la hoja firmemente
utilizando la llavehexagonal.
10. Suelte y gire la palanca del seguro del eje
13
en sentido
antihorario hasta que sedetenga.
11. Vuelva a mover la sierra de incisión hasta la
posiciónsuperior.
12. Empuje el gatillo del inmersor
1
hacia adelante, para
sacar la sierra del modo de cambio de hoja.
Fig. E
24
25
21
26
10
23
2–3 mm
(5/64”-1/8”)
2–3 mm
(5/64”-1/8”)
22
21
