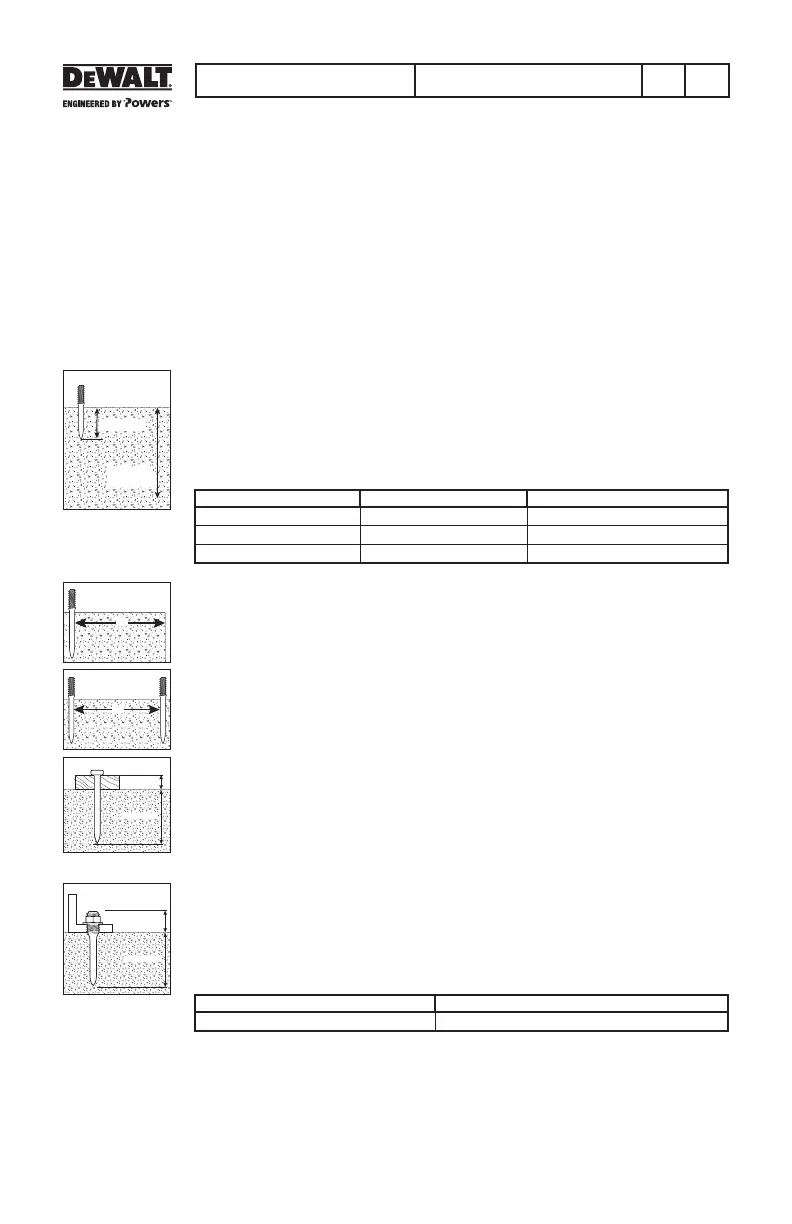

EXIGENCES D’INSTALLATION DE LA FIXATION
Il est important de comprendre les exigences relatives à l’épaisseur minimum du matériau
de base ainsi que les exigences concernant l’espacement et la marge de bordure minimum.
Le non-respect de ces instructions peut provoquer des problèmes au niveau de la fixation et
entraîner des risques potentiels d’accident.
ÉPAISSEUR DU MATÉRIAU DE BASE
Le matériau en béton devrait être au moins trois (3) fois plus épais que la profondeur
d’enrobage de la fixation. Si le béton est trop mince, les forces de compression qui pèsent
sur les pointes des fixations peuvent provoquer une rupture de la face libre du béton. Les
morceaux de béton ou de fixation qui tombent peuvent être dangereux et entraîner une
diminution de la résistance àl’arrachement de la fixation. Pour les applications dans la paroi
de face du bloc de béton, choisissez une fixation dont la longueur ne dépasse pas l’épaisseur
de la paroi.
GUIDE DE PÉNÉTRATION DES FIXATIONS
Le tableau qui suit indique les profondeurs de pénétration ou d’enrobage typiques pour
chaque matériau de base. La pénétration varie selon la densité du matériau. Ce tableau doit
donc être utilisé comme un guide puisque la densité de ces matériaux peut varier. Lorsque
vous avez un doute, nous vous recommandons d’effectuer des essais de performance sur
leterrain.
DENSITÉ MATÉRIAU DE BASE TYPIQUE PÉNÉTRATION
Matériau mou demaçonnerie Blocs de béton 1po (26mm) – 11/4po (32mm)
Béton de densité moyenne Béton coulé 3/4po (19mm) – 1po (26mm)
Béton dense Béton précontraint/préfabriqué 5/8po (16mm) – 3/4po (19mm)
MARGE DE BORDURE
N’effectuez pas de fixation en deçà de 3po de la marge de bordure du béton. Si le béton
se fissure, il se peut que la fixation ne résiste pas. Il est possible de diminuer la marge de
bordure pour des applications comme les bas de porte si un essai de fixation a été exécuté.
ESPACEMENT
Le positionnement des fixations trop près l’une de l’autre dans le béton ou la maçonnerie
peut provoquer la fissuration. La distance minimale recommandée entre les fixations est de
3po d’entraxe.
SÉLECTION DE LA LONGUEUR DE LA FIXATION DANS DU BÉTON
Pour les applications permanentes qui requièrent des tiges dans le béton, déterminez d’abord
l’épaisseur de l’élément qui doit être attaché. À ce résultat, ajoutez la profondeur d’enrobage
ou de la pénétration requise dans le matériau de base. Vous obtiendrez la longueur
nécessaire pour la tige de la fixation. Pour des applications dans la paroi de face d’un bloc de
maçonnerie, sélectionnez une fixation dont la longueur ne dépasse pas l’épaisseur de la paroi
de face.
Pour des applications amovibles avec goujons filetés, la longueur de la tige nécessaire est
égale à la profondeur d’enrobage requise. Pour déterminer la longueur minimale du filetage,
additionnez l’épaisseur du montage avec l’épaisseur de l’écrou et de la rondelle. L’épaisseur
de l’écrou et de la rondelle est égale au diamètre nominal du filetage. Ne serrez pas trop les
pièces filetées. Les valeurs maximales de couple de serrage sont énumérées dans le tableau
ci-dessous. L’utilisation d’une noix de serrage est recommandée pour réduire le risque de
trop serrer les fixations. Pour les applications critiques, effectuez un essai sur le terrain.
COUPLE MAXIMUM POUR GOUJON DE 1/4PO COUPLE MAXIMUM POUR GOUJON DE 3/8PO
2pi-lb ou 2,7Nm 4pi-lb ou 5,4Nm
penetration
3x
penetration
Pénétration
3x
pénétration
3”
3”
Fixture
Embedment
Élément
Enrobage
Thread Length
Embedment
Longueur du
filetage
Enrobage
