DeWalt P3500 User Manual

P3500
FR 45
# DESCRIPTION
1 52166-PWR Stabilisateur
2 52110-PWR
Embase 2/S-13 – standard
3 52120-PWR Clip de retenue
4 52108-PWR Guide 2/F-3 – standard
5 52102-PWR Piston à bout plat avec rondelle
deretenue – standard
6 52106-PWR Rondelle de rétention du piston
7 52160-PWR Guide du piston
11 52112-PWR Butée de piston
12 52162-PWR Chambre à piston
13 52152-PWR Pièce de pression
14 52158-PWR Vis à tête Allen (M6 x 25)
15 52122-PWR Bille en acier
16 52136-PWR Ressort de la bille annulaire
17 52140-PWR Bille de la bande de pression
18 52140-PWR Ressort de la bande de pression
19 DDF2221000 Boîtier
27 52128-PWR Tige filetée
28 52146-PWR Gâchette
29 52134-PWR Ressort de la gâchette
30 52178-PWR Guide du ressort
31 52148-PWR Percuteur
32 52180-PWR Dispositif d’arrêt avec ressort
33 52138-PWR Ressort de rappel du percuteur
34 52156-PWR Écrou du percuteur
35 52172-PWR Anneau de retenue
# DESCRIPTION
36 52130-PWR Levier d’avancement
37 52142-PWR Ressort du levier d’avancement
38 52118-PWR Déclencheur
39 52176-PWR Axe du levier d’avancement
40 52132-PWR Guide du levier d’avancement
41 52144-PWR Ressort du percuteur (gauche)
42 52144-PWR Ressort du percuteur (droite)
43 52150-PWR Embout
44 52124-PWR Levier du déclencheur
45 52182-PWR Vis à capuchon décoratif (2)
46 52170-PWR Levier de déverrouillage
47 52174-PWR Ressort de rappel de la gâchette
48 52154-PWR Ressort de compression
49 52168-PWR Assemblage de la bande de support
50 52184-PWR Vis Allen pour la poignée
51 52186-PWR Poignée en caoutchouc
52 52116-PWR Embase 2/S-14-1 à accès limité
53 52114-PWR Ensemble de guide 2/F-4
pour accès limité
17-18 52140-PWR Ensemble de bille et ressort
delabande de pression
31-34 52181-PWR Assemblage du percuteur
36-40 52126-PWR Trousse du guide de levier
41-42 52144-PWR Ensemble de ressort arrière
44-51 52187-PWR Poignée

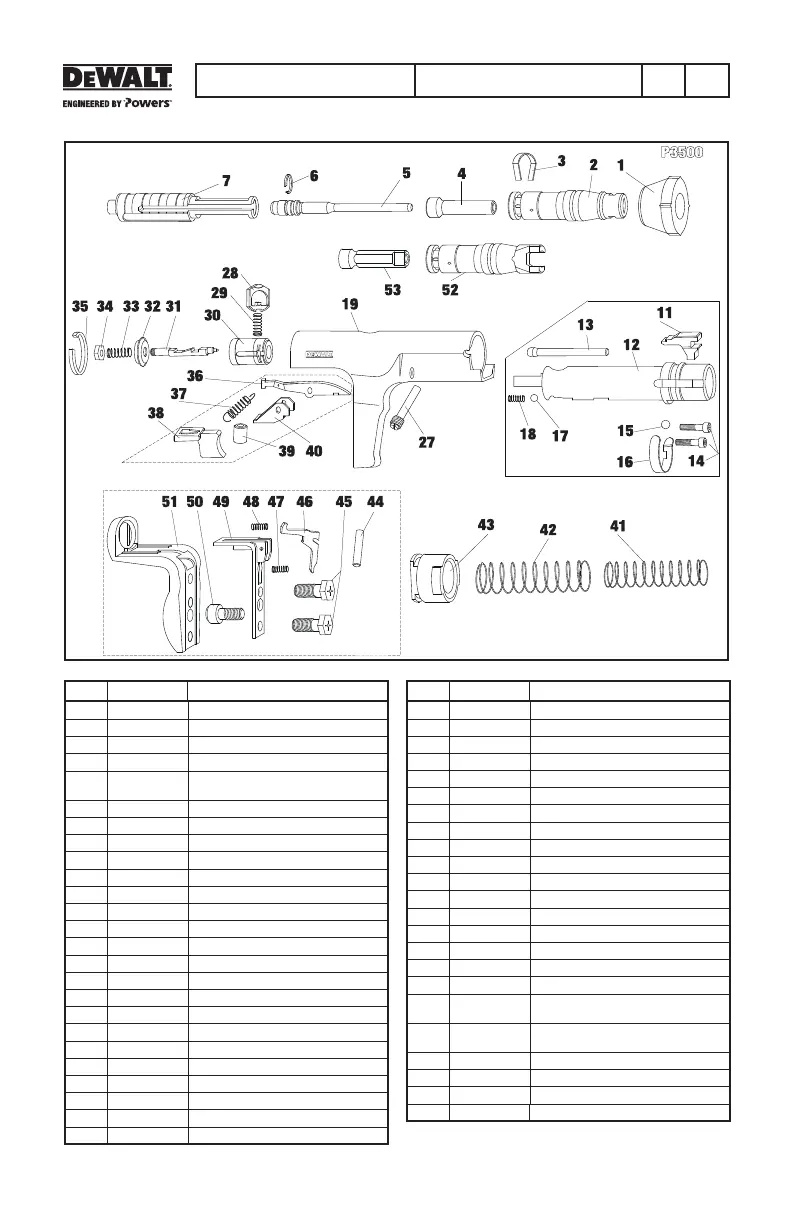

LISTE DES PIÈCES DE RECHANGE
