7.1.7
Trasformatore di controllo
Il trasformatore di controllo si trova all'interno della centralina di controllo e riduce un intervallo
di 150-240 volt a 24 volt. Sul trasformatore di controllo sono presenti due morsetti per
l'alimentazione primaria (in ingresso). Utilizzare il morsetto contrassegnato con "L1 200 V"
per le alimentazioni tra 150 e 210 volt. Utilizzare il morsetto contrassegnato con "L1 230 V"
per le alimentazioni tra 211 e 240 volt.
7.1.7.1 Collegamenti del trasformatore di controllo

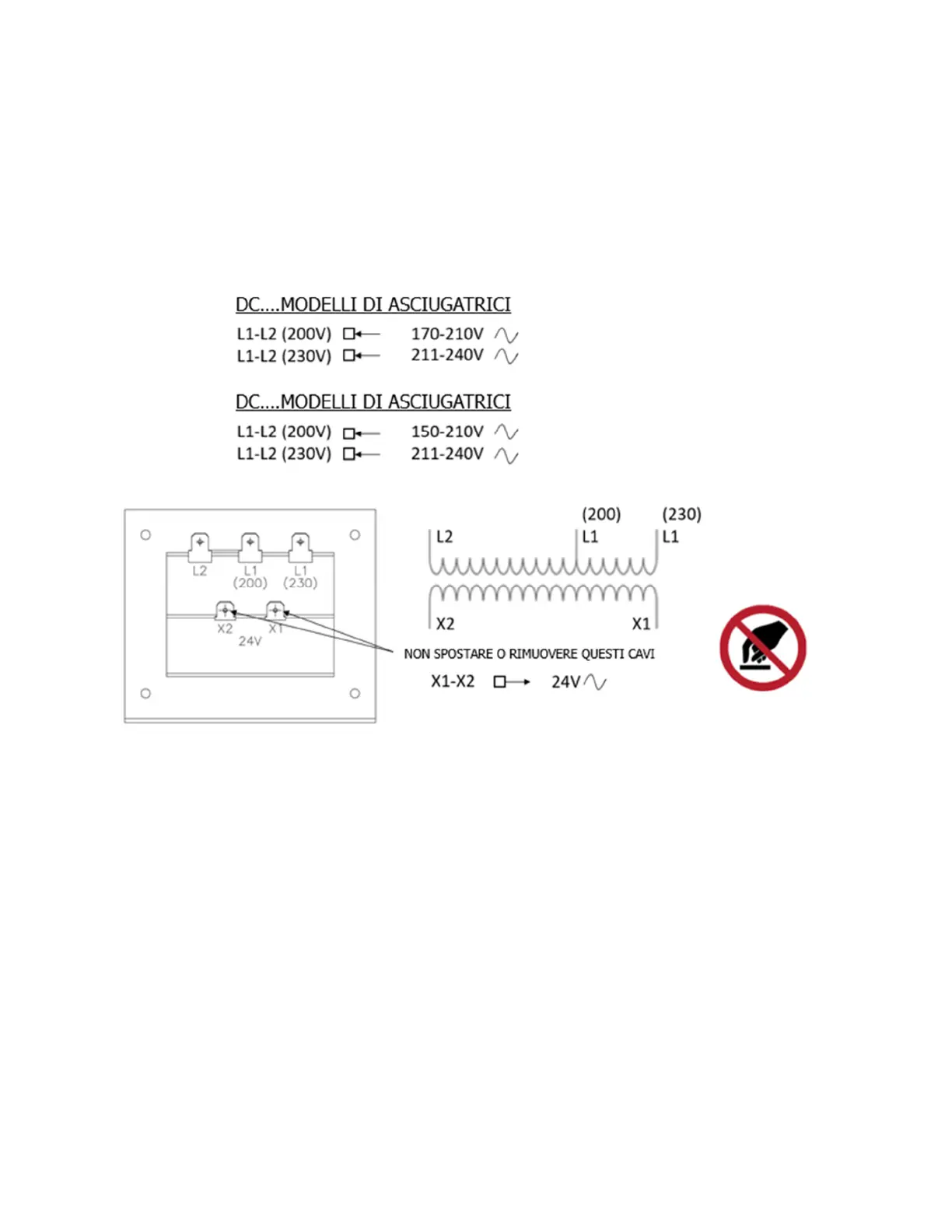

Figura 7-2 Dettagli dei collegamenti del trasformatore di controllo
