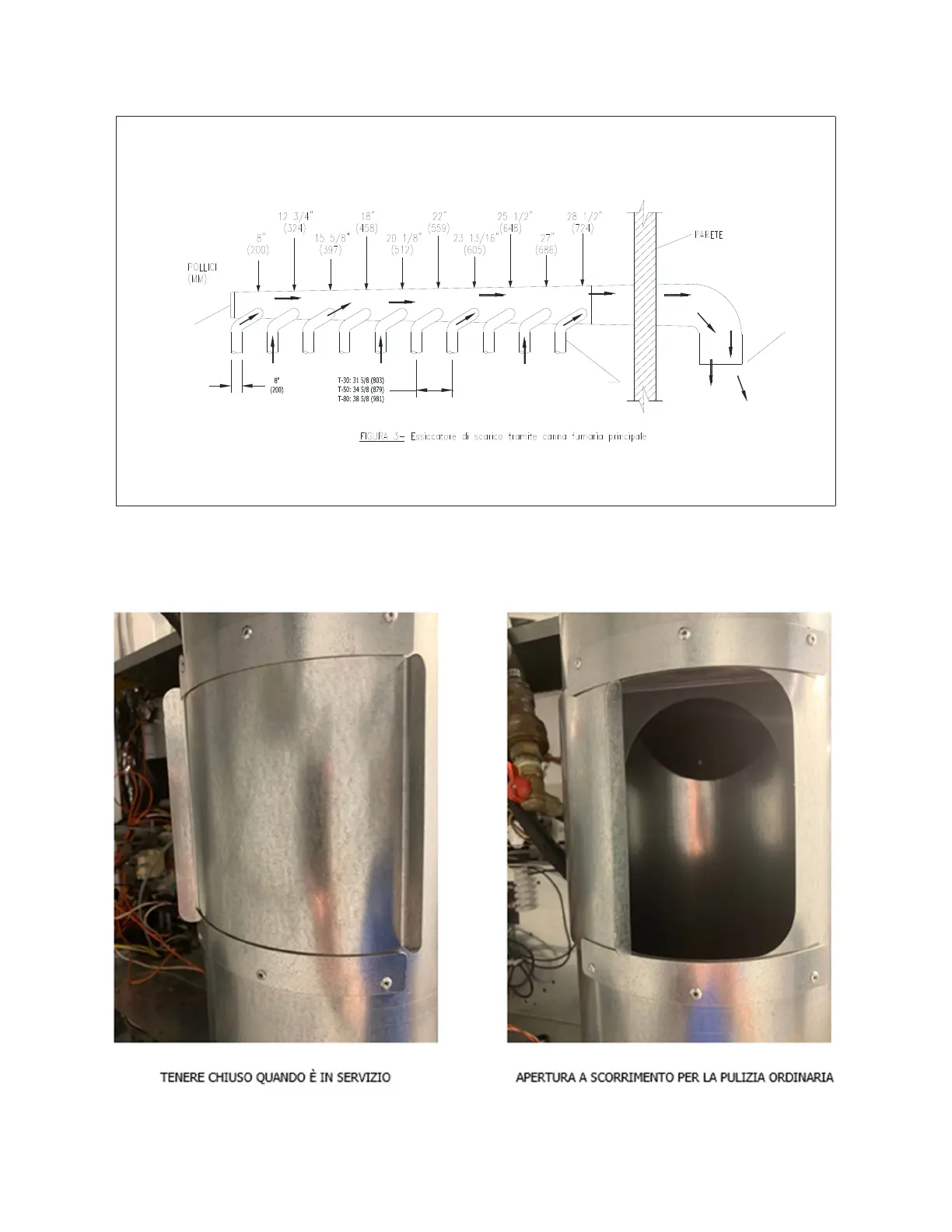

Figura 7-4 Scarico dell'asciugatrice tramite un condotto di scarico principale
Il pannello di pulizia del condotto di scarico (come mostrato sotto) deve essere chiuso quando
l'asciugatrice è in funzione:
Figura 7-5 Quadro di pulizia del condotto di scarico durante il servizio
IL DIAMETRO AUMENTA COME INDICATO
I CONDOTTI
DELL'ASCIUGATRICE
DEVONO ENTRARE CON
UN ANGOLO DI 45°
NON INSTALLARE
ALCUNO SCHERMO
O COPERTURA
ARIA DI SCARICO
(VEDI ISTRUZIONI)
COPERCHIO DI
ISPEZIONE
