DieHard DH-6M - Conexiones a Tierra y Energía de Ca; Instrucciones de Montaje

• 18 •
Sujete al menos un cable aislado de batería de 24 pulgadas (61 cm) de largo 7.2
con calibre 6 según el Calibre americano de cables (AWG, por sus siglas en
inglés) al borne NEGATIVO (NEG, N, -) de la batería.
Conecte el gancho POSITIVO (ROJO) del cargador al borne POSITIVO (POS, 7.3
P, +) de la batería.
Ubíquese junto con el extremo libre del cable que previamente sujetó al 7.4
borne NEGATIVO (NEG, N, -) de la batería a la mayor distancia posible de
la batería. Luego conecte el gancho NEGATIVO (NEGRO) del cargador al
extremo libre del cable.
No se ubique en posición frontal a la batería al realizar la conexión nal.7.5
Conecte el condón de alimentación del cargador de CA al tomacorriente.7.6
Al desconectar el cargador, siempre hágalo en forma inversa al procedimiento 7.7
de conexión y realice la primera conexión tan lejos de la batería como
sea posible.
Una batería marina (para barcos) se debe retirar y cargar en tierra. Para 7.8
realizar una carga a bordo se necesitan equipamientos especialmente
diseñados para uso marino.
CONEXIONES A TIERRA Y ENERGÍA DE CA8.
EL RIESGO DE DESCARGA ELÉCTRICA O
INCENDIO

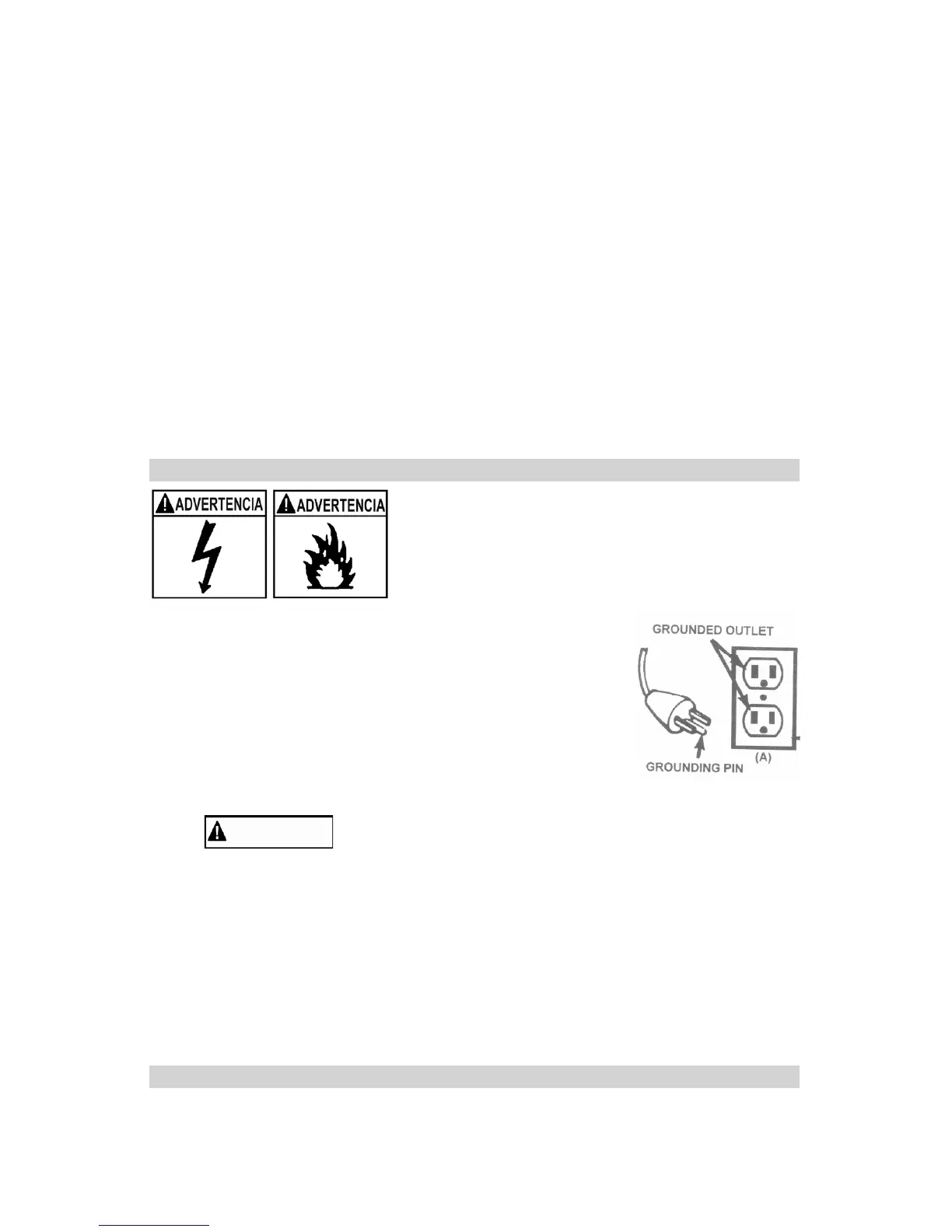

Este cargador de batería está destinado a un uso en 8.1
un circuito con tensión nominal de 120 V y posee un
enchufe con descarga a tierra que luce como el enchufe
ilustrado. El cargador debe poseer una descarga a
tierra para reducir el riesgo de descargas eléctricas.
El enchufe se debe conectar a un tomacorriente
adecuadamente instalado y que cuente con descarga a
tierra de acuerdo con todas las ordenanzas y códigos.
Los pasadores del enchufe deben adaptarse al
receptáculo (tomacorriente). No utilizar con un sistema
que no posea descarga a tierra.
PELIGRO
8.2 Nunca altere el cable o enchufe de C.A. suministrado, si
no se ajusta al tomacorriente, haga instalar un tomacorriente adecuado con
descarga a tierra por medio de un electricista capacitado. Una conexión
inadecuada puede provocar un riesgo de descarga eléctrica o electrocución.
NOTA: De acuerdo a las Leyes Canadienses, el uso de un enchufe adaptador
no es permitido en el Canada. El uso de un enchufe como adaptador no se
recomienda y no debe ser utilizado Estados Unidos.
Tamaño AWG mínimo recomendado para alargadore:8.3
De 100 pies de largo o menos-use una extensión de calibre 18.•
Para más de 100 pies de largo- use una extensión de calibre 16.•
INSTRUCCIONES DE MONTAJE9.
Junto con el cargador de batería, encontrará dos abrazaderas cubiertas para
almacenar los prensacables.
Desenrede todos los cordones y extienda los cables antes de usar el cargador
de baterías.
