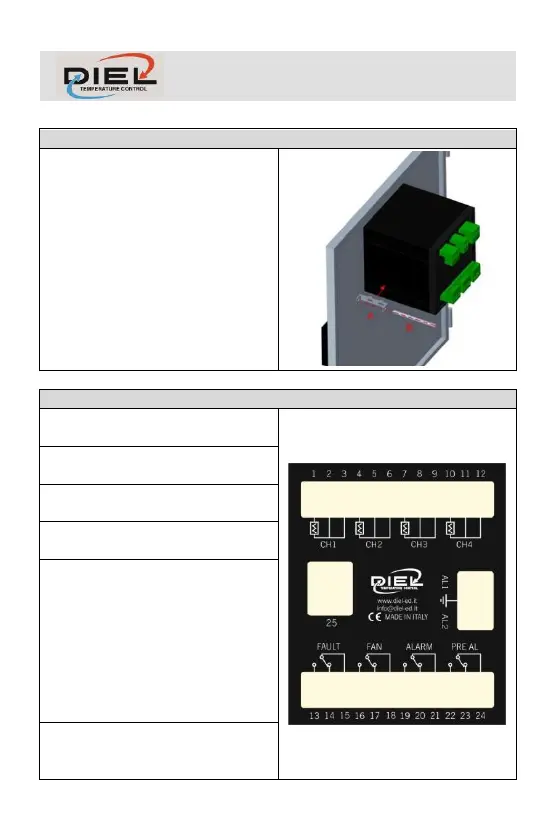

Effectuer un trou de 91x91 mm dans
le panneau puis fixer la centrale à
l'aide des crochets en dotation.
ALIMENTATION ET BRANCHEMENTS ÉLECTRIQUES
Bornes 1-2-3: Sonde canal n. 1,
couleurs blanc-rouge-rouge
Bornes 4-5-6: Sonde canal n. 2,
couleurs blanc-rouge-rouge
Bornes 7-8-9: Sonde canal n. 3,
couleurs blanc-rouge-rouge
Bornes 10-11-12: Sonde canal n. 4,
couleurs blanc-rouge-rouge
Bornes 13-14-15: Relais FAULT qui
normalement résulte exciter durant le
fonctionnement de la centrale
(FAULT STATUS A, TAB 1); dans le
cas de panne aux sondes ou de
manque d’alimentation, le relais se
désexcite (FAULT STATUS B, TAB
1).
Bornes 16-17-18: Relais FAN qui est
préposé à la gestion des ventilateurs
de refroidissement du transformateur
