DIEL MT 200 E - Alimentación y Conexiones Eléctricas; Montaje

MT 200 E ESP
- 62 -

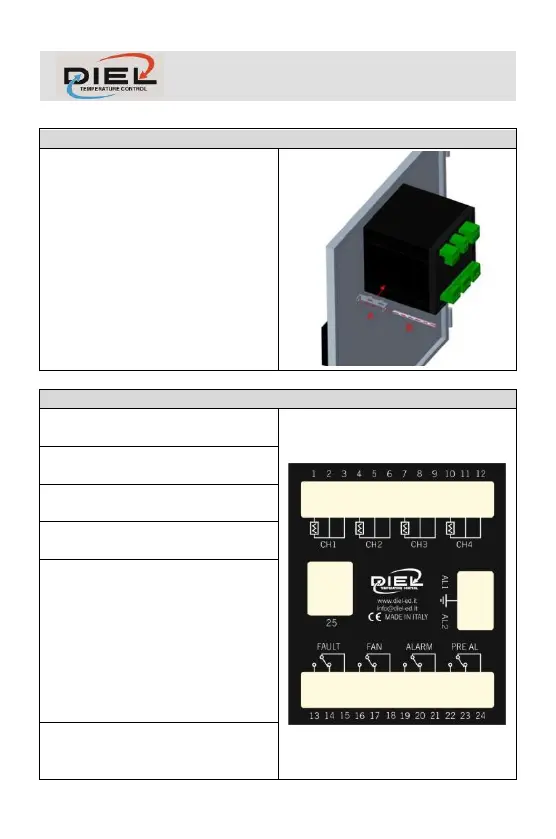

MONTAJE
Efectúe en el panel un agujero de
91X91 mm, fije la centralita con los
ganchos en dotación.
ALIMENTACIÓN Y CONEXIONES ELÉCTRICAS
Bornes 1-2-3: Sonda canal n. 1,
colores blanco-rojo-rojo
Bornes 4-5-6: Sonda canal n. 2,
colores blanco-rojo-rojo
Bornes 7-8-9: Sonda canal n. 3,
colores blanco-rojo-rojo
Bornes 10-11-12: Sonda canal n. 4,
colores blanco-rojo-rojo
Bornes 13-14-15: Relé FAULT,
resulta normalmente excitado
durante el funcionamiento de la
centralita (FAULT STATUS A, TAB
1), en caso de avería en las sondas o
falta de alimentación el relé se
desexcita (FAULT STATUS B, TAB
1).
Bornes 16-17-18: Relé FAN, está
destinado a la gestión de los
ventiladores de enfriamiento del
