locale dove è situato il trasformatore.
Morsetti 19-20-21: Relè ALARM,
viene eccitato al superamento di un
grado della soglia impostata.
Morsetti 22-23-24: Relè PRE-AL,
viene eccitato al superamento di un
grado della soglia impostata.
Morsetto 25: Porta Ethernet
connettore RJ45.
Morsetti AL1-GND-AL2: La
centralina può essere alimentata con
(24÷240) Volt AC/DC ±10% 50-60 Hz
senza rispetto di polarità.
Tutti i cavi di trasporto dei segnali di misura dovrebbero preferibilmente essere:
• separati da quelli di potenza.
• schermati meglio se anche cordati.
• di sezione non inferiore a 0.5 mm².

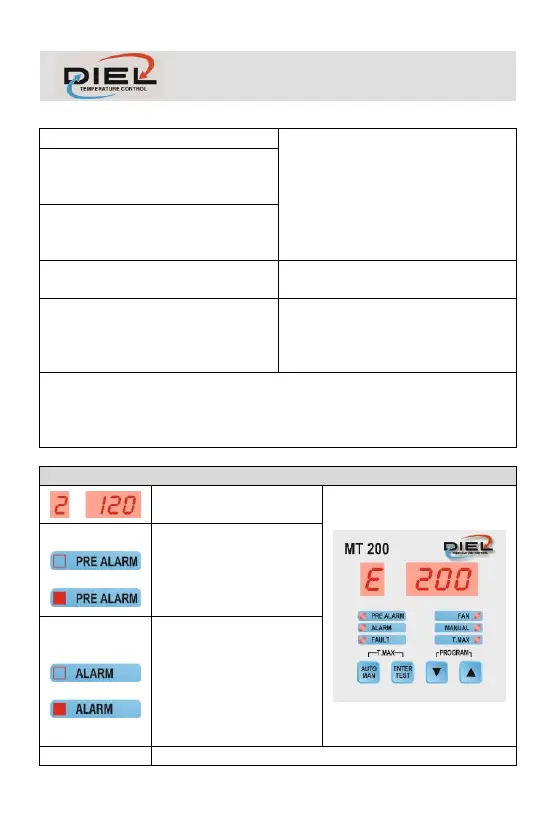

PANNELLO FRONTALE
Visualizza il canale e la
relativa temperatura.
Off
On
Segnala che almeno una
sonda ha rilevato il
superamento di almeno 1
grado del valore
impostato della soglia P.
Off
On
Segnala che almeno una
sonda ha rilevato il
superamento di almeno 1
grado del valore
impostato della soglia A.
Off
Segnala un guasto alle sonde.
