DIEL MT 200 E - Montaggio; Alimentazione E Collegamenti Elettrici

MT 200 E ITA
- 7 -

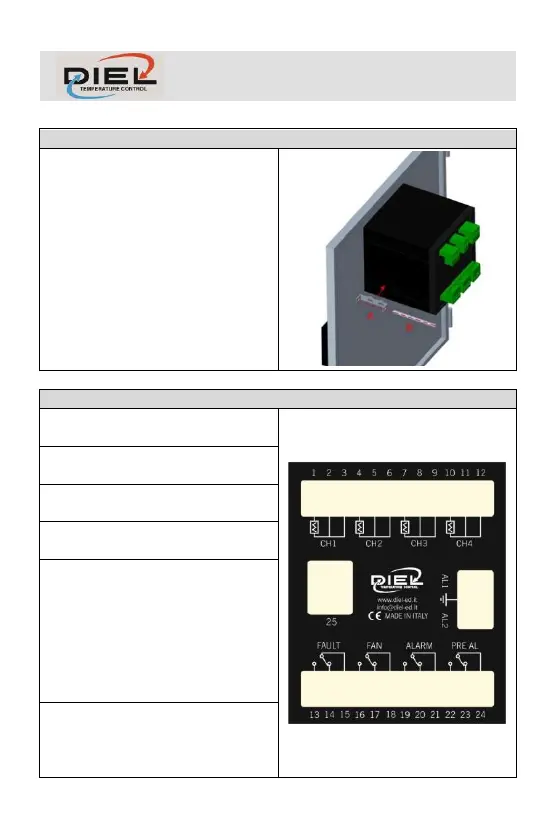

MONTAGGIO
Eseguire nel pannello un foro da
91X91 mm, fissare la centralina con i
ganci in dotazione.
ALIMENTAZIONE E COLLEGAMENTI ELETTRICI
Morsetti 1-2-3: Sonda canale nr. 1,
colori bianco-rosso-rosso.
Morsetti 4-5-6: Sonda canale nr. 2,
colori bianco-rosso-rosso.
Morsetti 7-8-9: Sonda canale nr. 3,
colori bianco-rosso-rosso.
Morsetti 10-11-12: Sonda canale nr.
4, colori bianco-rosso-rosso.
Morsetti 13-14-15: Relè FAULT,
risulta normalmente eccitato durante
il funzionamento della centralina
(FAULT STATUS A, TAB 1), in caso
di guasto alle sonde o di mancanza di
alimentazione il relè si diseccita
(FAULT STATUS B, TAB 1).
Morsetti 16-17-18: Relè FAN, è
preposto alla gestione dei ventilatori
di raffreddamento del trasformatore
oppure per il condizionamento del
