Klemmen 19-20-21: Das ALARM-
Relais wird aktiviert, wenn ein
festgelegter Schwellenwert
überschritten wird.
Klemmen 22-23-24: Das PRE-AL-
Relais wird ausgelöst, wenn ein
eingestellter Schwellenwert
überschritten wird.
Klemme 25: RJ45-Anschluss für
Ethernet-Anschluss
Klemmen AL1-GND-AL2
Das
Steuergerät kann mit (24÷240) Volt
AC/DC ±10% 50-60 Hz ohne Einhaltung
der Polarität betrieben werden.
Alle Messsignal-Transportkabel sollten vorzugsweise wie folgt sein:
• getrennt von den Stromkabeln,
• besser abgeschirmt, wenn auch umflochten.
• mit einem Querschnitt von mindestens 0,5 mm².

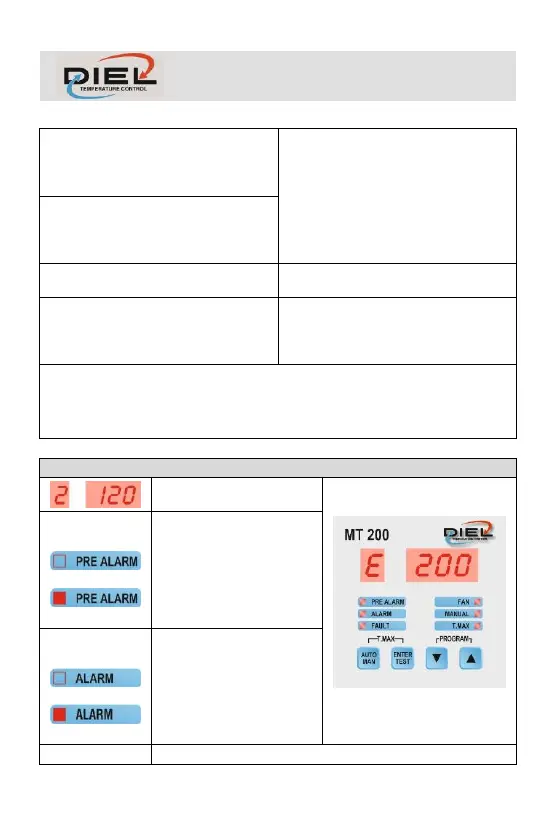

Zeigt den Kanal und seine
Temperatur an.
Zeigt an, dass
mindestens eine Sonde
erkannt hat, dass der
eingestellte Wert der
Schwelle P um
mindestens 1 Grad
überschritten wurde.
Zeigt an, dass
mindestens eine Sonde
erkannt hat, dass der
eingestellte Wert der
Schwelle A um
mindestens 1 Grad
überschritten wurde.
Zeigt einen Sondenfehler.
