3.3.7. Conexión fotocélula:
La función de la fotocélula, es invertir el movimiento de la puerta en el caso de
detectar un obstáculo si esta está cerrando o está abierta (en este caso, no
cierra).
Es aconsejable que la distancia entre el receptor y emisor de la fotocélula sea
superior a 2 metros. De otro modo afectaría a su funcionamiento. Si Conecta la
fotocélula, quite el puente que viene de fábrica entre 5 y 6 en J1.
Consta de un emisor y un receptor de infrarrojos, que se sitúan a los lados de
la puerta. Tiene que instalarse alineada en una altura de entre 50 – 60 cm. del
suelo (dependiendo de la altura del vehículo que se posea). Cuando el haz de
infrarrojos se corta, y no llega al receptor se detecta obstáculo.
Hay un LED amarillo que indica el estado de la fotocélula.
Cuando la fotocélula está correctamente instalada y orientada debe
permanecer encendido.
Cuando la fotocélula detecta un obstáculo se apaga el LED.

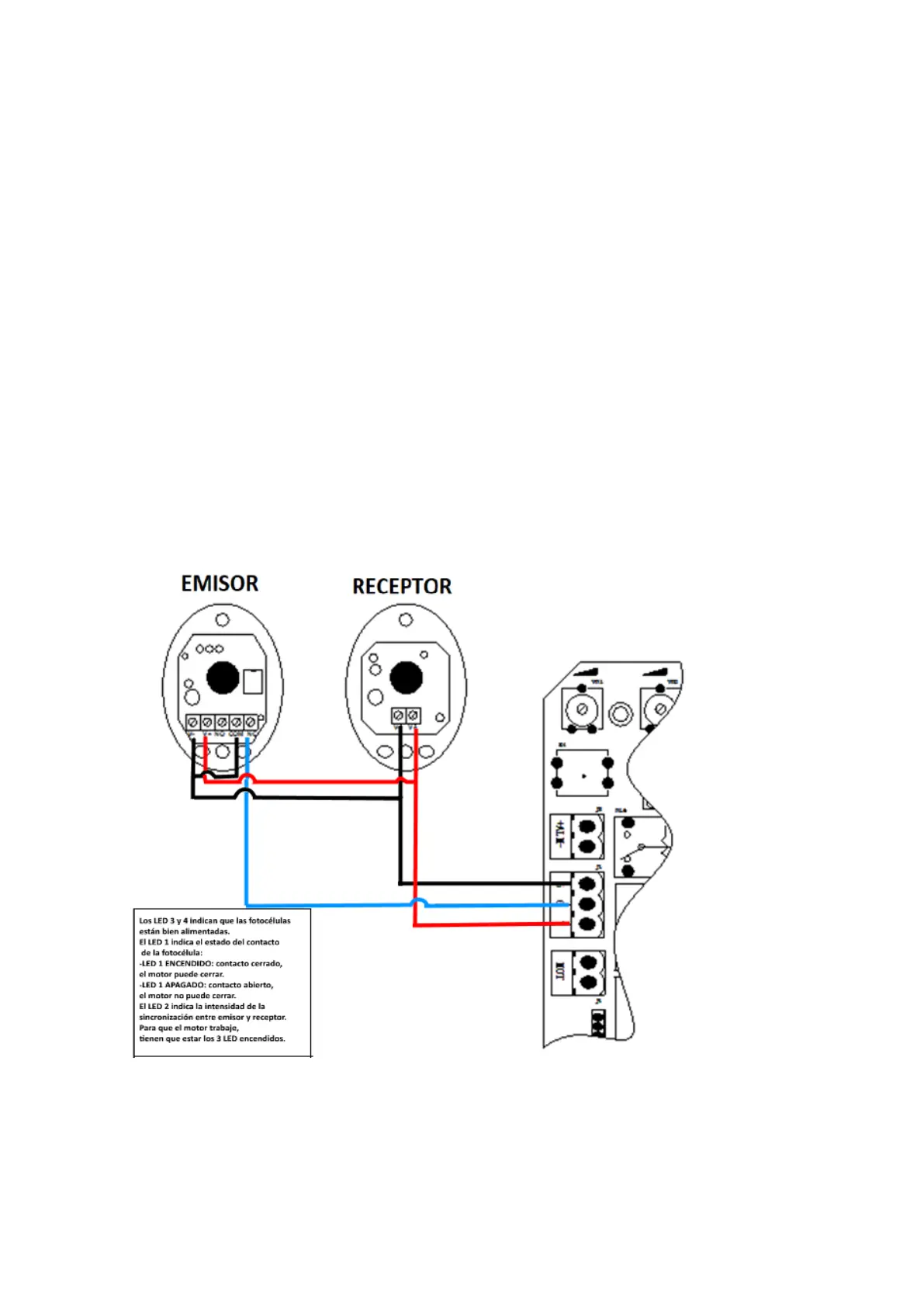

Conecte la fotocélula al circuito de control como en la imagen.
