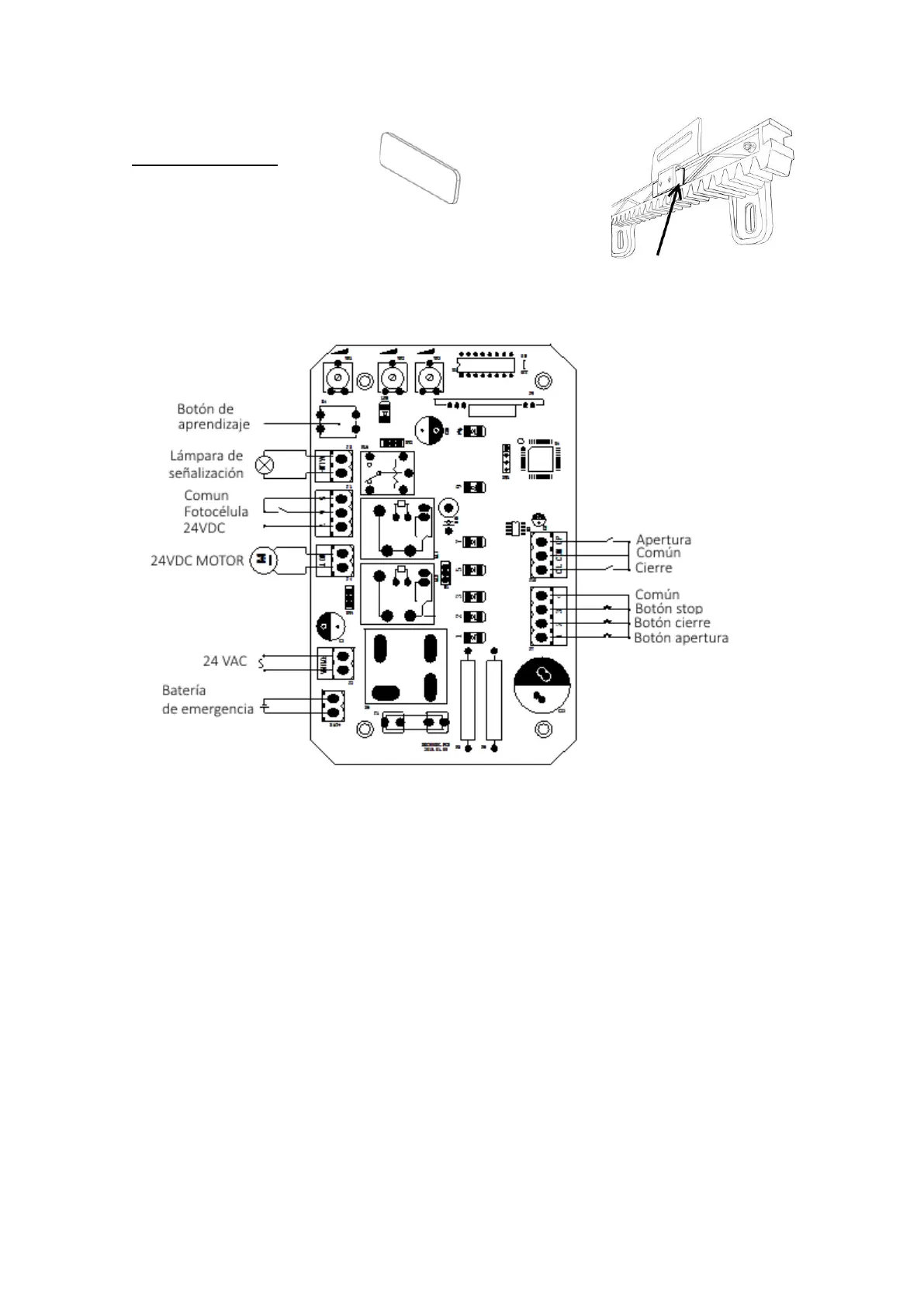

Placa separadora
Colocar la pieza entre el soporte del final de carrera y
la cremallera como se muestra en la imagen.
3.3.5 Conexión cuadro de maniobras:
El cuadro de maniobras está dotado con una serie de leds (luces) que indican el
estado de las entradas para encontrar más fácilmente eventuales anomalías de
instalación:
LED nº 1: botón apertura Normalmente Abierto
LED nº 2: botón cierre Normalmente Abierto
LED nº 3: botón stop Normalmente Abierto
LED nº 5: final de carrera derecho (el más bajo) Normalmente Cerrado
LED nº 7: final de carrera izquierdo (el más alto) Normalmente Cerrado
LED nº 9: contacto fotocélula Normalmente Cerrado
Led encendido: el contacto está cerrado
Led apagado: el contacto está abierto
El led PWR indica que el cuadro está alimentado y el led LRN se enciende
cuando vamos a programar mandos
