12

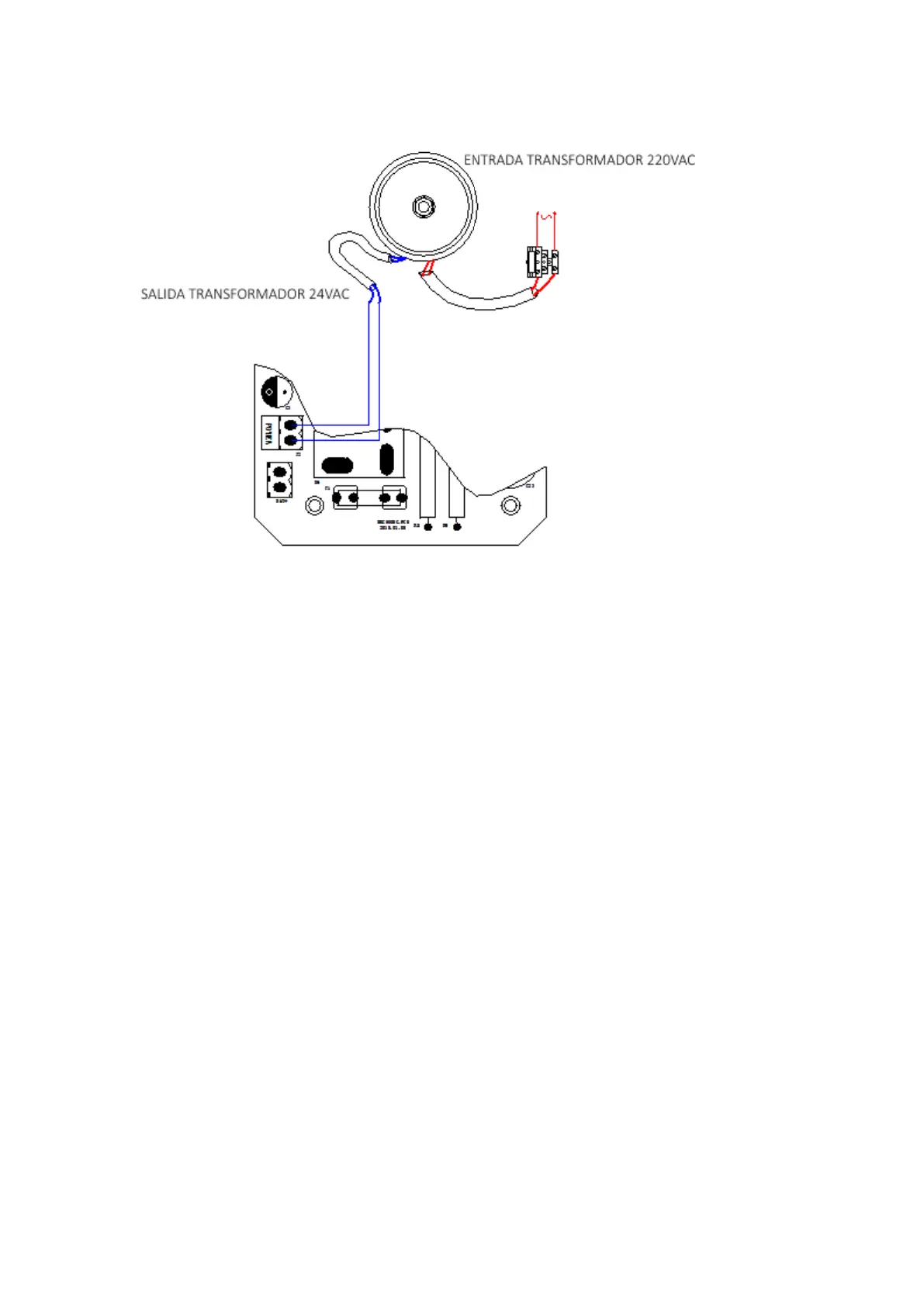

Entrada alimentación Transformador:
Instrucciones cableado:
- BORNES J1
5 COM (GND)
6 Entrada fotocélula (Normalmente Cerrado.)
7 Salida de alimentación para accesorios +24 VDC
- BORNES J2
Conectar a 24VAC transformador (precableado de fábrica)
- BORNES BAT +
Conector para batería de emergencia (no incluida. Respectar polaridad)
- BORNES J4
Cableado del motor (Cable rojo en la parte superior, cable negro inferior,
precableado de fábrica)
