13
- BORNES J7
1 Pulsador externo para apertura (Normalmente Abierto)
2 Pulsador externo para cierre (Normalmente Abierto)
3 Pulsador externo para parar la maniobra (Normalmente Abierto)
4 Común para pulsadores externos.
En caso de seleccionar el funcionamiento con un solo pulsador, conectar
entre los bornes 1 y 4.
- BORNES J8
24VDC Lámpara de señalización. Max. 10W y salida alimentación fotocélulas
en funcionamiento Energy Saving (ver párrafo “CONEXIÓN PANEL SOLAR)
- BORNES J10
OP - Final de carrera en apertura
COM - Común del final de carrera
CL - Final de carrera en cierre
(precableado de fábrica)

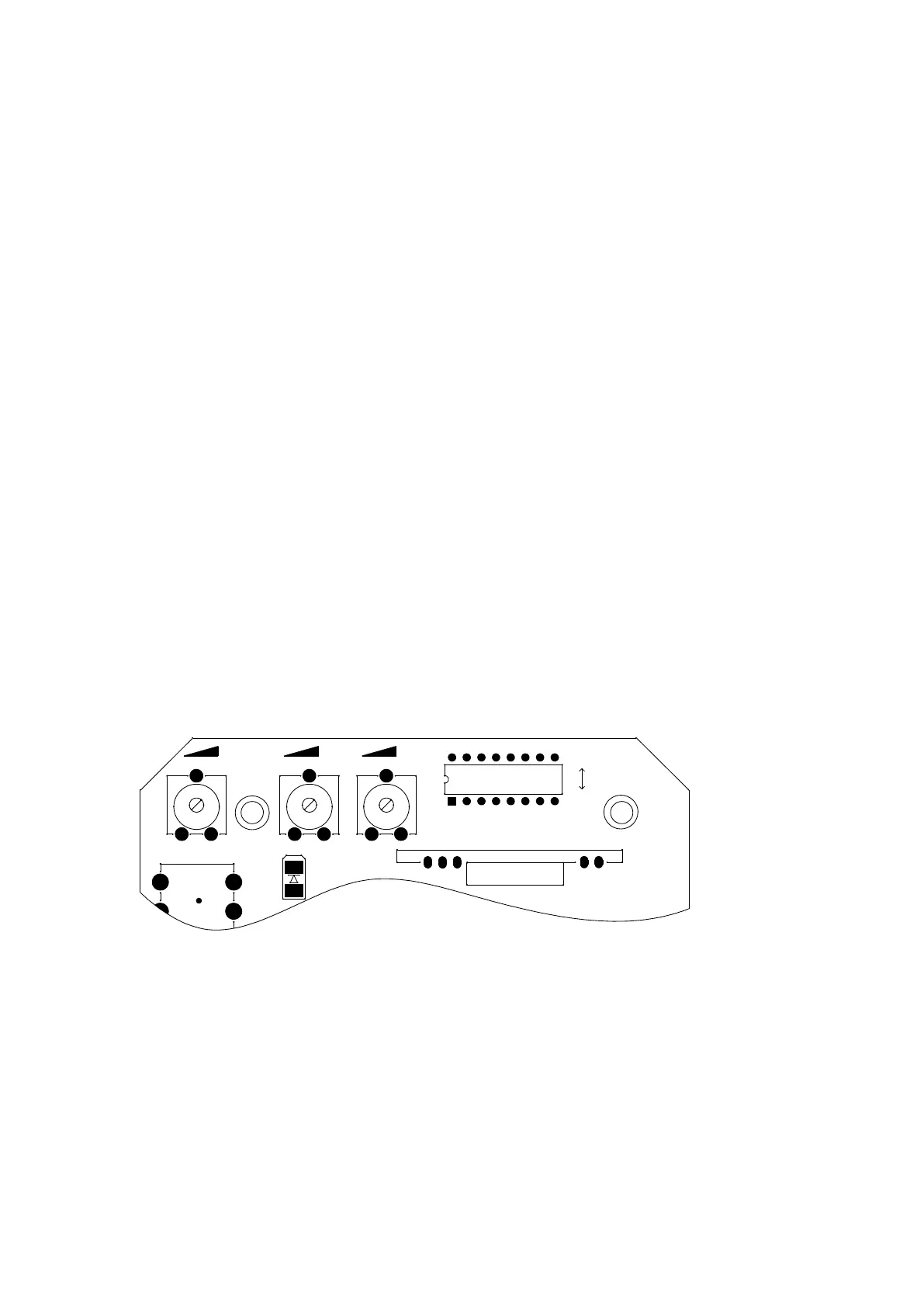

VR1VR1 VR2VR2 VR3VR3
U1U1
ONON
OFFOFF
J9J9
LRNLRN
K4K4
1 2 3 4 5
6
7
8
VR1: Para ajustar el tiempo total de trabajo del motor. Girar hacia la derecha
para aumentar, a la izquierda para reducir. El tiempo total disponible va de 10
segundos como mínimo hasta 90 segundos como máximo. Este tiempo tiene
que ser ligeramente superior al que necesita el motor para hacer el recorrido
total de la puerta.
VR2: No se usa
