8

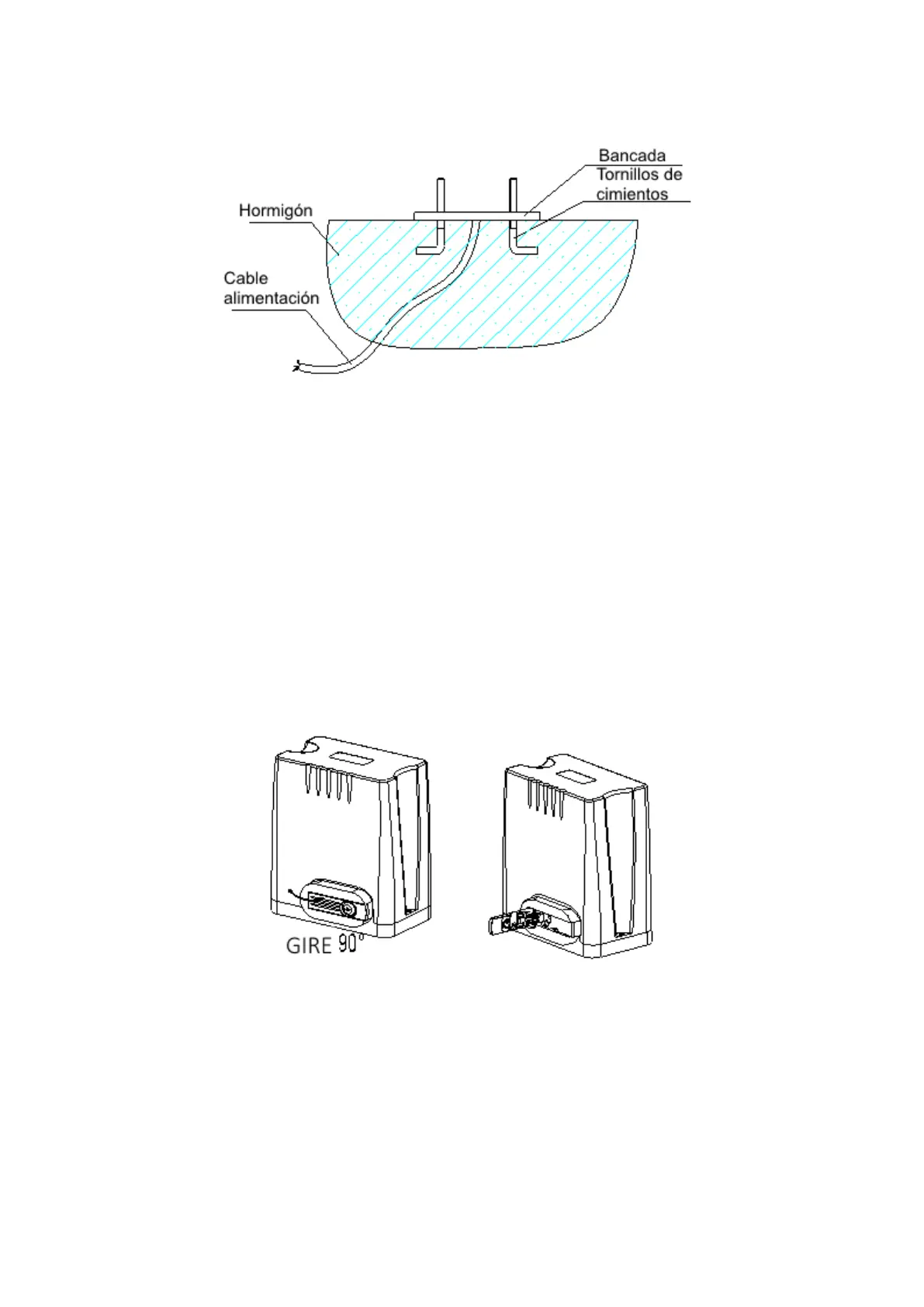

Tornillos a empotrar:
3.3.2 Instalación motor:
Saque la tapa de plástico de motor y guarde los tornillos.
Antes de colocar el motor, asegúrese haber pasado todos los cables en los
tubos correspondientes. Los cables de alimentación deben tener una sección
mínima de 1,5 mm², los de la lámpara 1 mm² y las fotocélulas 0,5 mm². Por
favor desbloquee el motor antes de la instalación: inserte la llave y tire de la
palanca hasta que quede a 90 ° de su posición inicial, tal y como se muestra en
la imagen siguiente. Después gire el piñón externo y asegúrese que puede
girar suavemente.
DESBLOQUEO DEL MOTOR
Coloque el motor encima de la bancada, ajústelo paralelo a la puerta y a la
distancia correcta de la misma utilizando las regulaciones del motor. Guíese
con un trozo de cremallera, que en condiciones óptimas tiene que quedar en
medio del piñón de arrastre.
