O painel de controle é equipado com uma série de LEDs (luzes) que
indicam o status das entradas para encontrar mais facilmente
possíveis anomalias de instalação:
LED nº 1: botão normalmente aberto
LED nº 2: botão Fechar normalmente aberto
LED nº 3: botão de parada normalmente aberto
LED nº 5: interruptor de limite baixo (limite direito) normalmente
fechado
LED nº 7: interruptor de limite alto (limite esquerdo) normalmente
fechado
LED nº 9: contato de fotocélula normalmente fechado
Led on: o contato está fechado
Led off: o contato está aberto
O led PWR indica que o painel está ligado e o led LRN acende
quando vamos programar controles

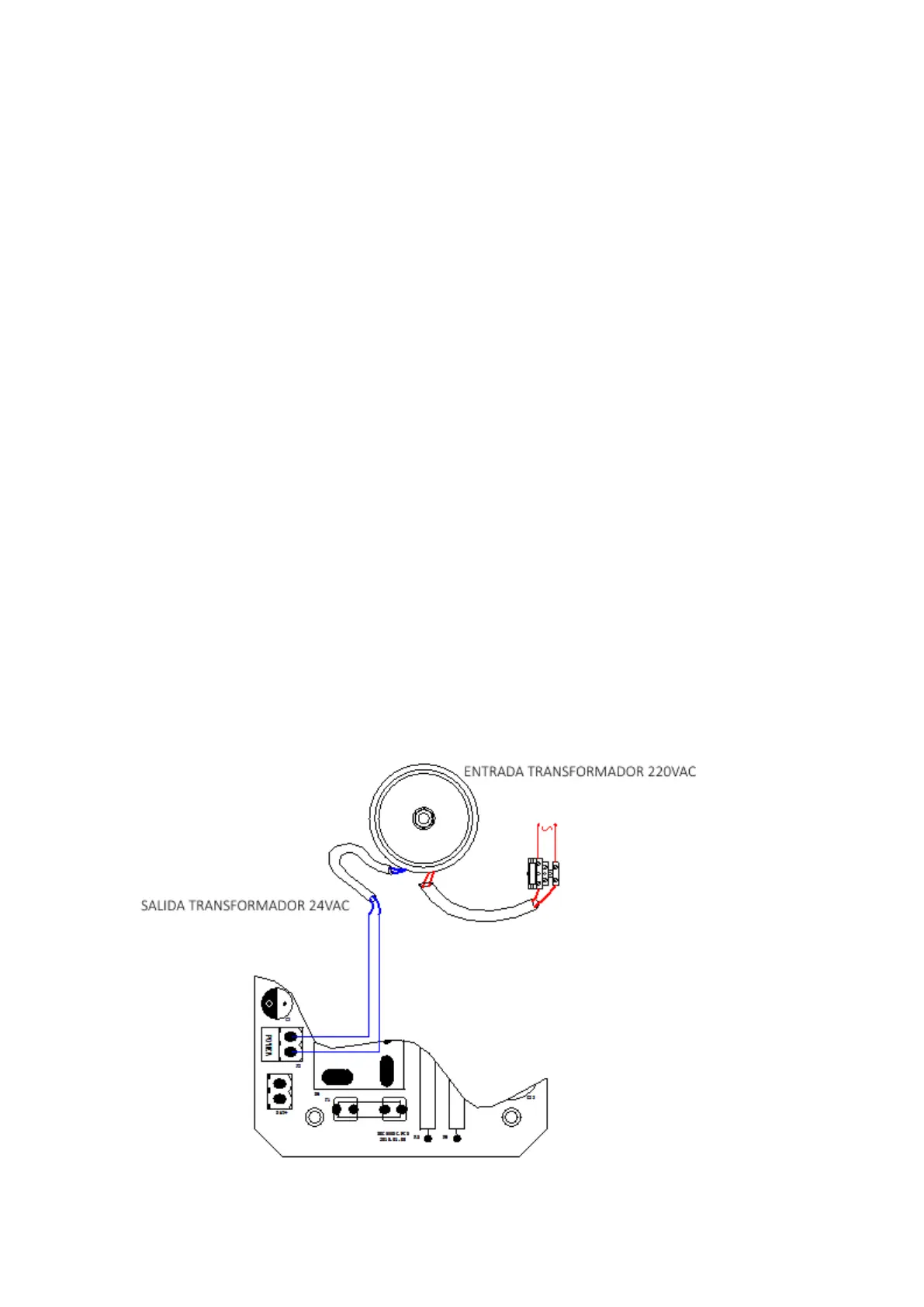

Entrada da Alimentação do Transformador:
