15
- J10 Terminal
OP – Fim de curso de abertura
COM - Comum do fim de curso
CL - Fim de curso de fecho
(ligado de fábrica)

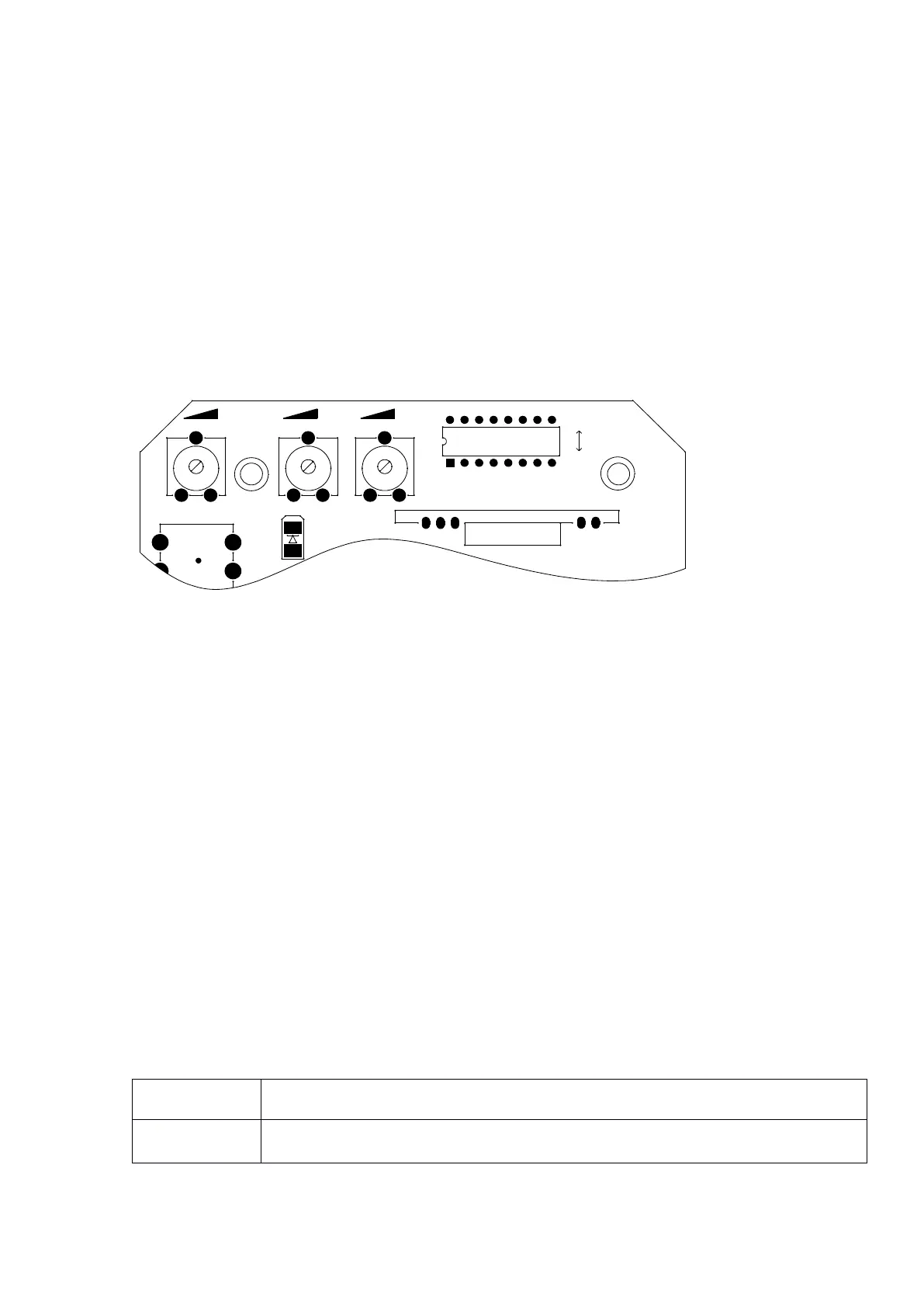

VR1VR1 VR2VR2 VR3VR3
U1U1
ONON
OFFOFF
J9J9
LRNLRN
K4K4
1 2 3 4 5
6
7
8
VR1: Para ajustar o tempo total de trabalho do motor. Gire para a
direita para aumentar, para a esquerda para reduzir. O tempo total
disponível varia de 10 segundos, no mínimo, até 90 segundos, no
máximo. Este tempo tem que ser um pouco mais alto do que o
motor precisa para fazer o curso total da porta.
VR2: não usado
VR3: Para regular a força que o motor deve detectar para inverter a
manobra perante um obstáculo. Para a direita para aumentar a
força e para a esquerda para reduzi-lo.
3.3.6 Ajustes de programação Dip Switch:
1 ON 2 OFF: tempo de fecho automático são 3 s.
