PORTUGUÊS
20
DESCRIÇÃO DO QUADRO
O quadro CITY7 é um produto V2 inovador que garante a
segurança e a confiabilidade para a automação dos portões de
b
atente.
O projecto do CITY7 visou a realização de um produto que
pudesse atender todas as exigências, obtendo um quadro
extremamente versátil que satisfaz todos os requisitos necessários
a uma instalação funcional e eficiente.
• Alimentação 230 VAC ou 120 VAC, consoante os modelos,
para 2 motores monofásicos máx. 700W.
• Ingresso para selector chave ou botão.
• Ingresso para célula fotoeléctrica de segurança.
• Ingresso para costa de segurança capaz de administrar
costas clássicas com contacto normalmente fechado e costas
de borracha condutora com resistência nominal de 8,2 kohm.
• Testes dos dispositivos de segurança antes de qualquer
abertura.
• Lógica de funcionamento programável através de dip-switch.
• Regulação da potência dos motores e dos tempos de
trabalho mediante trimmer.
• Conector rápido para inserção de um receptor da série Mr1.
• Monitorização dos ingressos (START, STOP, CÉLULA
FOTOELÉCTRICA, COSTA) através do LED.
• Saída para luz de cortesia.
• Contentores IP55.
REGULAÇÃO DA POTÊNCIA E DOS TEMPOS
DE TRABALHO
A potência e os tempos de trabalho são regulados mediante 4
trimmer presentes no quadro:
POWER: potência do motor.
WORK: tempo de trabalho dos motores (2 ÷ 120 segundos).
ATENÇÃO: aconselha-se executar a programação do tempo
de trabalho com a função de abrandamento desabilitada (DIP 5
OFF).
ATENÇÃO: A REGULAÇÃO DOS TEMPOS DEVE SER
EFECTUADA COM O PORTÃO PARADO
PAUSE: tempo de pausa que antecede a fechadura
automática (2 ÷ 150 segundos).
DELAY: tempo de ralentización entre os dois batentes
(0 ÷ 90 segundos).
INDICADORES (LED) NO QUADRO
As casas evidenciadas indicam as condições do led quando o
portão está em repouso.

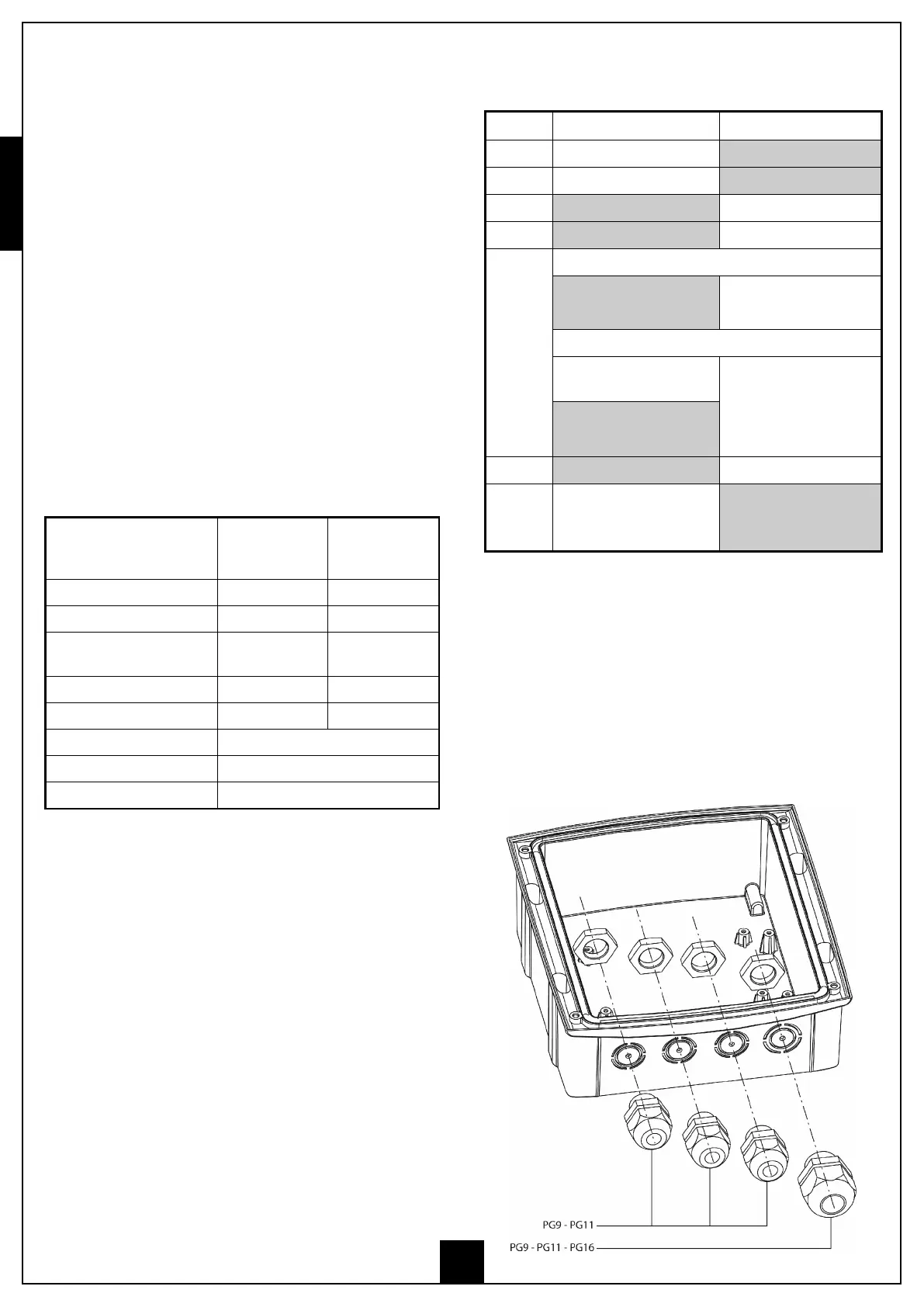

MONTAGEM DOS PASSADORES DE CABOS
O contentor está predisposto para a montagem de 4 passadores
de cabos nos próprios alojamentos com pré ruptura.
O tipo de passador de cabos é indicado na figura.
ATENÇÃO:
• Antes de furar o contentor cabe desmontar a
placa electrónica.
• Furar o contentor com uma ponta idónea às
dimensões do passador de cabos.
• Fixar os passadores de cabos com porcas adequadas.
CARACTERÍSTICAS
TÉCNICAS
Modelos 230V Modelos 120V
Alimentação 230V / 50Hz 120V / 60Hz
Carga máx motores 700W 700W
Carga máx acessórios
alimentados a 24 VAC
3W 3W
Temperatura de trabalho -20 ÷ +60 °C -20 ÷ +60 °C
Fusíveis de protecção F1 = 5A delayed F1 = 8A delayed
Dimensões 170 x 185 x 70 mm
Peso 800 g
Protecção IP55
LED ACESO APAGADO
START ingresso START fechado ingresso START aberto
IN2 ingresso START P. fechado ingresso START P. aberto
STOP ingresso STOP fechado ingresso STOP aberto
PHOTO ingresso PHOTO fechado ingresso PHOTO aberto
EDGE
Costa tradicional ou óptica
Ingresso EDGE fechado
(costa não esmagada)
Ingresso EDGE aberto
(costa esmagada)
Costa de borracha resistível
Ingresso EDGE fechado
(
costa esmagada)
Ingresso EDGE aberto
(anomalia)
Costa NÃO esmagada:
8K2 entre ingresso EDGE
e comum (-)
mains Quadro alimentado Quadro NÃO alimentado
overload
Sobrecarga de
alimentação nos
acessórios
Alimentação dos
acessórios nos limites de
funcionamento
