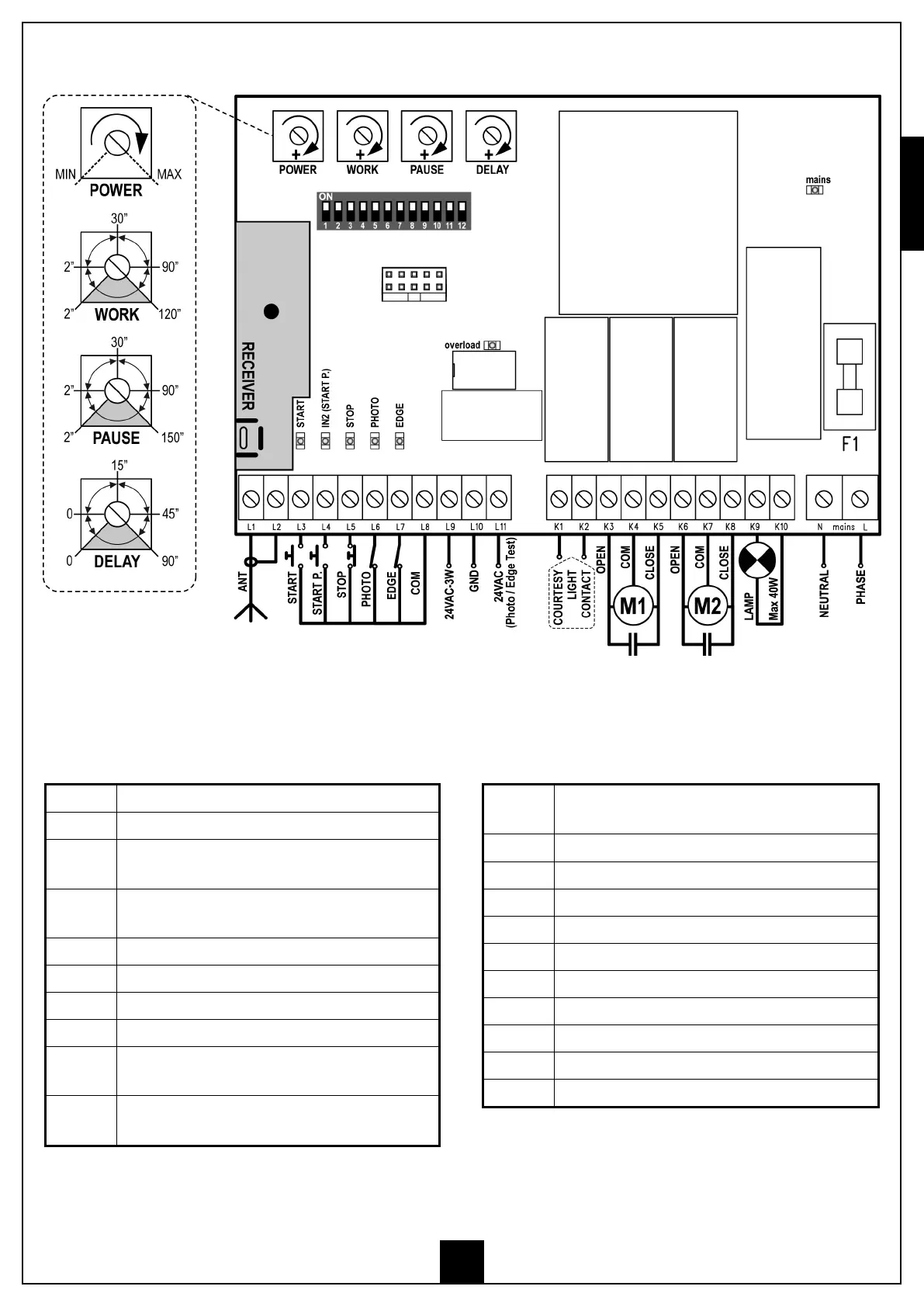

TABELA CONEXÕES ELÉCTRICAS
L1 Antena
L2 Blindagem antena
L3
Comando de abertura para a conexão de
dispositivos tradicionais com N.A.
L4
Comando de abertura pedestre para a conexão de
dispositivos tradicionais com N.A.
L5 Comando de STOP. Contacto N.C.
L6 Célula fotoeléctrica. Contacto N.C.
L7 Costa. Contacto N.C. ou costa de borracha resistível
L8 Comum (-) comandos
L9 - L10
Saída alimentação 24VAC para células fotoeléctricas
e outros acessórios
L10 - L11
Alimentação TX células fotoeléctricas para Teste
funcional
K1 - K2
Contacto para activar o temporizador de uma luz de
cortesia
K3 Abertura motor 1
K4 Comum motor 1
K5 Fechadura motor 1
K6 Abertura motor 2
K7 Comum motor 2
K8 Fechadura motor 2
K9 - K10 Pisca-pisca 230VAC 40W / 120VAC 40W
N Neutro alimentação 230VAC / 120VAC
L Fase alimentação 230VAC / 120VAC
J1 NÃO UTILIZADO
ATENÇÃO: Os ingressos normalmente fechados (STOP, PHOTO, EDGE) quando não utilizados devem ser ponteados com o
COMUM (-) COMANDOS
