PORTUGUÊS
22
I
NSTALAÇÃO
A instalação do quadro, dos dispositivos de segurança e dos
acessórios deve ser executada com a alimentação desconexa.
ALIMENTAÇÃO
O quadro deve ser alimentado por uma linha eléctrica de 230V -
50Hz o 120V - 60Hz consoante os modelos, protegida por um
interruptor térmico magnético diferencial em conformidade com
as normas da lei.

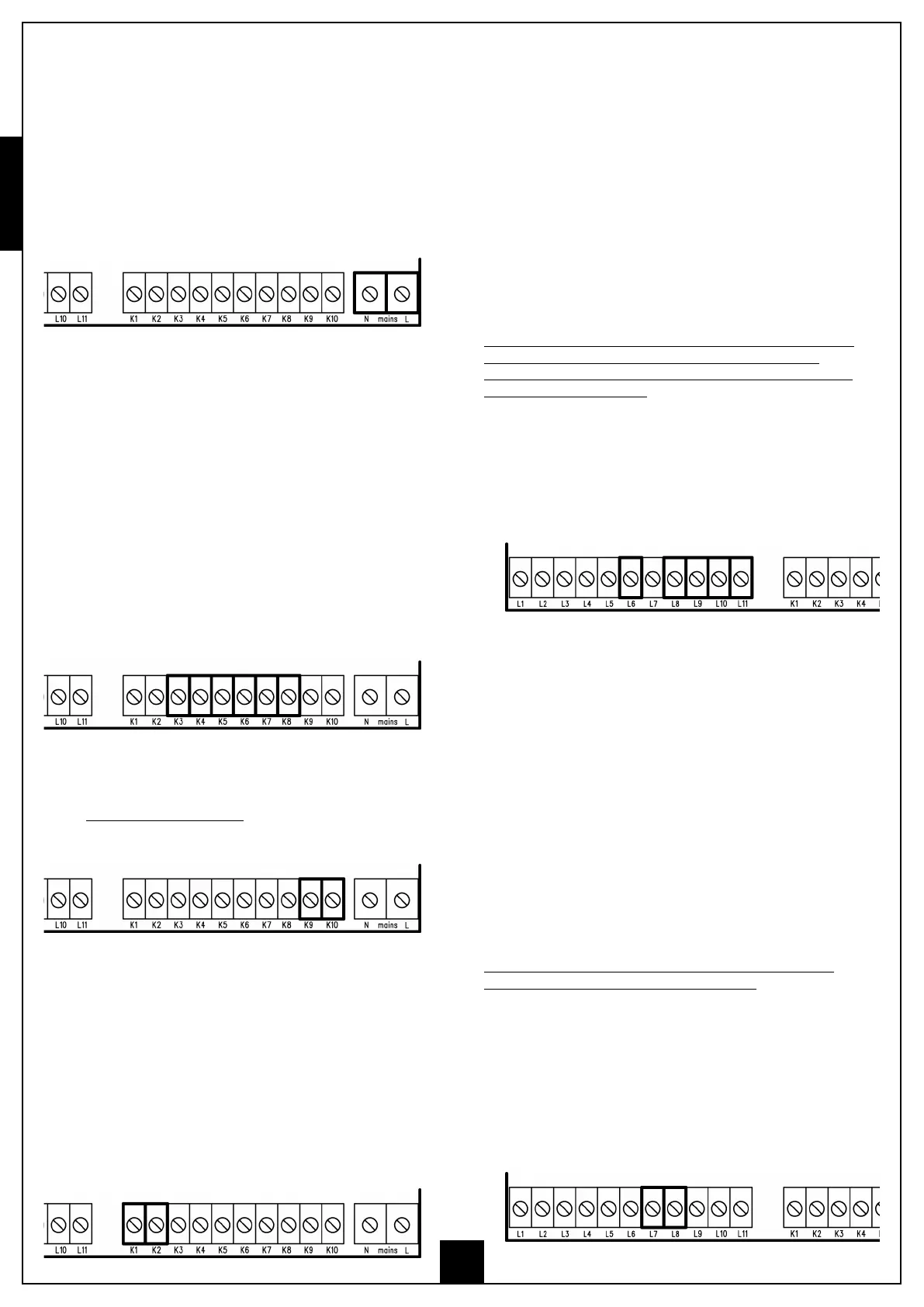

Conectar os cabos de alimentação aos bornes L e N do quadro.
MOTORES
O quadro pode pilotar um ou dois motores assíncronos com
energia alternada. Se o quadro deve comandar um só motor, este
deve ser conectado aos respectivos bornes do motor 1.
Conectar os cabos do motor 1 como indicado a seguir:
• Cabo para a abertura ao borne K3
• Cabo para a fechadura ao borne K5
• Cabo comum de retorno ao borne K4
• Condensador de arranque entre os bornes K3 e K5
Conectar os cabos do motor 2 (se existe) como indicado a seguir:
• Cabo para a abertura ao borne K6
• Cabo para a fechadura ao borne K8
• Cabo comum de retorno ao borne K7
• Condensador de arranque entre os bornes K6 e K7
PISCA-PISCA
O quadro prevê o uso de um pisca-pisca de 230V - 40W o 120V
- 40W com intermitência interna.
Conectar os cabos aos bornes K9 e K10.
LUZ DE CORTESIA
Esta saída fornece um contacto limpo normalmente aberto que
se fecha durante aproximadamente 1 segundo no início de uma
fase de abertura. Este contacto pode ser utilizado para activar o
temporizador de uma luz de cortesia (carga máx: 230V - 4 A).
NOTA: Não dispondo de um temporizador pode-se escolher de
pilotar a luz de cortesia utilizando o canal 4 do receptor MR1:
canal programável como biestável ou timer (ler atentamente as
instruções anexada ao receptor MR1).
O contacto é fornecido nos bornes K1 e K2.
C
ÉLULAS FOTOELÉCTRICAS
O quadro fornece uma alimentação de 24VAC para células
fotoeléctricas com contacto normalmente fechado e pode executar
u
m teste de funcionamento antes de iniciar a abertura do portão.
O funcionamento da célula fotoeléctrica pode ter duas
configurações:
1. Célula fotoeléctrica sempre activa:
Intervenção da célula fotoeléctrica durante a abertura ou a
fechadura provoca a paragem do portão. Ao reactivar a
célula fotoeléctrica o portão abrir-se-á completamente.
2. Célula fotoeléctrica NÃO activa na abertura:
A intervenção da célula fotoeléctrica durante a abertura é
ignorada.
A intervenção da célula fotoeléctrica durante a fechadura
provoca a reabertura completa do portão.
Independentemente da configuração escolhida, com o portão
aberto em pausa a contagem do tempo para a eventual
fechadura automática terá início somente depois que a célula
fotoeléctrica for reactivada.
• Conectar os cabos de alimentação dos transmissores das
células fotoeléctricas entre os bornes L10 (GND) e L11 (+)
do quadro.
• Conectar os cabos de alimentação dos receptores das células
fotoeléctricas entre os bornes L10 (GND) e L9 (+) do quadro.
• Conectar a saída dos receptores das células fotoeléctricas
entre os bornes L6 e L8 do quadro.
COSTAS SENSÍVEIS
O quadro é dotado de um ingresso para administrar as costas de
segurança; este ingresso é capaz de administrar a costa clássica
com contacto normalmente fechado e a costa de borracha
condutora com resistência nominal de 8,2 kohm.
O funcionamento da costa pode ter duas configurações:
1. Costa sempre activa:
A intervenção da costa durante a abertura ou a fechadura
provoca a inversão do movimento para liberar o corpo que
causou a intervenção da costa.
Após aproximadamente 3 segundos ocorre a paragem do
portão.
2. Costa NÃO activa na abertura:
A intervenção da costa durante a abertura é ignorada.
A intervenção da costa durante a fechadura provoca a
reabertura completa do portão.
Independentemente da configuração escolhida, a eventual
sucessiva fechadura automática será anulada.
Costa clássica com contacto normalmente fechado: conectar
os cabos da costa entre os bornes L7 e L8 do quadro.
Para satisfazer os requisitos da normativa EN12978 é necessário
instalar costas sensíveis dotadas de um quadro que verifique
constantemente a correcta funcionalidade. Ao serem utilizados
quadros que tenham a possibilidade de executar o teste mediante
a interrupção da alimentação, conectar os cabos de alimentação
do quadro entre os bornes L10 (GND) e L11 (+).
