PORTUGUÊS
23
C

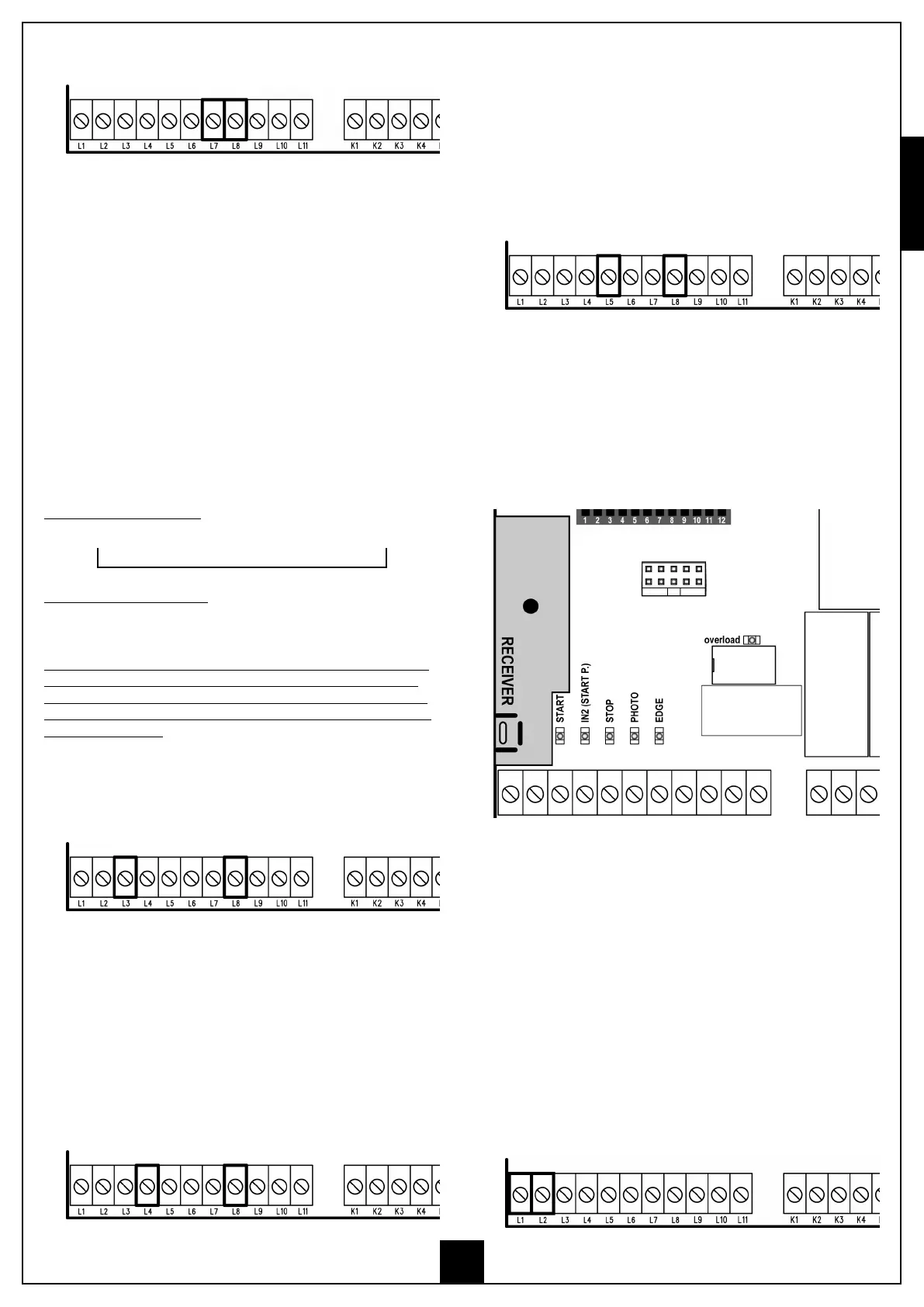

osta de borracha condutora: conectar os cabos da costa entre
os bornes L7 e L8 do quadro.
ATENÇÃO: o teste de funcionamento nas costas é
reservado às tradicionais (somente se equipadas com os quadros
próprios).
NÃO habilitar a função de teste ao se utilizarem costas de
borracha condutora ou costas tradicionais não equipadas
com quadro próprio para o controlo do funcionamento.
N
OTA: para a conexão de costas ópticas utilizar a interface
própria (código 35A024) desactivando o teste de funcionamento
nas costas.
INGRESSO DE START
O ingresso de START é predisposto para a conexão dos
dispositivos com contacto normalmente aberto.
A função depende da modalidade de funcionamento configurada
no dip-switch 4.
Modalidade passo a passo
Comandos sucessivos de start provocam, na ordem:
abertura stop fechadura stop
Modalidade “por inversão”
O Start durante a abertura provoca a fechadura.
O Start durante a fechadura provoca a abertura.
O Start com o portão aberto comanda sempre a fechadura;
o único caso em que isto não ocorre imediatamente é quando a
fechadura automática é habilitada e o start em abertura não é
aceitado: neste caso específico o start faz recomeçar, a partir de
zero, a contagem do tempo de pausa, após o qual o portão será
novamente fechado.
Nas duas modalidades é possível desactivar o comando de Start
durante a abertura do portão actuando no dip-switch 3.
Conectar os cabos do dispositivo que comanda o ingresso de
start entre os bornes L3 e L8 do quadro.
START DE PEDESTRE
O start de pedestre, com o portão fechado, provoca a abertura
parcial (aproximadamente metade da carreira) apenas do batente
conectado ao motor 1. Sucessivos comandos de start de pedestre
funcionarão consoante a lógica passo a passo.
Durante um ciclo pedestre o comando de start provoca a
abertura completa dos dois batentes.
Conectar os cabos do dispositivo que comanda o ingresso de
start entre os bornes L4 e L8 do quadro.
S
TOP
O ingresso de STOP está predisposto para dispositivos com
contacto normalmente fechado.
O
comando de STOP provoca o bloqueio imediato do portão.
O sucessivo comando de START activa o portão no sentido de
marcha oposto.
Se o comando de STOP for activado durante a abertura ou a
pausa, não haverá a sucessiva fechadura automática.
Conectar os cabos do dispositivo que comanda o ingresso de
stop entre os bornes L5 e L8 do quadro.
RECEPTOR POR INSERÇÃO
O quadro está predisposto para a inserção de um receptor da
série MR1 com arquitectura super heteródina de alta
sensibilidade.
ATENÇÃO: Antes de executar as seguintes operações
suspender a alimentação do quadro. Prestar a máxima atenção ao
sentido de inserção dos módulos extraíveis.
O modulo receptor MR1 dispõe de 4 canais, cada um dos quais
está associado a um comando do quadro City7:
• CANAL 1
START
• CANAL 2
START DE PEDESTRE
• CANAL 3
STOP
• CANAL 4
LUZES DE CORTESIA
ATENÇÃO: Para a programação dos 4 canais e das lógicas
de funcionamento ler atentamente as instruções anexadas ao
Receptor MR1.
ANTENA EXTERNA
Aconselha-se utilizar a antena externa para garantir a máxima
capacidade rádio.
Conectar o polo quente da antena ao borne L1 do quadro e a
blindagem ao borne L2.
