FRANÇAIS
41
M

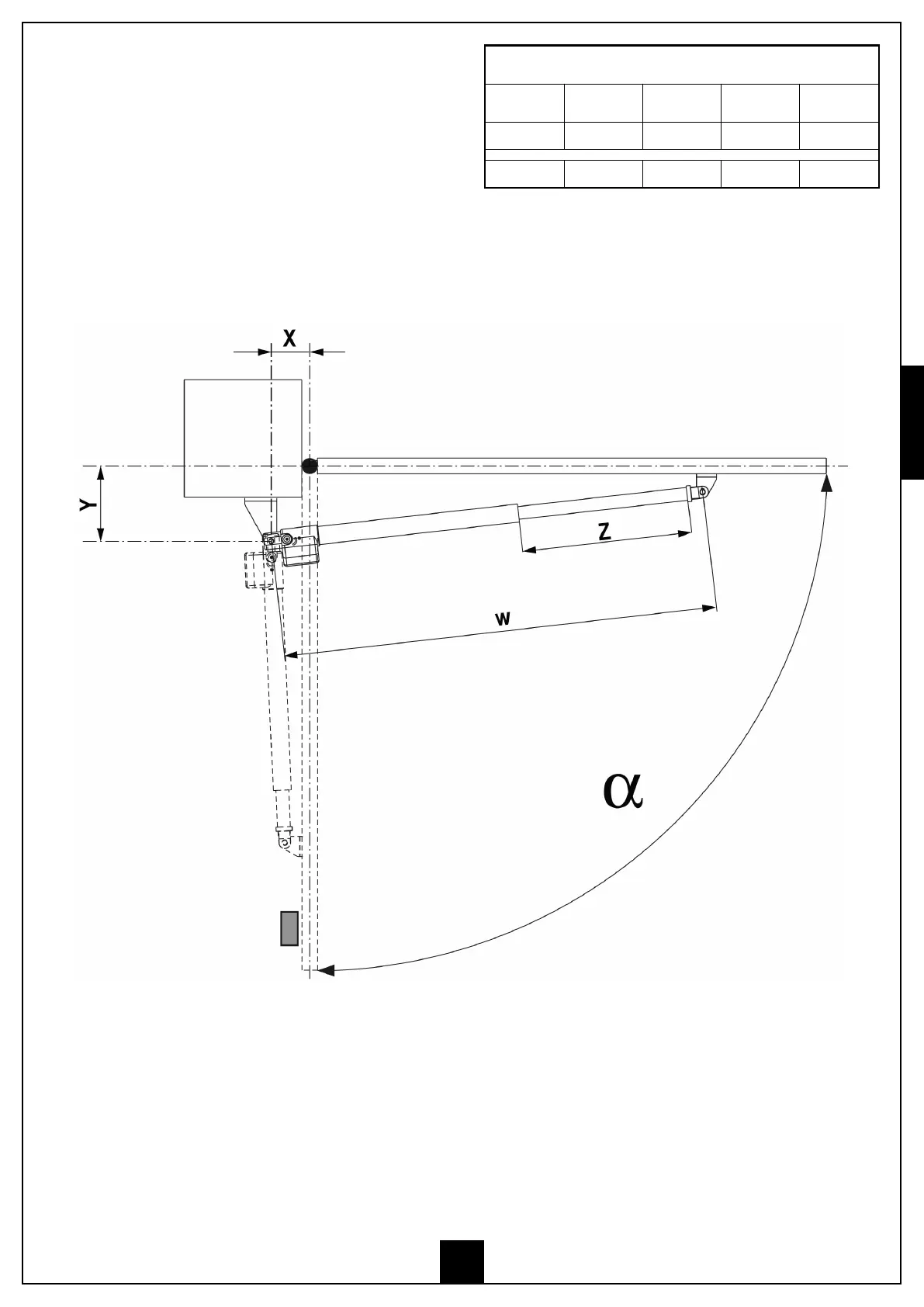

ESURES D’INSTALLATION
Pour effectuer une bonne installation des actionneurs et garantir
un fonctionnement optimal de l'automatisation il est nécessaire
d
e respecter leniveaux de mesure reproduits dans le tableau ci-
dessous. Modifier le cas échéant la structure du portail de
manière à l'adapter à l'un des cas de figure énoncés dans le
tableau.
ATTENTION: Les vantaux de plus de 2 m de langeur
nécessitent l'installation d'une élettroserrure pou garantir
une fermeture efficace.
MOOV-B400
αα
W
[mm]
X
[mm]
Y
[mm]
Z
[mm]
9
5°
1130 145 145 470
1
20°
1130 170 110 470
