10 www.dimplex.com
Installation
!
NOTE: Une prise d’air frais
d’au moins 72 po
2
(460 cm
2
) pour le
CDFI1000-PRO and 40 po
2
(258 cm
2
)
pour le CDFI500-PRO est requise
pour optimiser la production de
vapeur. L'entrée d'air doit permettre
à l'air d'atteindre le dessous de la
cassette Opti-myst. (Figure 2 et 3).
Dans le cas d’une installation dans
un appareil de chauffage Opti-myst
Pro Box (facultatif), aucune entrée
d’air additionnelle n’est requise.
L'appareil de chauffage Opti-myst
Pro Box comporte des entrées d'air
.
Pour assurer une performance
optimale, un dégagement de
16 po (405 mm) entre la surface
d’installation et toute surface au-
dessus doit être maintenu. Un
dégagement minimal de 12 po (305
mm) doit être maintenu.
2. Dans le coin arrière gauche de
l’appareil, repérer et enlever la
plaque de protection électrique
en retirant les deux vis de
xation.
3. Installer sur la plaque de câbles
un connecteur de câble de ⅜ po
(10 mm) ou de ½ po (13 mm),
non fourni, convenant à un trou
de ⅞ po (22 mm) et passer le
câble d’alimentation dans le
connecteur. La plaque de câbles
peut être enlevée en retirant les
deux vis de xation de chaque
côté, pour faciliter l’accès.
MISE EN GARDE : Un câble doté
d’une gaine non métallique à deux
conducteurs avec l de mise à la
terre (trois ls en tout) est nécessaire
pour alimenter la cassette. Utiliser
le câblage approprié conformément
aux codes de l’électricité locaux
et nationaux pour la puissance
nominale.
!
NOTE: Si plusieurs appareils sont
installés dans un même endroit, ils
devront être câblés en parallèle.
!
NOTE: La cassette Opti-myst
®
permet l’installation d’un interrupteur
mural pour commander l’alimentation
électrique de l’appareil.
4. Raccorder le l noir (sous
tension) de l’appareil à la source
d’alimentation électrique sous
tension.
5. Raccorder le l blanc (N) de
l’appareil au l neutre de la
source d’alimentation.
6. Raccorder le l vert (mise à la
terre) de l’appareil au l vert de la

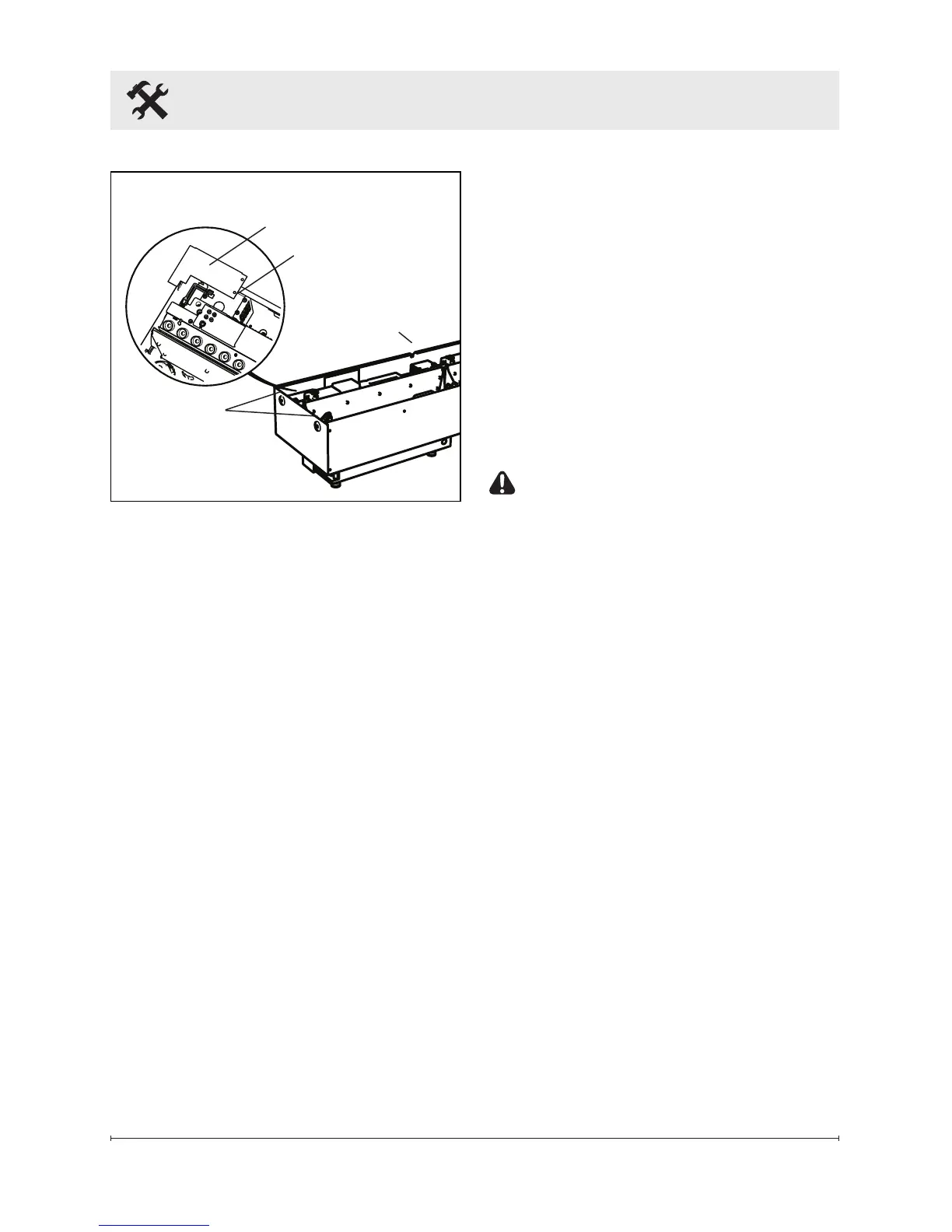

Figure 4
Plaque des câbles
Plaque de protection
électrique
Trous pour
xer l’appareil
au cadre
Sortie du cordon
pour le dispositif
de commande
intégré
