13
!
NOTA: Las dimensiones incluyen
6,4 mm alrededor del encastre de la
chimenea para facilitar la instalación.
La chimenea no precisa ventilación
adicional.
2. Escoja el método de alimentación
eléctrica de la unidad:
• Enchufe (es posible que tenga
que sacar el cable por la abertura
de la pared hasta una toma
eléctrica o instalar una toma
eléctrica en un soporte mural).
• Cableado permanente.
!
NOTA: También es posible
realizar cableado jo quitando el
enchufe del cable colocado en
fábrica y completando el cableado
según los códigos eléctricos
nacionales y locales.
ADVERTENCIA: No trate de
cablear enchufes o circuitos nuevos.
Para reducir el riesgo de incendio,
descarga eléctrica o lesiones
personales, recurra siempre a los
servicios de un electricista profesional.
Asegúrese de que el interruptor de
tres posiciones esté en posición de
desconectado ("O") y de que el circuito
en el que se va a instalar la chimenea
tenga la alimentación cortada en el
panel de servicio hasta nalizar la
instalación.
3. Levante la chimenea e
introdúzcala en la abertura.
El borde de montaje de la
chimenea deberá quedar al nivel
Instalación de la chimenea
de la pared (Figura 8).
4. Utilice el nivel de burbuja
(suministrado) para nivelar la
chimenea en el marco. Haga
los ajustes necesarios.
5. Coloque cuatro (4) tornillos de
montaje suministrados en los
cuatro (4) oricios de montaje
situados en la supercie interior
del chasis de la chimenea, con
tacos para pared (Figura 8).
6. Consulte los procedimientos
nales de instalación en la
sección Instalación del cristal
delantero.
Instalación del cristal
delantero
1. Distribuya uniformemente las
piedras de cristal suministradas

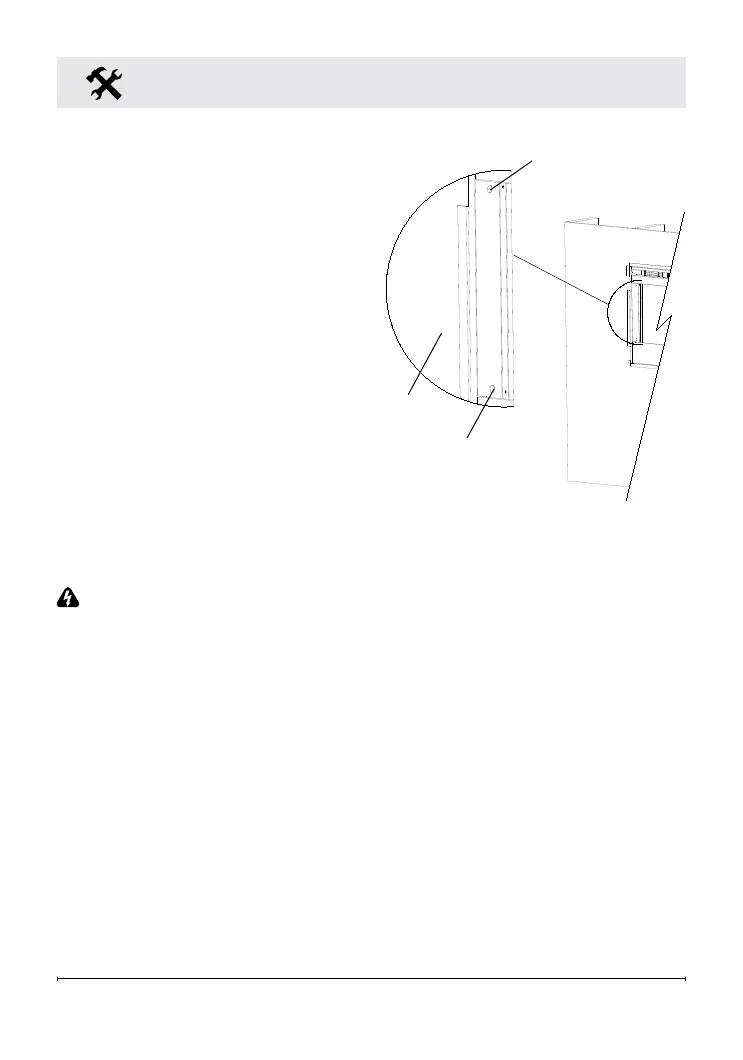

Figura 8
Oricio de
montaje
Oricio de
montaje
Super-
cie
de la
pared
