dirna Bergstrom Bycool Compact TRP Compact - Page 24

COMPACT
Air conditioning for vehicles
24
GE

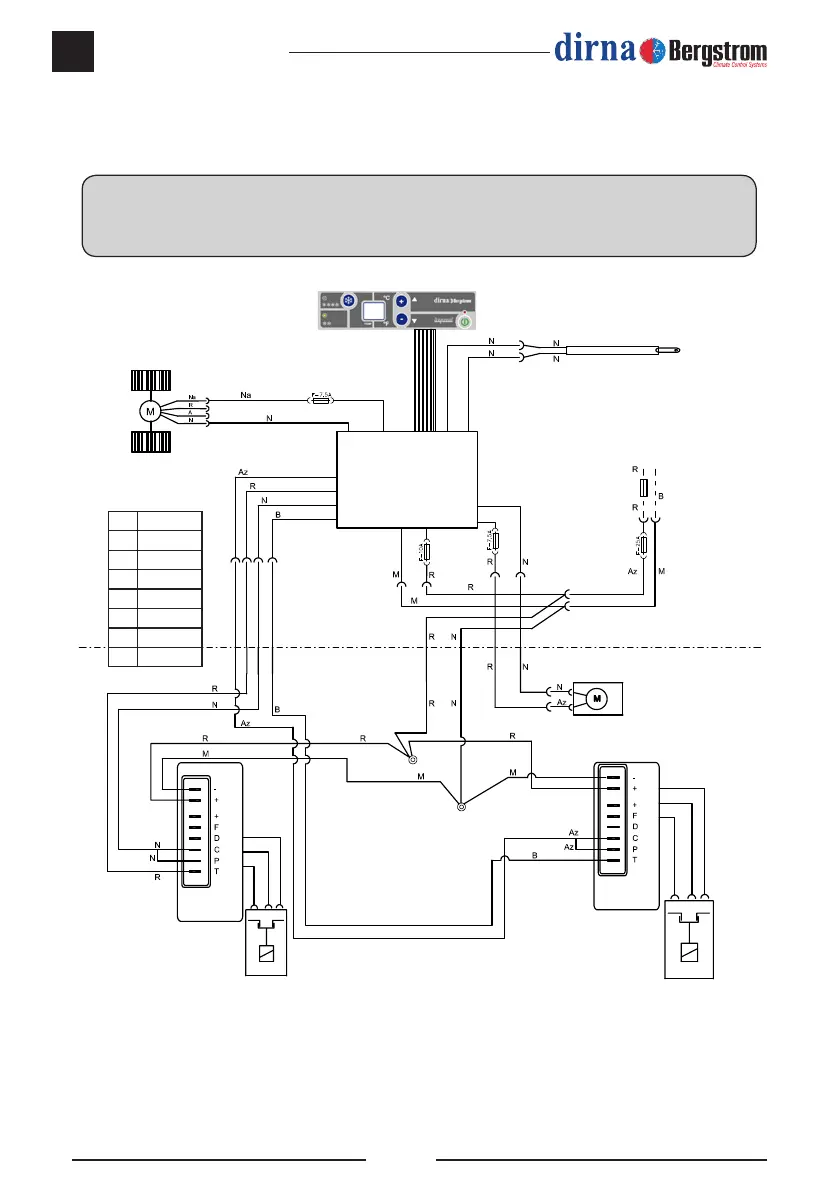

ALLE MODELLE EURO 5 - Schaltplan
WICHTIGER WARNHINWEIS!
Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall,
schaltet sich das Bedienfeld nicht ein, das Gerät funktioniert nicht.
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Sensor
(Rückluft)
Elektroniksteuerung
Zentrifugalgebläse
Kondensatorlüfter
Kompressor
electronisches
modul
Kompressor
electronisches
modul
Sicherung 40A
(im Original-
Sicherungskasten)
1 Kompressor
2 Kompressor
2 Amp.
PWM.
NTC 15KΩ a 25º
Stromverbrauch 30 mAmp.
4 Amp.
