COMPACT
Air conditioning for vehicles
6

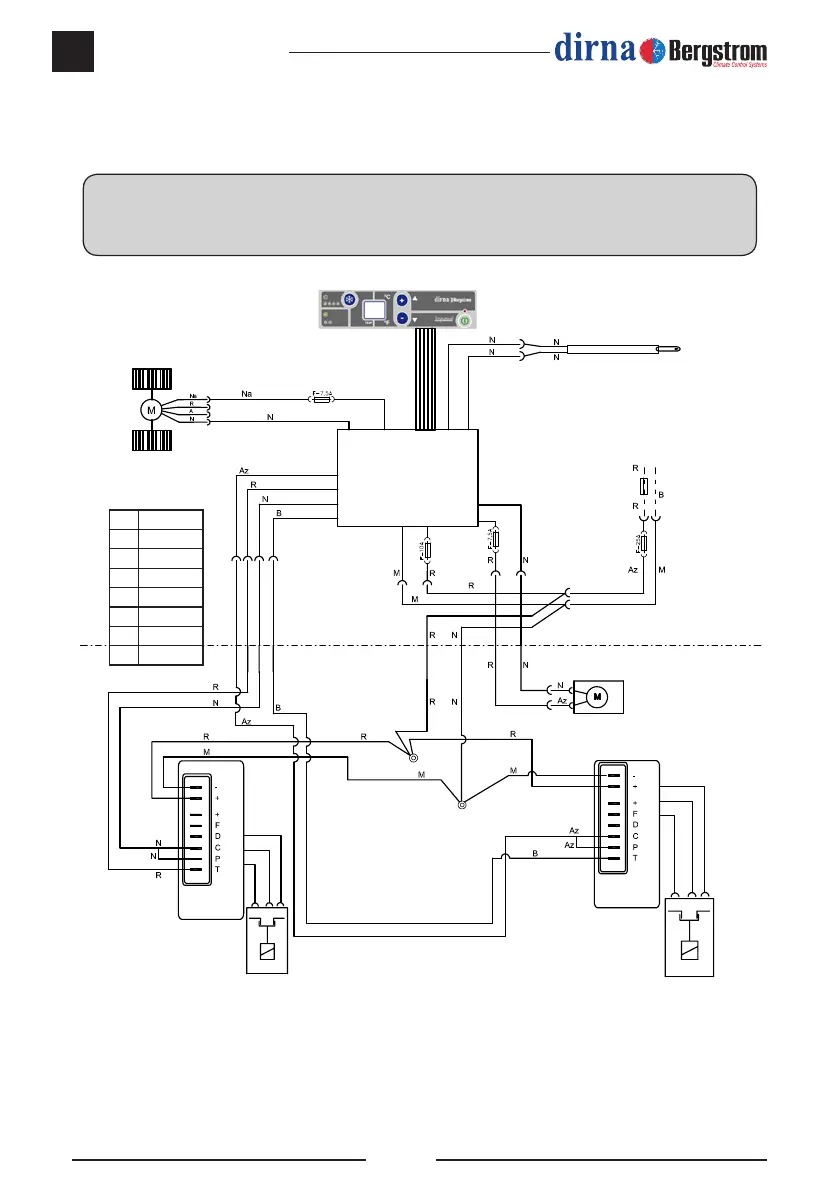

TODOS LOS MODELOS EURO 5 - Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
1º Compresor
Módulo
electrónico
2º Compresor
Fusible 40A
(en caja de fusibles
original)
1 Compresor
2 Compresor
2 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
4 Amp.
