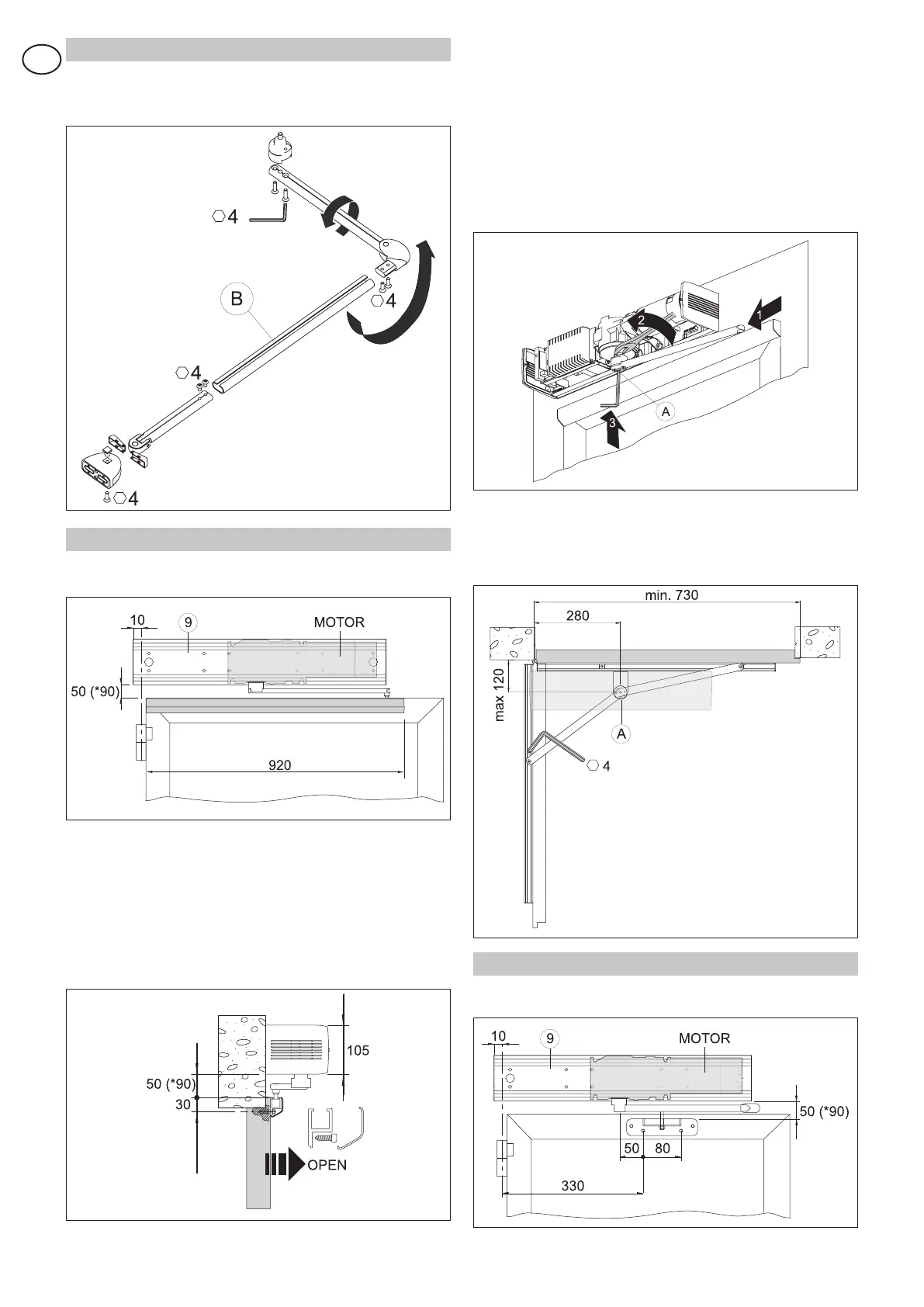

4.1 Preparation du bras articule
En cas de nécessité, en ce qui concerne le sens d’ouverture de
la porte, inverser l’assemblage du bras articulé en suivant les
instructions de la figure.
5. INSTALLATION DU BRAS COULISSANT
Utiliser le bras coulissant WELBS pour les portes qui s’ouvrent
vers l’intérieur, vue côté motoréducteur.
Fixer de manière stable et en position parfaitement horizontale
la plaque de base [9] à la paroi, en respectant les mesures
indiquées sur la figure.
Fixer la glissière sur le vantail de la manière indiquée sur la figure
(si le vantail n’est pas très large, couper la partie qui dépasse
de la glissière).
(*) En cas de nécessité, utiliser la rallonge WELD40 pour allonger
la distance entre l’automatisme et la glissière jusqu’à 90 mm.
Remettre les composants en place sur la plaque de base.
Remarque: dans la version avec bras articulé WELBS, il faut
toujours mettre le moteur du côté opposé à celui des charnières.
Enfiler le bras coulissant dans la glissière.
Fixer le bras de l’automatisme dans le point [A].
Attention: dans les automatismes avec ressort WELS et WELE,
la fixation du bras coulissant est assez difficile à cause de la forte
poussée du ressort. En se servant d’une clé de 24 mm selon les
indications de la figure, déplacer de manière suffisante à enfiler
le bras dans le moteur.
Déplacer la porte manuellement et contrôler si elle s’ouvre et
se ferme correctement et sans frottements.
Régler le bloque-porte en position ouverte à l’intérieur de la
glissière, de la manière indiquée sur la figure.
6. INSTALLATION AVEC LE BRAS WELBRAS
Utiliser le bras articulé WELBRAS pour les portes qui s’ouvrent
à l’intérieur, vue côté motoréducteur.
