4
WEL - IP1891
I
3.1 Controlli preliminari
Controllare la stabilità, il peso dell’anta e che il movimento sia re-
golare e senza attriti (se necessario rinforzare il telaio). Eventuali
chiudi porta devono essere tolti o completamente annullati.
3.2 Smontaggio automazione

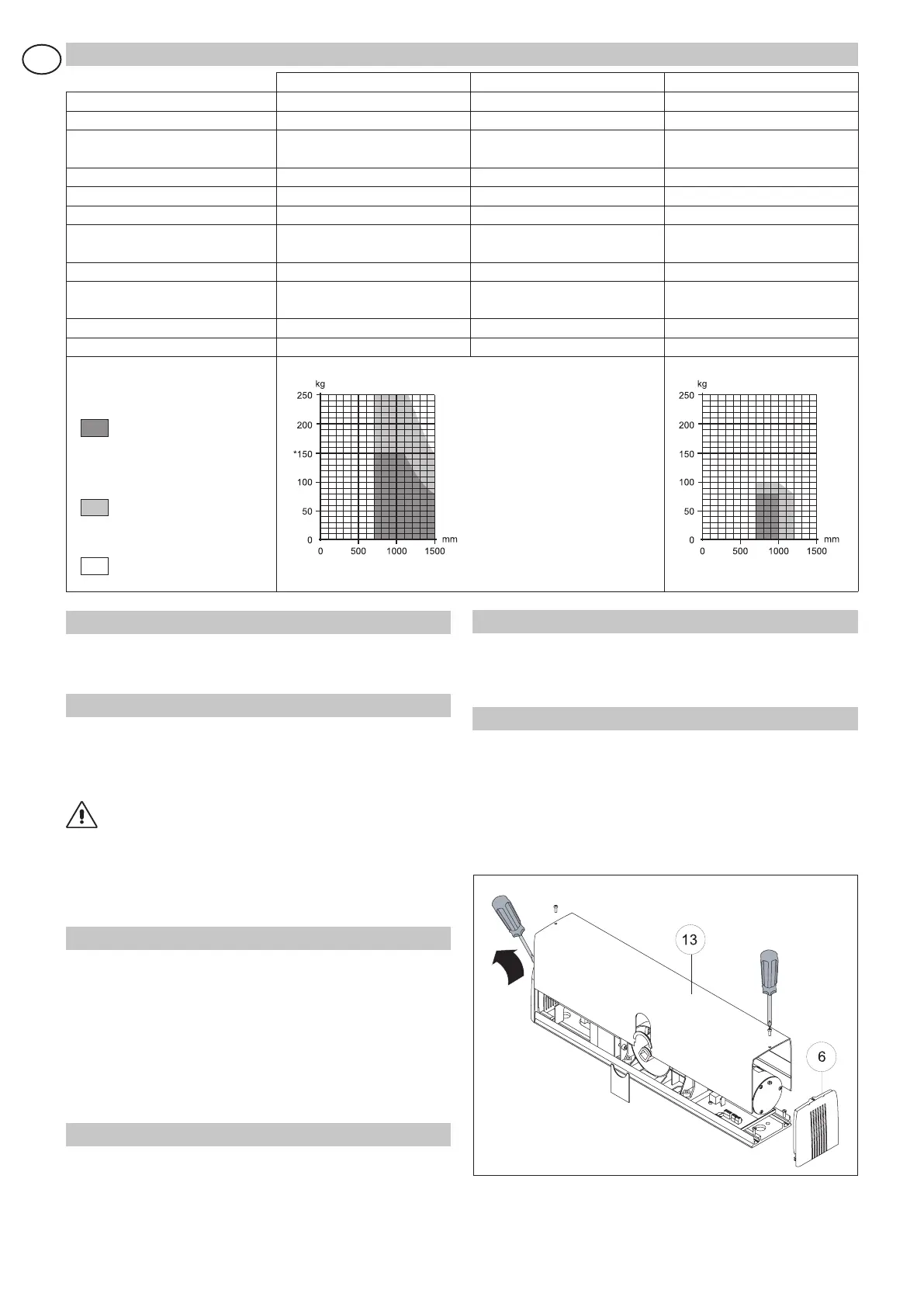

Aprire il carter [13] agendo con un cacciavite sull’apposita feritoia
presente sulle testate.
Togliere le testate [6], staccare i connettori dei collegamenti
elettrici, le viti di bloccaggio e sfilare il quadro elettronico [7], il
motoriduttore [8] e la scheda BRAKE [10] se presente.
Attenzione: non togliere ne spostare le staffe inserite nelle guide
della piastra di base.
1. DATI TECNICI
WELM WELS WELE
Alimentazione 230 V~ / 50-60 Hz 230 V~ / 50-60 Hz 230 V~ / 50-60 Hz
Assorbimento 1A 1A 1A
Coppia max 50 Nm 30 Nm (apertura)
20 Nm (chiusura)
30 Nm (apertura)
20 Nm (chiusura)
Intermittenza S2 = 30 min, S3 = 80 % S2 = 30 min, S3 = 80 % S2 = 30 min, S3 = 80 %
Tempo di apertura
1,5÷5 s / 90° 1,5÷5 s / 90° 2÷10 s / 90°
Tempo di chiusura
1,5÷5 s / 90° 1,5÷5 s / 90° 3÷8 s / 90°
Tipo di funzionamento
Apertura a motore
Chiusura a motore
Apertura a motore
Chiusura a molla
Apertura a motore
Chiusura a molla
Alimentazione accessori 24 V= / 0,5 A 24 V= / 0,5 A 24 V= / 0,5 A
Temperatura
-20°C / +55°C
(Batterie +5°C / +40°C)
-20°C / +55°C
(Batterie +5°C / +40°C)
-20°C / +55°C
(Batterie +5°C / +40°C)
Grado di protezione IP31 IP31 IP31
Quadro elettronico 99 99 + BRAKE EL12E
Indicazioni di utilizzo:
mm = lunghezza anta
kg = peso anta
Dimensioni
raccomandate
per uso molto intenso
(600 cicli/giorno)
Dimensioni limite
per uso intenso
(100÷200 cicli/giorno)
Utilizzo non consentito
2. RIFERIMENTI ILLUSTRAZIONI
La garanzia di funzionamento e le prestazioni dichiarate si otten-
gono solo con accessori e dispositivi di sicurezza DITEC.
2.1 Riferimenti installazione tipo (fig. 1)
[1] Automazione WEL
[2] Radar
[3] Braccio scorrevole
[4] Collegare l’alimentazione ad un interruttore onnipolare con
distanza di apertura dei contatti di almeno 3 mm (non di
nostra fornitura) protetto contro l’attivazione involontaria
e non autorizzata. Il collegamento alla rete deve avvenire
su canala indipendente e separata dai collegamenti ai
dispositivi di comando e sicurezza.
[5] Fermo battuta
2.2 Riferimenti automazione (fig. 2)
[6] Testate
[7] Quadro elettronico
[8] Motoriduttore
[9] Piastra di base
[10] Scheda BRAKE (solo su WELS)
[11] Molla (solo su WELS e WELE)
[12] Finecorsa
[13] Carter
3. INSTALLAZIONE
Tutte le misure riportate sono espresse in millimetri (mm), salvo
diversa indicazione.
*Attenzione: in porte a due
ante senza sormonto, il peso
di ciascuna anta non deve
superare i 150 kg
