8
WEL - IP1891
I

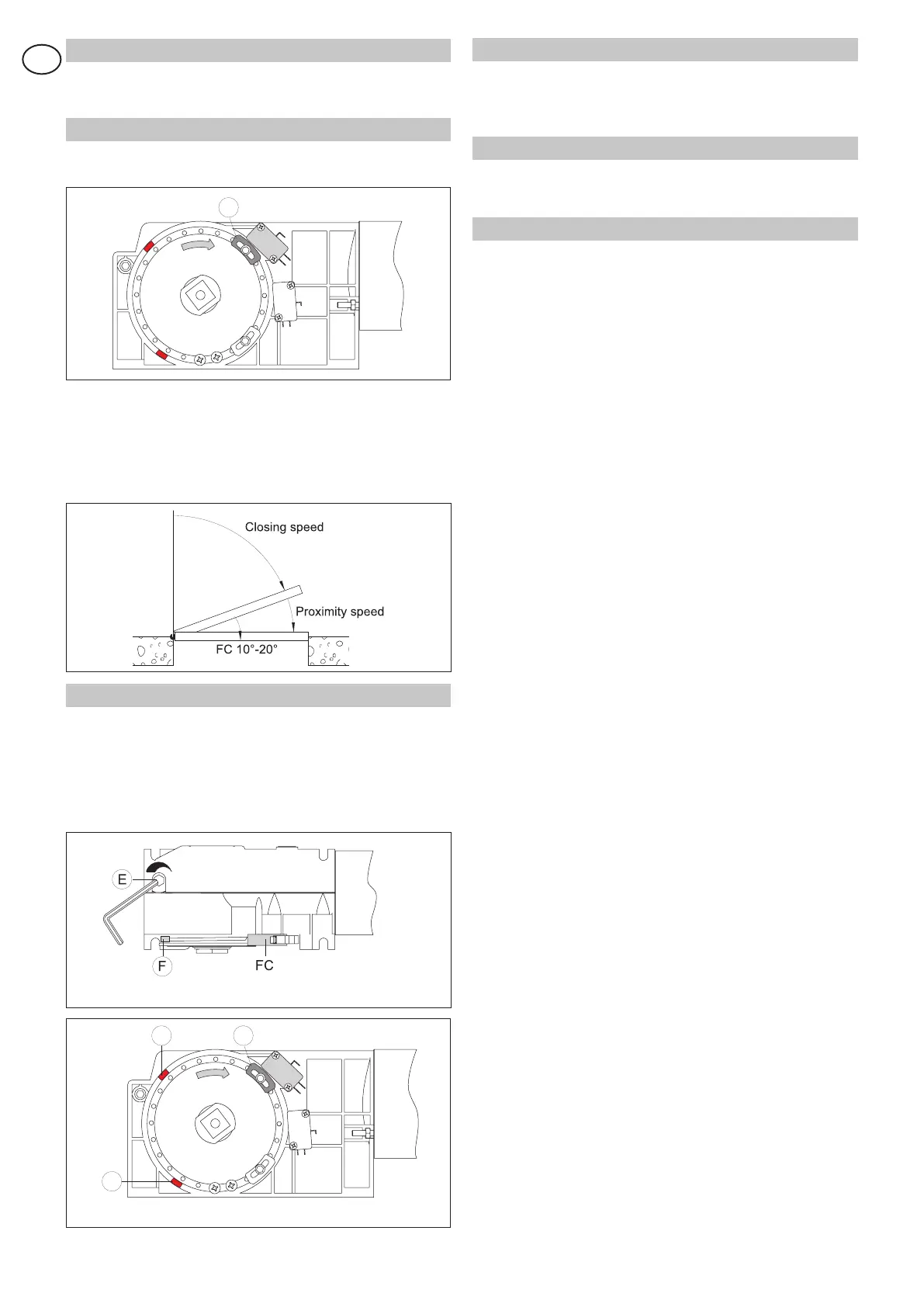

8. REGOLAZIONI AUTOMAZIONE CON MOLLA
Le regolazioni dell’automazione con molla WELS e WELE vanno
eseguite in assenza di alimentazione.
8.1
Regolazione del finecorsa di prossimitá chiude
Collegare il finecorsa FC come indicato nel manuale del quadro
elettronico.
Spostare la posizione del pattino [D] in modo da attivare il fine-
corsa di prossimità chiude FC, circa 10-20° prima della battuta
di chiusura.
N.B.: se i finecorsa sono dislocati nella parte superiore del mo-
toriduttore, verificare che rimanga una distanza sufficente per
consentirne la regolazione
.
8.2 Regolazione della spinta della molla
Togliere alimentazione 230 V~ e batterie (se presenti):
- posizionare l’anta a circa 45°;
- caricare la molla sino ad ottenere una corretta chiusura ruotan-
do in senso antiorario la vite [E] fino ad un massimo di 52 giri.
N.B.: l’indicatore [F] si sposta nella direzione della freccia
CLOSING.
8.3 Regolazione della velocitá di chiusura
Regolare la velocità di chiusura (closing speed) e di accosta-
mento (solo WELS: proximity speed della scheda BRAKE), come
indicato nel manuale del quadro elettronico.
9. COLLEGAMENTI ELETTRICI
I collegamenti elettrici e l’avviamento sono illustrati nel manuale
di installazione del quadro elettronico.
10. PIANO DI MANUTENZIONE (ogni 6 mesi)
Togliere alimentazione 230 V~ e batterie (se presenti):
- Pulire e lubrificare le parti in movimento.
- Controllare la tenuta delle viti di fissaggio.
- Verificare tutti i collegamenti elettrici.
- Verificare l’efficienza delle batterie (se presenti).
- Verificare la regolare chiusura a molla della porta (solo WELS
e WELE).
Dare alimentazione 230 V~ e collegare le batterie (se presenti):
- Controllare la stabilità della porta e che il movimento sia
regolare e senza attriti.
- Controllare lo stato dei cardini o cerniere.
- Controllare il corretto funzionamento di tutti i dispositivi di
comando e sicurezza.
Attenzione: per le parti di ricambio fare riferimento al listino
ricambi.
