39
WEL - IP1891
P

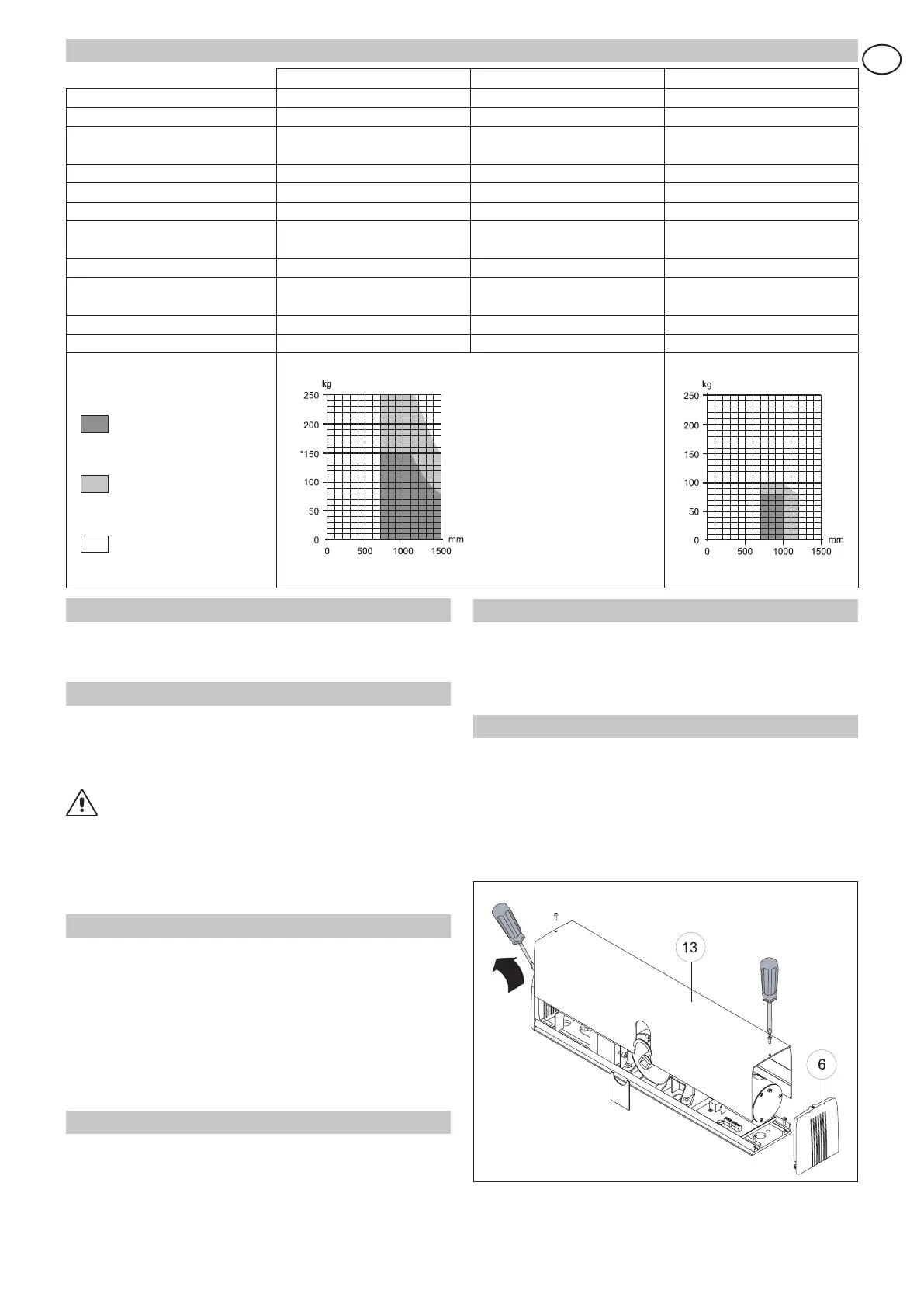

1. CARACTERÍSTICAS TÉCNICAS
WELM WELS WELE
Alimentação 230 V~ / 50-60 Hz 230 V~ / 50-60 Hz 230 V~ / 50-60 Hz
Absorção 1A 1A 1A
Par max 50 Nm 30 Nm (abertura)
20 Nm (fecho)
30 Nm (abertura)
20 Nm (fecho)
Intermitência S2 = 30 min, S3 = 80 % S2 = 30 min, S3 = 80 % S2 = 30 min, S3 = 80 %
Tempo de abertura
1,5÷5 s / 90° 1,5÷5 s / 90° 2÷10 s / 90°
Tempo de fecho
1,5÷5 s / 90° 1,5÷5 s / 90° 3÷8 s / 90°
Tipo de funcionamento
Abertura a motor
Fecho por motor
Abertura a motor
Fecho por mola
Abertura a motor
Fecho por mola
Alimentação dos acessórios 24 V= / 0,5 A 24 V= / 0,5 A 24 V= / 0,5 A
Temperatura
-20°C / +55°C
(Baterias +5°C / +40°C)
-20°C / +55°C
(Baterias +5°C / +40°C)
-20°C / +55°C
(Baterias +5°C / +40°C)
Grau de protecção IP31 IP31 IP31
Quadro electrónico 99 99 + BRAKE EL12E
Indicações de uso:
mm=comprimento da porta
kg = peso da porta
Dimensões
aconselha-
das uso muito intenso
(600 ciclos/dia)
Dimensões de limite
para uso intenso
(100÷200 ciclos por dia)
Utilização não permitida
2. REFERÊNCIAS E ILUSTRAÇÕES
A garantia de funcionamento e as performances declaradas se obtêm
somente com acessórios e dispositivos de segurança DITEC.
2.1 Referências de instalação tipo (fig. 1)
[1] Automação WEL
[2] Radar
[3] Braço deslizante
[4] Ligue a alimentação num interruptor unipolar de tipo ho-
mologado com distância de abertura dos contactos de pelo
menos 3 mm (não de nosso fornecimento) protegido contra
a activação involuntária e não autorizada. A ligação na rede
deve verificar-se num canal independente e separado das
ligações aos dispositivos de comando e segurança.
[5] Bloqueador de batida
2.2 Referências de automação (fig. 2)
[6] Tampa lateral
[7] Quadro electrónico
[8] Moto-redutor
[9] Chapa de base
[10] Ficha BRAKE (somente em WELS)
[11] Mola (somente em WELS e WELE)
[12] Fim de curso
[13] Cárter
3. INSTALAÇÃO
Todas as medidas indicadas são expressas em milímetros (mm),
excepto diversa indicação.
3.1 Controlos preliminares
Controle a estabilidade, o peso da porta e que o movimento seja
regular e sem atritos (se for necessário reforçar a estrutura).
Eventuais dispositivos de fecho de porta devem ser retirados
ou completamente excluídos.
3.2 Desmontagem automação
Abrir o Cárter [13] agindo com uma chave de fenda na especial
abertura presente nas tampas laterais.
Retirar os cabeçotes [6], soltar os conectores das ligações elé-
ctricas, os estribos de travamento e desenfiar o quadro eléctrico
[7], o moto-redutor [8] e as ficha BRAKE [10] (se presentes).
Atenção: não tirar nem deslocar os apoios inseridos nos guias
da chapas de base.
*Atenção: em portas com duas
portinholas sem sobreposição,
o peso de cada portinhola não
deve ultrapassar os 150 kg.
