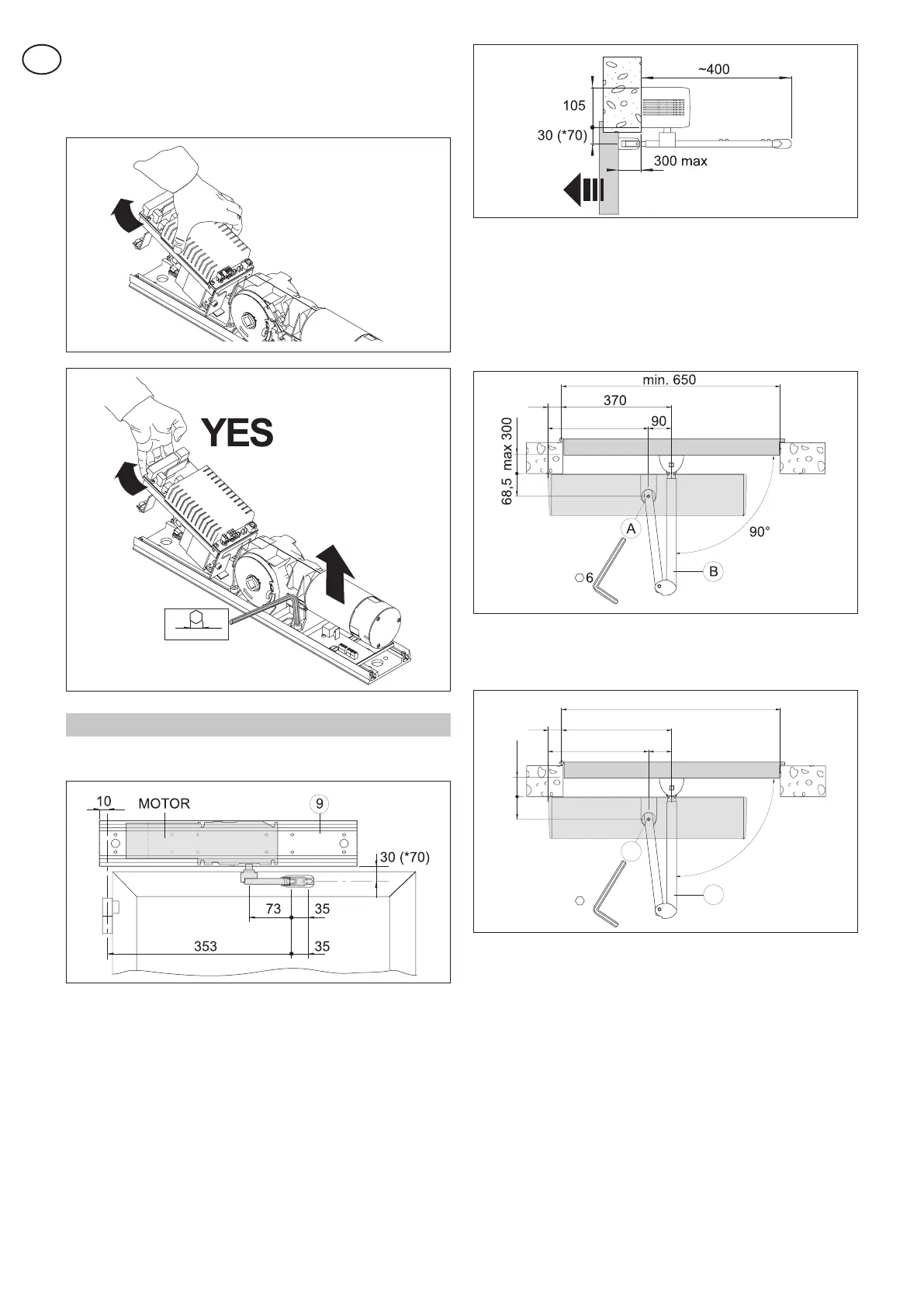

Atenção: manusear com cuidado o quadro electrónico, como
indicado na figura.
No fim da fase de desmontagem da automação proceder com a
fase de instalação indicada nos capítulos 4, 5 ou 6, em referência
ao tipo de braço utilizado.
4. INSTALAÇÃO DO BRAÇO ARTICULADO
No fim da fase de desmontagem da automação WELBA para
portas que abrem ao exterior vista lado moto-reductor.
Fixar de modo estável e em nível a chapa de base [9] à parede,
respeitando as medidas indicadas na figura.
Além disso, furar a porta, em correspondência da fixação do
braço articulado.
(*) Se necessário, usar a extensão WELD40 para alongar a
medida entre a automação e o braço até 70 mm.
Reposicionar os componentes na chapa de base.
N.B.: na versão com braço articulado WELBA, o motor tem que
ser sempre posicionado do lado das dobradiças.
Verificar que o braço articulado esteja corretamente ensemblado
(ver preparação no capítulo 4.1).
Fixar o braço à automação no ponto [A]. Fixar também a outra
extremidade do braço à porta, de modo de formar um ângulo
de 90° como indicado na figura.
Com as aplicações LOW ENERGY é possível reduzir a força
manual de abertura reduzindo o ângulo α e respeitando as
medidas indicadas na figura.
N.B.: para distâncias entre a automação e a porta inferiores a
115 mm, é necessário reduzir o lado não furado do braço [B].
Atenção: a fixação do braço à porta para automações com mola de
fecho WELS
e WELE, fica difícil por causa da empurrão da mola.
Mover à mão a porta e verificar que ela abre e fecha correcta-
mente, sem atritos.
Instalar o bloqueador de porta aberta.
N.B.: os bloqueadores de porta para piso devem ser fixados em
posição visível e não devem constituir perigo de tropeço.
