WEL - IP1891
P

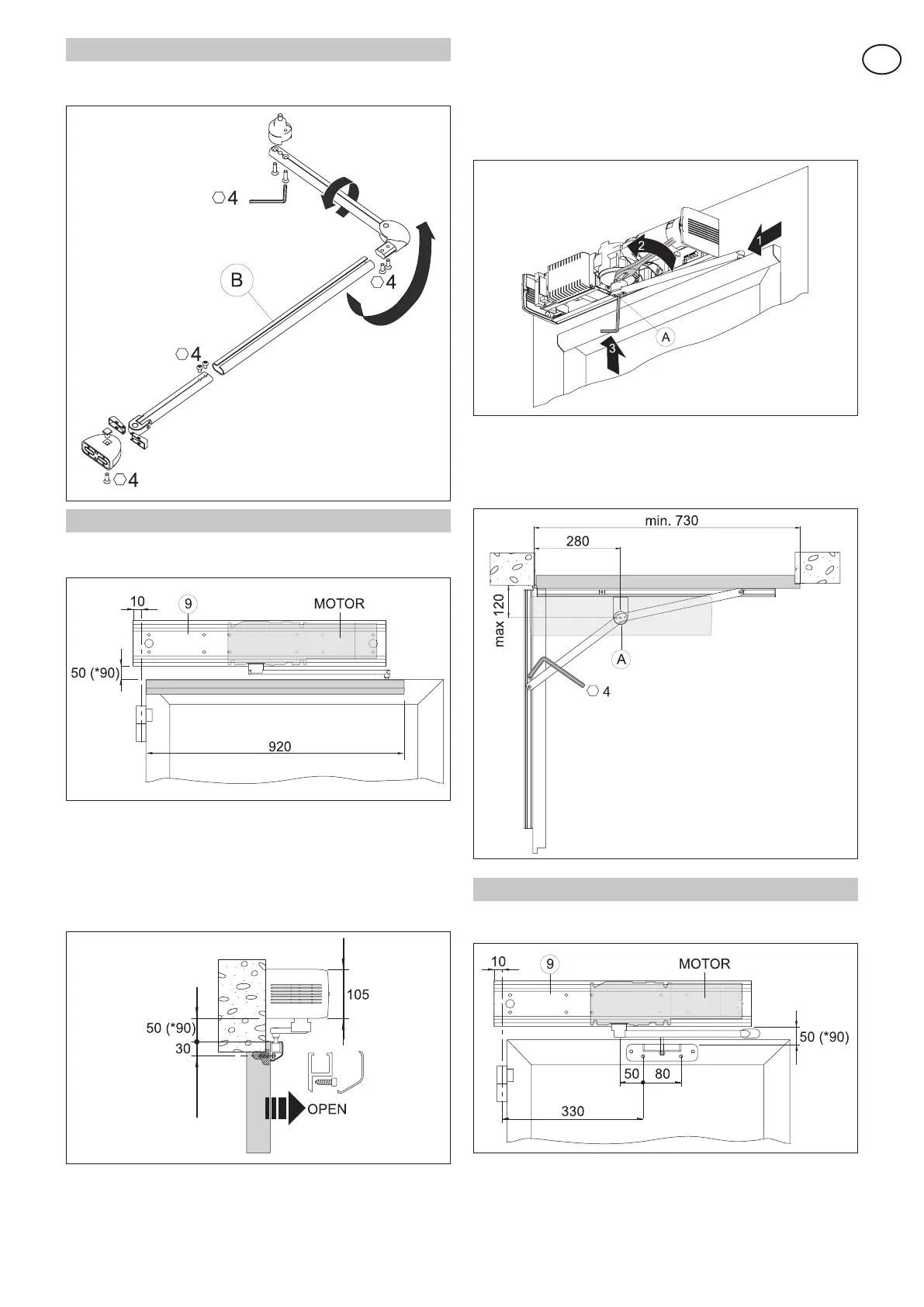

4.1 Preparação do braço articulado
Se necessário, em referência ao sentido de abertura da porta,
invertir a assemblagem do braço articulado como indicado na figura.
5. INSTALAÇÃO COM BRAÇO DESLIZANTE
Usar o braço deslizante WELBS para portas que abrem no
interior vista lado moto-redutor.
Fixar de modo estável e em nível a chapa de base [9] à parede,
respeitando as medidas indicadas na figura.
Fixar os guias de deslizamento na porta como indicado na figura
(se a largura da porta é pequena, cortar a parte excedente da guia).
(*) Se necessário, usar a extensão WELD40 para alongar a
medida entre a automação e a guia de 90 mm.
Reposicionar os componentes na chapa de base.
N.B.: na versão com braço deslizante WELBS, o motor tem que
ser posicionado sempre do lato oposto às dobradiças.
Enfiar o braço deslizante no guia.
Fixar o braço à automação no ponto [A].
Atenção: nas automações com mola WELS e WELE, a fixação
do braço deslizante fica difícil por causa do empurrão da mola.
Usando uma chave de 24 mm como indicado na figura, executar
o deslizamento necessário para enfiar o braço no motor.
Mover à mão a porta e verificar que ela abre e fecha correcta-
mente, sem atritos.
Regular o bloqueador de porta aberta interno ao guida, como
indicado na figura.
6. INSTALAÇÃO COM BRAÇO WELBRAS
Usar o braço articulado WELBRAS para portas que abrem ao
exterior vista lado moto-redutor.
Fixar de modo estável e em nível a chapa de base [9] à parede,
respeitando as medidas indicadas na figura.
Além disso, furar a porta, em correspondência da fixação do
