braço WELBRAS.

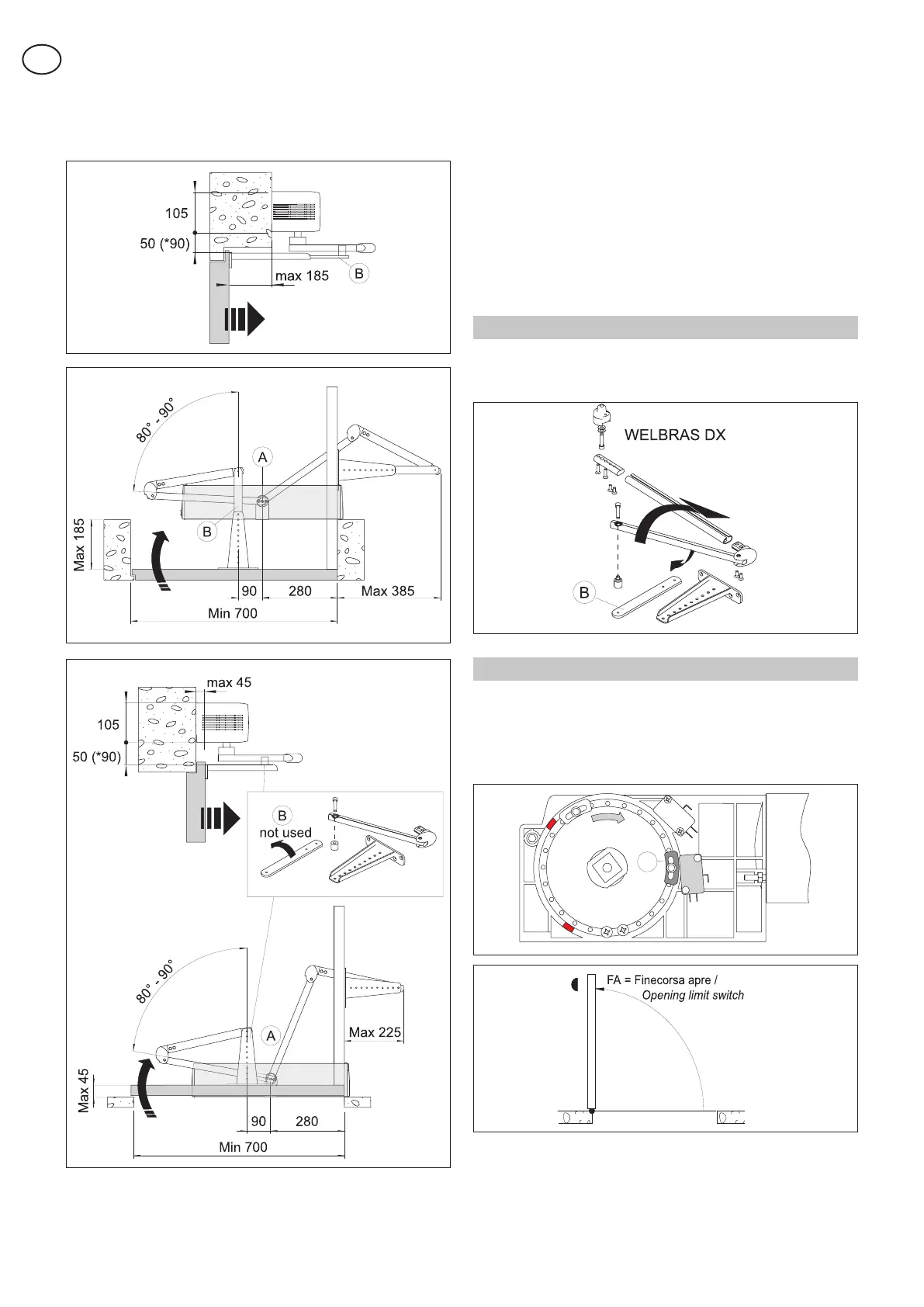

A distância de fixação da automação WEL em comparação à
porta pode chegar até 185 mm para o externo ou até 45 mm
para o interno, como indicado nas figuras.
(*) Se necessário, usar a extensão WELD40 para alongar a
medida entre a automação e o braço de 90 mm.
Reposicionar os componentes na chapa de base.
N.B.: na versão com braço WELBRAS, o motor tem que ser
posicionado sempre do lado oposto às dobradiças.
Verificar que o braço WELBRAS esteja correctamente assem-
blado (ver preparação no capítulo 6.1).
Fixar o braço à automação no ponto [A]. Fixar e regular o braço
[B] de modo de formar um ângulo de 80° - 90° como indicado
na figura.
Se necessário, tirar o braço [B] e unir o braço WELBRAS me-
diante o espaçador e o parafuso em dotação.
Atenção: a fixação do braço à porta para automações com mola de
fecho WELS e WELE, fica difícil por causa da empurrão da mola.
Mover à mão a porta e verificar que ela abre e feche correcta-
mente, sem atritos. Instalar o bloqueador da porta aberta.
N.B.: os bloqueadores de porta para piso devem ser fixadas em
posição visível e não devem constituir perigo de tropeço.
6.1 Preparação do braço WELBRAS
Se necessário, em referência ao sentido de abertura da porta,
invertir a assemblagem do braço WELBRAS como indicado
na figura.
7. REGULAÇÃO DO FIM DE CURSO ABRE
Ligar o fim de curso FA conforme indicado no manual do quadro
electrónico. Deslocar a posição do patim [D] de modo de activar
o fim de curso abre FA, antes da batida de abertura.
Atenção: na automação WELM e WELS o fim de curso FA é
facultativo
N.B.: se os fins de curso estiverem posicionados na parte supe-
rior do moto-redutor, verificar que haja uma distância suficiente
para permitir sua regulação.
